1655577

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,D-SUB同轴插针,VS-BU-KX-50-RG58,Phoenix Contact D-Sub触点, VS-BU-KX-50-RG58系列, 公插, 焊杯端接
供应商型号: Q-1655577
供应商: 期货订购
标准整包数: 10

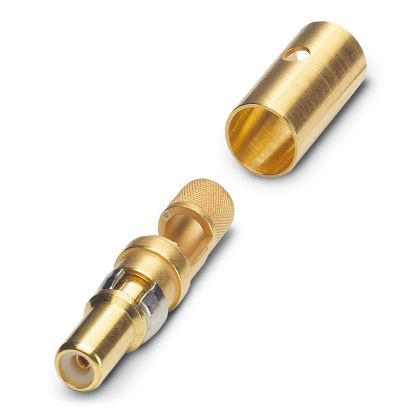

PHOENIX CONTACT D-Sub/D形连接器 - 触头 1655577

1655577概述

    # D-SUB Coaxial Contact VS-BU-KX-50-RG58 技术手册

    产品简介


    基本介绍
    D-SUB Coaxial Contact VS-BU-KX-50-RG58 是一款专为 D-SUB 组合插孔设计的同轴接触器,适用于 RG 58 电缆。它具有焊接杯连接方式,镀金表面处理,确保了在高频率和高频信号传输过程中的可靠性和稳定性。
    主要功能
    - 高频信号传输
    - 防水及抗干扰性能
    - 耐用且可靠性高
    - 可承受高达 2A 的电流
    应用领域
    - 工业自动化系统
    - 通信设备
    - 数据传输设备
    - 军事和航空航天领域

    技术参数


    机械特性
    - 插拔寿命:≥ 500 次
    - 连接方式:焊接杯
    - 导体横截面积:0.8 mm²
    - 连接横截面:AWG 18
    - 外部电缆直径:5.2 mm
    - 每个信号触点插入力:≤ 7.00 N
    - 每个信号触点抽出力:≤ 7 N
    环境条件
    - 工作温度范围:-55°C 到 135°C
    材料数据
    - 触点材料:铜合金
    - 触点表面材料:镍基硬金电镀
    电气特性
    - 额定电压:250V(类别 III/3)
    - 额定电流:2 A
    - 绝缘电阻:10 TΩ

    产品特点和优势


    独特功能和优势
    - 采用金电镀触点,保证了长久的使用寿命和良好的导电性。
    - 具备极高的抗振动和抗冲击能力,适用于严苛的工业环境。
    - 提供多种标准分类和代码,易于集成到现有系统中。
    市场竞争力
    - 在高频信号传输方面表现出色,适合需要高可靠性的工业自动化系统和军事应用。
    - 其坚固的设计使其能够在极端环境中稳定运行。

    应用案例和使用建议


    实际使用场景
    该接触器常用于工业自动化控制系统中的信号传输,特别是在需要高度可靠性的场合。例如,在机器人控制和传感器网络中,该接触器能够确保稳定的数据传输。
    使用建议
    - 在安装时应确保正确的连接力和抽拔力,避免过度应力导致损坏。
    - 定期检查连接部位是否有腐蚀或其他物理损伤。
    - 使用合适的工具进行焊接,确保焊点质量。

    兼容性和支持


    兼容性
    该接触器与标准的 D-SUB 组合插孔兼容,适用于常见的 RG 58 电缆。
    支持和维护
    制造商提供详细的用户手册和技术支持,以便客户在安装和维护过程中能够得到充分的帮助。

    常见问题与解决方案


    问题1:如何确保接触器的稳定性和可靠性?
    解决方案:定期进行检查,确保连接部分无腐蚀和其他损伤。正确安装,并选择合适工具进行焊接,以确保焊接质量。
    问题2:如何处理连接时出现的接触不良问题?
    解决方案:确认电缆与连接器的尺寸匹配,检查焊接部位是否松动或氧化。重新焊接连接部位并进行测试。

    总结和推荐


    综合评估
    D-SUB Coaxial Contact VS-BU-KX-50-RG58 是一款在工业自动化系统和军事应用中表现优异的产品。其耐用性、可靠性以及高效能使其成为众多行业领域的理想选择。
    推荐
    鉴于其广泛的应用范围和卓越的性能表现,我们强烈推荐这款产品给需要稳定信号传输和高可靠性的应用场合。

1655577参数

参数
触头镀层厚度 -
类型 同轴
线规 RG-58
触头类型 Coax Pin,Socket Center
触头镀层
触头材料 Copper Alloy
触头端接 焊杯
安装方式 导线安装
零件状态 在售

1655577厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1655577数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 触头 PHOENIX CONTACT 1655577 1655577数据手册

1655577封装设计

查看详情并下载
Symbol
Footprint
3D Model
