3031319

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,ST2,5-QUATTROBU,菲尼克斯 直通式接线端子 , ST B2.5-QUATTRO BU系列, 蓝色, 28A
供应商型号: Q-3031319
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 端子 - 线对板端子 3031319

3031319概述


    产品简介

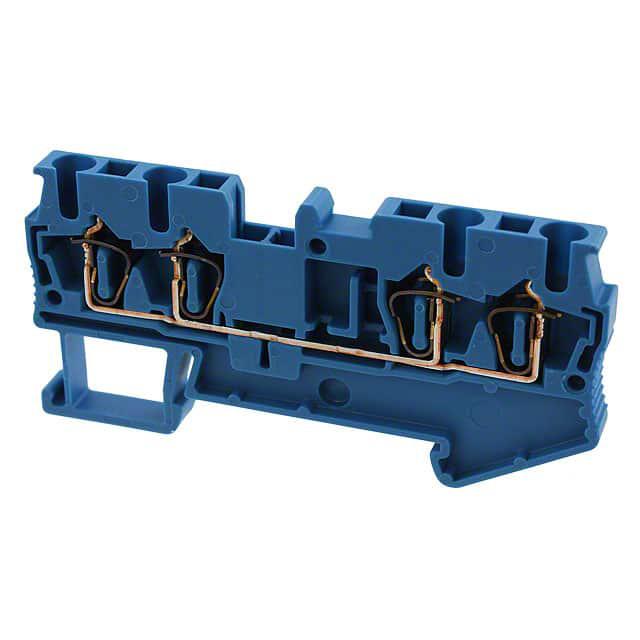

    ST 2,5-QUATTRO BU 是一款由 PHOENIX CONTACT 生产的接线端子,专为满足高电流和高电压需求设计。其主要功能是作为接线端子连接,支持导线范围广泛,可适用于多种应用场景。这类产品常用于工业控制设备、配电系统以及自动化设备等领域。

    技术参数


    | 参数类别 | 具体数值或描述 |

    | 连接类型 | 弹簧式接线端子 |
    | 导线截面积(固态) | 最小:0.08 mm²;最大:4 mm² |
    | 导线截面积(绞合) | 最小:0.08 mm²;最大:2.5 mm² |
    | AWG 范围 | 最小:28;最大:12 |
    | 宽度 | 5.2 mm |
    | 长度 | 72 mm |
    | 高度(NS 35/7.5) | 36.5 mm |
    | 高度(NS 35/15) | 44 mm |
    | 绝缘材料 | 聚酰胺(PA) |
    | 阻燃等级 | UL 94 V0 |
    | 额定电流 | 24 A |
    | 最大负载电流 | 28 A(4 mm² 导线时) |
    | 额定电压 | 800 V |
    | 浪涌电压等级 | III |
    | 污染程度 | 3 |
    | 绝缘组别 | I |

    产品特点和优势


    ST 2,5-QUATTRO BU 具有多项显著优势:
    - 广泛的适用性:支持多种导线截面及绞合方式,适应性强。
    - 高安全性:通过多项国际认证(如 UL、CSA、CB 等),符合严格的 RoHS 和 WEEE 标准。
    - 可靠的设计:采用弹簧式接线技术,确保长期稳定运行。
    - 优异的机械强度:材料选择确保在各种环境下均具有可靠的耐用性。
    - 灵活的组装方式:与多种配件兼容,便于安装和维护。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备中的电路连接。
    - 配电柜中的主电路和分支电路连接。
    - 大型设备内部模块之间的信号传输。
    使用建议:
    - 在使用前仔细检查导线的截面积是否符合要求,避免因过载而损坏端子。
    - 建议结合相关附件(如测试适配器、绝缘护套等)以提高系统的整体安全性。
    - 定期检查接线端子的接触状态,确保无松动现象。

    兼容性和支持


    ST 2,5-QUATTRO BU 可与标准的 DIN 导轨完美配合,如 PHOENIX CONTACT 的 NS 35/7.5 和 NS 35/15 导轨系列。此外,公司提供了丰富的配套产品,包括插件桥、标记条等,极大提升了系统的灵活性和可扩展性。客户可通过官网下载详细的技术文档和支持资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接线端子无法牢固连接 | 检查导线是否正确剥离并插入到指定深度 |
    | 插件桥无法完全插入 | 确保插件桥的编号与终端位置匹配,并尝试重新插拔 |
    | 长时间使用后接触不良 | 清洁端子表面,必要时更换端子 |

    总结和推荐


    总体而言,ST 2,5-QUATTRO BU 是一款高效、安全且灵活的接线端子,非常适合工业领域的复杂应用环境。其强大的兼容性、卓越的性能以及便捷的维护支持使其在市场上具有较强的竞争力。对于需要高性能接线端子的应用场景,这款产品无疑是一个理想的选择。因此,强烈推荐给需要类似解决方案的专业用户和企业。

3031319参数

参数
长*宽*高 72mm*5.2mm*44mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3031319厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3031319数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3031319 3031319数据手册

3031319封装设计

查看详情并下载
Symbol
Footprint
3D Model
