0914125

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 热断路器, TMC 1 系列, 4A, 1 极
供应商型号: 8016987
供应商: 欧时
标准整包数: 1

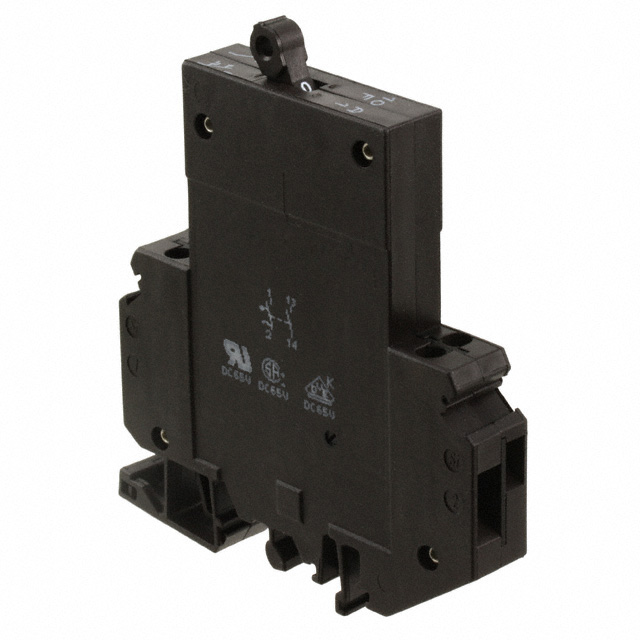

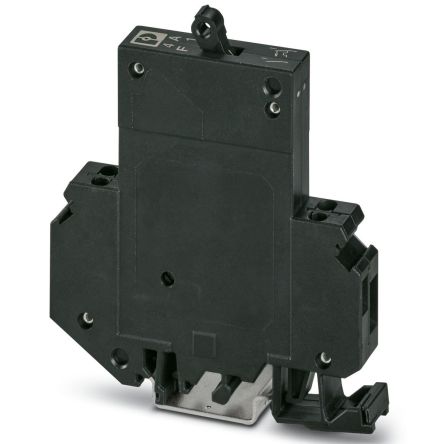

PHOENIX CONTACT 断路器 0914125

0914125概述

    # 热磁设备断路器 TMC 1 F1 100 4,0A 技术手册

    产品简介


    热磁设备断路器 TMC 1 F1 100 4,0A 是一款专为工业控制和自动化系统设计的高可靠性断路器。该产品主要用于电路的过载保护和短路保护,适用于电力分配、电动机控制等多种场合。其主要功能是保护电路免受过载和短路的影响,确保系统的稳定运行。广泛应用于机械制造、建筑自动化、能源管理等领域。

    技术参数


    以下是热磁设备断路器 TMC 1 F1 100 4,0A 的主要技术参数:
    - 层数: 2
    - 连接量: 4
    - 安装类型: DIN导轨,35 mm
    - 颜色: 黑色
    - 位数: 1
    - 过电压类别: GRP II
    - 绝缘材料: PA66
    - 阻燃等级 (UL 94): V-2
    - 额定过电压: 2.5 kV
    - 额定电压: 65 V DC
    - 标称工作电流 IN: 4 A
    - 绝缘电阻: > 100 MΩ (500 V DC)
    - 额定短路开关容量 Icn: 2500 A (32 V DC)
    - 短路开关容量 Ik: 2000 A (UL 1077: 65 V DC)
    - 介电强度: 3000 V AC (操作区域) / 3000 V AC (主电路至辅助回路)
    - 最大开关次数: 10000 (1 x In,电感式)
    - 污染等级: 2
    - 尺寸: 高度 82.5 mm,宽度 12.5 mm,深度 96 mm
    - 环境条件: 保护等级 IP30 (操作区域) / IP20 (连接区域),环境温度范围 -30 °C 至 60 °C
    - 连接方式: 螺钉连接
    - 剥线长度: 12 mm
    - 标准/规格: EN 60934, UL 1077

    产品特点和优势


    1. 高可靠性: 热磁设备断路器 TMC 1 F1 100 4,0A 采用先进的热磁脱扣技术,能够在极端条件下可靠工作,提供高效稳定的保护。
    2. 快速响应: 具备快速的响应速度,能够迅速切断故障电路,减少损坏风险。
    3. 易于安装: 采用DIN导轨安装方式,方便快捷。
    4. 坚固耐用: 选用PA66绝缘材料,具备良好的耐高温和阻燃性能。
    5. 适用范围广: 广泛应用于各种工业环境,如电力分配、电动机控制等。

    应用案例和使用建议


    应用案例
    - 在电力分配系统中,TMC 1 F1 100 4,0A 断路器用于防止因线路过载或短路导致的火灾事故,提高系统安全性。
    - 在电动机控制回路中,断路器用于保护电动机及其控制电路,避免过载和短路造成的损坏。
    使用建议
    - 环境选择: 确保安装位置通风良好,避免高温和潮湿环境,以延长使用寿命。
    - 正确接线: 按照手册要求进行接线,确保螺钉连接牢固可靠。
    - 定期检查: 定期检查断路器的工作状态,及时更换老化部件。

    兼容性和支持


    TMC 1 F1 100 4,0A 断路器可与多种DIN导轨安装的电气设备配套使用,例如开关电源、继电器模块等。Phoenix Contact 提供全面的技术支持和售后服务,包括产品安装指导、维护保养和技术咨询。

    常见问题与解决方案


    1. 问: 断路器无法正常闭合?
    - 答: 检查电路是否已经排除短路或过载情况,确认后手动复位断路器。
    2. 问: 连接螺钉松动怎么办?
    - 答: 检查并重新紧固螺钉,确保紧固扭矩在 0.6 Nm 至 0.8 Nm 之间。
    3. 问: 断路器频繁跳闸?
    - 答: 检查负载是否超负荷,调整负载电流至额定范围内。

    总结和推荐


    热磁设备断路器 TMC 1 F1 100 4,0A 在可靠性、耐用性和安装便利性方面表现出色。它不仅适用于电力分配和电动机控制等广泛应用,而且提供了完善的保护功能,是工业控制系统中的理想选择。强烈推荐使用此产品,特别是对于需要高可靠性保护的应用场景。
    希望以上内容能帮助您更好地了解热磁设备断路器 TMC 1 F1 100 4,0A 的性能和应用。如果您有任何疑问或需要进一步的信息,请随时联系我们。

0914125参数

参数
执行器类型 控制杆
额定电流 4A
极数 1
额定电压-AC 250V
额定电压-DC 65V
照明电压-标称值 -
照明 -
断路器类型 热磁性
长*宽*高 83.5mm*12.5mm*82.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

0914125厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0914125数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 断路器 PHOENIX CONTACT 0914125 0914125数据手册

0914125封装设计

查看详情并下载
Symbol
Footprint
3D Model
