0810012

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT

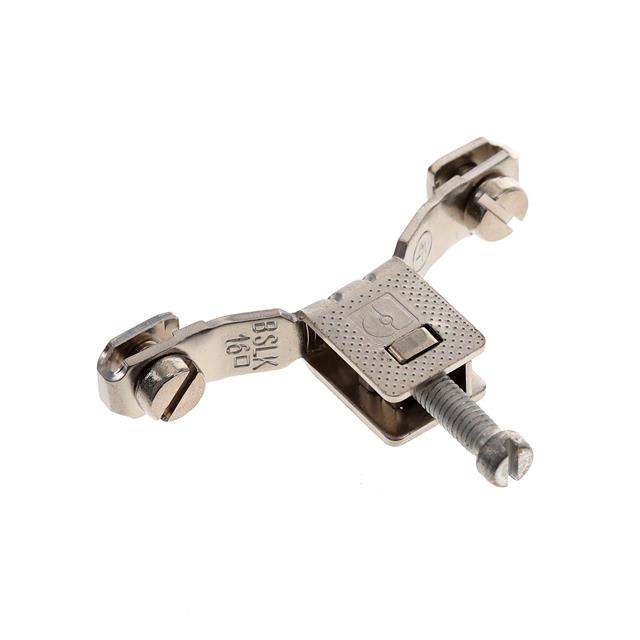

产品描述: 菲尼克斯 接地模块化接线排, BSLK 16系列, 单层, 银色, 螺钉拧紧端接
供应商型号: Q-0810012
供应商: 期货订购
标准整包数: 10
PHOENIX CONTACT 接线板-专用 0810012

0810012概述

    # BSLK 16 接地端子技术手册

    产品简介


    BSLK 16 接地端子是一款适用于工业控制领域的高品质接地端子。它通过螺钉连接方式,能够稳定可靠地连接各种规格的电线,广泛应用于电力系统、建筑自动化、工业控制系统等领域。BSLK 16 接地端子采用银色外壳设计,具备优秀的电气特性和防护性能,确保长时间稳定运行。

    技术参数


    基本参数
    - 位数: 1
    - 层数: 1
    - 连接量: 2
    - 颜色: 银色
    - 阻燃等级: UL 94 V0
    - 额定浪涌电压: 8 kV
    - 污染等级: 3
    - 电涌电压类别: III
    - 绝缘材料组: I
    尺寸参数
    - 宽度: 8 mm
    - 长度: 50 mm
    - 高度 (NS 35/7.5): 34 mm
    - 高度 (NS 35/15): 41.5 mm
    接线数据
    - 连接方式: 螺钉连接
    - 连接符合标准: IEC 60947-7-2
    - 刚性导线最小横截面: 0.5 mm²
    - 刚性导线最大横截面: 16 mm²
    - 最小导线横截面AWG: 20
    - 最大导线横截面AWG: 6
    - 柔性导线最小横截面: 0.5 mm²
    - 柔性导线最大横截面: 10 mm²
    - 剥线长度: 7 mm
    - 螺纹: M4
    - 最小紧固扭矩: 1.5 Nm
    - 最大紧固扭矩: 1.8 Nm

    产品特点和优势


    1. 可靠的螺钉连接:BSLK 16 采用螺钉连接方式,确保导线连接的稳固性和可靠性。
    2. 广泛的适用范围:支持多种规格的导线连接,适用于不同应用场景。
    3. 高安全性:通过UL 94 V0阻燃等级认证,符合IEC标准,确保产品在恶劣环境下的安全运行。
    4. 卓越的电气特性:额定浪涌电压高达8 kV,有效抵御雷击和其他电涌。
    5. 安装简便:支持NS 35/7.5和NS 35/15导轨安装,方便快捷。

    应用案例和使用建议


    应用案例
    - 电力系统:用于变电站、发电厂的接地保护。
    - 建筑自动化:用于建筑物内部配电系统的安全接地。
    - 工业控制系统:用于工厂自动化设备的电气保护和接地。
    使用建议
    1. 选择合适的导线规格:根据具体应用需求选择合适的导线横截面,避免过载风险。
    2. 正确安装:严格按照制造商提供的安装指南进行操作,确保连接牢固且接触良好。
    3. 定期检查:定期检查接地端子的连接状态,确保其长期稳定运行。

    兼容性和支持


    兼容性
    BSLK 16 接地端子支持NS 35/7.5和NS 35/15导轨安装,可与多种工业导轨系统兼容。
    支持和服务
    Phoenix Contact为客户提供全面的技术支持和售后服务,包括安装指导、维护保养和技术咨询。更多详细信息请访问[Phoenix Contact官网](http://www.phoenixcontact.com)。

    常见问题与解决方案


    1. Q: 如何选择合适的导线横截面?
    A: 参考电气负载要求,选择满足电流需求的导线规格。建议使用0.5 mm²至16 mm²之间的导线。

    2. Q: 如何保证接地端子的安装质量?
    A: 严格按照产品手册提供的安装指南进行操作,确保螺钉紧固力矩在1.5 Nm至1.8 Nm之间。

    3. Q: 接地端子是否需要定期维护?
    A: 建议每半年检查一次接地端子的连接状态,确保其长期稳定运行。

    总结和推荐


    BSLK 16 接地端子凭借其稳定的连接性能、出色的电气特性和便捷的安装方式,在工业控制领域表现出色。其广泛的适用范围和良好的市场竞争力使其成为许多应用场景的理想选择。强烈推荐使用这款接地端子以提升系统的可靠性和安全性。
    以上是对BSLK 16 接地端子的技术手册内容的全面解读,希望能帮助您更好地了解并使用这一产品。

0810012参数

参数
长*宽*高 50mm(长度)*8mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

0810012厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0810012数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 0810012 0810012数据手册
