2278377

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MCO1,5/4-G1R-3,5KMGY,PCB插座,Phoenix Contact 3.5mm间距4p插拔式接线端子 插座头, 5, MCO 1系列
供应商型号: 651-2278377
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 2278377

2278377概述


    产品简介

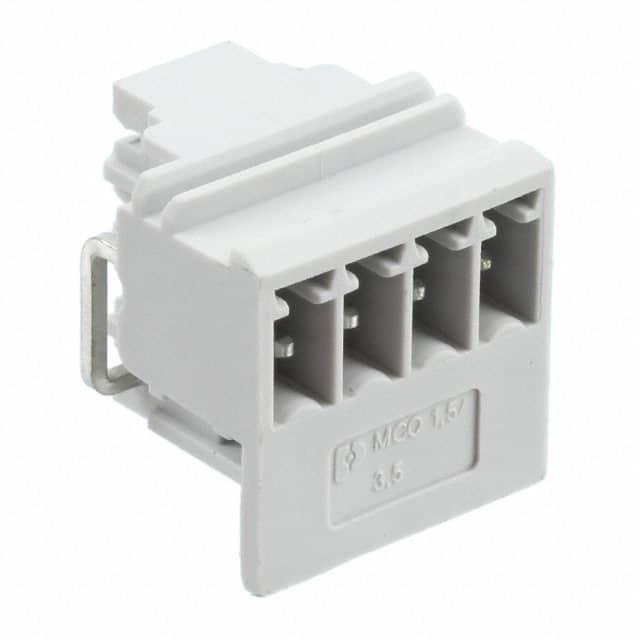

    MCO 1,5/ 4-G1R-3,5 KMGY - PCB Header
    MCO 1,5/ 4-G1R-3,5 KMGY 是一款用于印刷电路板(PCB)的端子排,适用于电力传输和连接应用。它的基本特征包括4个位置、1行和4个电位。这种类型的端子排设计紧凑,能够有效减少空间占用,同时提供可靠的电气连接。该产品广泛应用于工业自动化、通信设备、电力系统等领域。

    技术参数


    - 产品类型:PCB端子排
    - 产品系列:MCO 1,5/..-G1R
    - 安装方式:垂直于PCB的接头
    - 位置数:4
    - 间距:3.5 mm
    - 连接数:4
    - 行数:1
    - 电位数:4
    - 安装类型:波峰焊接
    - 材料数据:
    - 接触材料:Cu合金
    - 表面处理:镀锡
    - 颜色:浅灰色
    - 电气性能:
    - 额定电流:8 A
    - 额定电压:300 V
    - 接触电阻:1.6 mΩ
    - 机械测试:
    - 热试验(测试组C)
    - 绝缘电阻(测试组3-1)
    - 弯曲和振动测试(符合IEC 60068-2-6标准)
    - 耐久性测试(符合IEC 60512-9-1标准)

    产品特点和优势


    MCO 1,5/ 4-G1R-3,5 KMGY 端子排具备以下特点和优势:
    - 正交插件方向:插件方向与PCB正交,便于布线和维护。
    - 高可靠性:接触材料采用铜合金,表面镀锡,确保长期稳定的工作性能。
    - 环境适应性:可承受高温(最高105°C)和低温(最低-40°C)环境,适合多种恶劣工作条件。
    - 高安全性能:通过多种严格的测试,如绝缘电阻、热测试和耐久性测试,保证了产品的可靠性和安全性。

    应用案例和使用建议


    应用案例:
    MCO 1,5/ 4-G1R-3,5 KMGY 端子排被广泛应用于工业控制、电力系统和通信设备中。例如,在一个工业自动化系统中,它可用于连接电源模块和控制单元,确保稳定的电力供应。
    使用建议:
    - 在安装过程中,建议使用波峰焊接工艺,以确保良好的焊接效果。
    - 在使用过程中,应注意保持工作环境的清洁,避免灰尘和湿气进入,影响产品的正常工作。
    - 定期检查连接部位,确保接触良好,避免松动导致的接触不良问题。

    兼容性和支持


    兼容性:
    MCO 1,5/ 4-G1R-3,5 KMGY 端子排可与其他相关组件兼容,例如配套的插头和电线,确保系统的整体稳定性和可靠性。
    支持和服务:
    凤凰电子(Phoenix Contact)公司为该产品提供详尽的技术支持和售后服务,包括产品安装指导、维护保养和故障排查。如果您有任何疑问,可以通过公司官网或客服热线获得帮助。

    常见问题与解决方案


    1. 问题:连接不稳定。
    - 解决方案:检查焊接是否牢固,重新焊接或更换端子排。
    2. 问题:接触电阻过高。
    - 解决方案:清理接触点上的氧化物或灰尘,确保良好的接触。
    3. 问题:环境温度超出工作范围。
    - 解决方案:检查并调整设备的散热措施,避免过热或过冷环境。

    总结和推荐


    总结:
    MCO 1,5/ 4-G1R-3,5 KMGY 端子排以其出色的电气性能、环境适应性和高可靠性,成为各种复杂电子系统中不可或缺的重要部件。无论是工业自动化、电力系统还是通信设备,该产品都能提供稳定可靠的连接解决方案。
    推荐:
    鉴于 MCO 1,5/ 4-G1R-3,5 KMGY 端子排在多个关键方面的卓越表现,强烈推荐该产品用于需要高可靠性连接的应用场合。如果您正在寻找一款能够满足苛刻环境要求且具有优异性能的端子排,MCO 1,5/ 4-G1R-3,5 KMGY 将是您的理想选择。

2278377参数

参数
颜色 灰色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 4pin
类型 接头,公引脚,带罩(4 面)
安装方式 通孔安装
零件状态 在售
包装方式 散装

2278377厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2278377数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 2278377 2278377数据手册

2278377封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.9795 ¥ 42.0768
10+ $ 4.631 ¥ 39.132
50+ $ 4.2444 ¥ 35.8652
100+ $ 3.5532 ¥ 30.0245
250+ $ 3.3372 ¥ 28.1993
500+ $ 3.171 ¥ 26.795
1000+ $ 3.066 ¥ 25.9077
2500+ $ 2.772 ¥ 23.4234
库存: 97
起订量: 1 增量: 1
