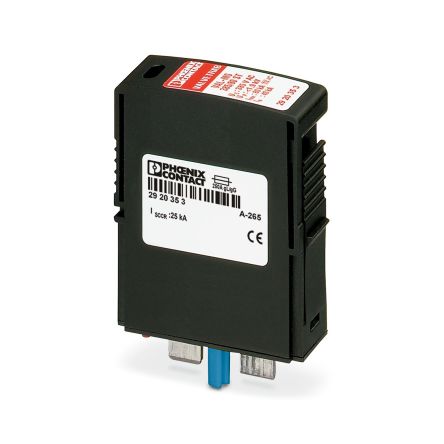

VAL-MS 385/80 ST

产品分类: 浪涌抑制器
厂牌: PHOENIX CONTACT
产品描述: 415 伏交流 底座安装
供应商型号: 131825
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 浪涌抑制器 VAL-MS 385/80 ST

VAL-MS 385/80 ST概述

    VAL-MS 385/80 ST Surge Protection Plug 技术手册

    产品简介


    VAL-MS 385/80 ST 是一款符合 IEC 和 EN 标准的 Type 2 浪涌保护插头,适用于电源系统的浪涌防护。它采用压敏电阻(varistor)技术,能够有效地保护电气设备免受瞬态电压冲击的损害。该产品广泛应用于工业自动化、数据中心、智能电网等领域,确保电力系统稳定运行。

    技术参数


    - 尺寸: 高度 47 mm,宽度 17.7 mm,深度 67.3 mm
    - 防护等级: IP20
    - 环境温度:
    - 操作温度: -40°C 至 80°C
    - 储存/运输温度: -40°C 至 80°C
    - 海拔高度: ≤ 2000 m
    - 湿度范围: 5% 至 95%
    - 冲击: 30g (半正弦波 / 11 ms / 3次 ±X, ±Y, ±Z)
    - 振动: 7.5g (10 至 500 Hz / 2.5 小时 / X, Y, Z)
    电气特性:
    - 标称电压: 240/415 V AC (TN-C, TT)
    - 额定频率: 50 Hz (60 Hz)
    - 最大连续电压: 385 V AC
    - 残余电流: ≤ 600 μA
    - 标称放电电流: 40 kA (8/20 μs)
    - 最大放电电流: 80 kA (8/20 μs)
    - 峰值浪涌电流: 2.5 kA (10/350 μs)
    - 短路电流耐受能力: 25 kA
    - 电压保护水平: ≤ 2 kV
    - 残余电压:
    - ≤ 2 kV (In 时)
    - ≤ 1.3 kV (10 kA 时)
    - ≤ 1.2 kV (5 kA 时)
    - ≤ 1.15 kV (3 kA 时)

    产品特点和优势


    1. 高效保护: 通过压敏电阻实现高效的浪涌保护。
    2. 高可靠性: 采用热监测技术,可提供故障信号,并具备视觉警告功能。
    3. 多功能: 适用于多种电源系统配置(如 TN-C, TT),支持不同的模式保护(L-N, L-PEN)。
    4. 耐用性强: 具备良好的抗冲击和抗振动能力,适合恶劣环境下的应用。
    5. 认证齐全: 符合国际标准(如 IEC, EN),并通过多项认证(如 KEMA-KEUR, UL, cULus, EAC 等)。

    应用案例和使用建议


    - 工业自动化: 在工业控制系统中,该产品可用于保护关键设备免受外部电磁干扰的影响。
    - 数据中心: 保护服务器、存储设备等,确保数据安全。
    - 智能电网: 用于高压输电线路的防雷保护。
    使用建议:
    - 定期检查保护状态,及时更换损坏部件。
    - 注意安装位置的选择,避免阳光直射或高温环境。

    兼容性和支持


    - 兼容性: 该产品与标准电源系统的连接方式兼容,适用于广泛的电气设备。
    - 支持: 出厂前已通过严格的质量检测,并提供详细的用户手册和技术支持。如有任何疑问,可联系 Phoenix Contact 客户服务。

    常见问题与解决方案


    1. 问题: 故障指示灯亮起
    - 解决方案: 检查是否有过大的浪涌电流输入,必要时更换保护插头。
    2. 问题: 残余电压高于预期
    - 解决方案: 重新确认安装位置和接线方式,确保接线正确无误。
    3. 问题: 热监测异常
    - 解决方案: 确认周围环境温度,排除外部因素影响后,考虑更换故障部件。

    总结和推荐


    VAL-MS 385/80 ST 浪涌保护插头是一款高性能、高可靠性的电子产品,具有卓越的保护效果和广泛的应用范围。无论是在工业自动化还是数据中心领域,都能提供可靠的保护。强烈推荐在需要保护电气设备免受瞬态电压冲击的场合使用该产品。

VAL-MS 385/80 ST参数

参数
最大稳态电流 -
不同电流时R值 -
额定电流 -
额定电压 415 伏交流
冷电阻 -
安装方式 底座安装

VAL-MS 385/80 ST厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

VAL-MS 385/80 ST数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 浪涌抑制器 PHOENIX CONTACT VAL-MS 385/80 ST VAL-MS 385/80 ST数据手册
