1716930

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 7.62mm间距2p插拔式接线端子 插头, LPC 6系列, 推入
供应商型号: 3225699
供应商: 海外现货
标准整包数: 1

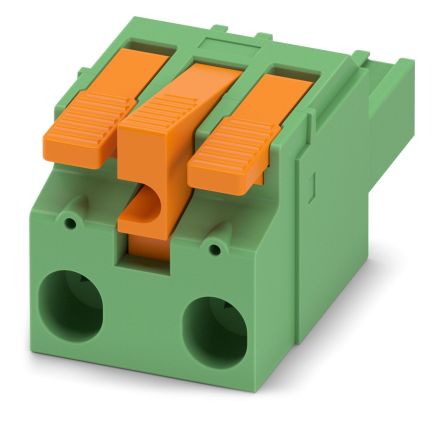

PHOENIX CONTACT 接线座- 接头/插头和插口 1716930

1716930概述


    产品简介


    Phoenix Contact 的 1716930 LPC 6/2-STL2-7.62 是一款高品质的 PCB 连接器,采用 Push-in spring(压入式弹簧)连接方式。这种连接器专为电力传输而设计,能够满足高电流密度的应用需求。产品广泛应用于工业自动化、轨道交通、新能源及通信设备等领域。

    技术参数


    以下是 1716930 LPC 6/2-STL2-7.62 的关键技术参数:
    - 额定电流:41 A @ 6 mm² 导线
    - 额定电压:1000 V
    - 导线截面范围:0.75 mm² 至 10 mm²(实心)/ 0.75 mm² 至 6 mm²(柔性)
    - 连接点数:2
    - 连接方向:水平(0°)
    - 接触材料:Cu 合金,表面镀锡
    - 防护等级:IP20
    - 尺寸:长度 48 mm,宽度 24.86 mm,高度 35.65 mm(无焊针)
    - 包装形式:每盒 25 件,装于纸箱
    - 工作温度范围:
    - 存储/运输:-40°C 至 +70°C
    - 装配:-5°C 至 +100°C
    - 操作:-40°C(根据降额曲线)

    产品特点和优势


    - 免工具连接:通过手柄上的杠杆原理实现快速、省时的导线连接和释放。
    - 清晰的手柄位置:提供了可靠的开闭状态反馈。
    - 定义的接触力:确保长期稳定的电接触。
    - 防误操作锁定机制:防止意外断开连接。
    - RoHS/WEEE 符合性:符合国际环保标准。
    - 高可靠性测试:通过多项机械与电气性能测试,确保产品耐用性。

    应用案例和使用建议


    1. 工业自动化:可用于 PLC 输入输出模块间的连接,提升系统稳定性。
    2. 轨道交通:适合用于高压直流系统中,满足大电流需求。
    3. 新能源:适用于光伏逆变器及储能系统的布线。
    4. 通信设备:支持数据中心内高性能服务器之间的互连。
    使用建议:
    - 在高温环境下工作时,需注意按降额曲线调整电流负荷。
    - 定期检查连接状态以确保长期稳定运行。

    兼容性和支持


    1716930 LPC 6/2-STL2-7.62 与 Phoenix Contact 的其他插拔式 Power Combicon 系列产品具有良好的兼容性,便于扩展系统规模。同时,公司提供详尽的技术文档和技术支持服务,帮助客户解决实际问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳固 | 确保导线正确插入并锁紧;检查是否有异物阻碍连接。 |
    | 接触电阻过高 | 更换已老化或损坏的连接器组件。 |
    | 温度过高 | 降低负载电流,确保散热良好。 |

    总结和推荐


    Phoenix Contact 的 1716930 LPC 6/2-STL2-7.62 PCB 连接器凭借其卓越的设计理念和强大的性能表现,在多个行业领域表现出色。它不仅简化了连接过程,还显著提高了系统的可靠性和安全性。因此,对于需要高性能连接解决方案的项目,强烈推荐选用此产品。
    如需进一步咨询或购买,请访问官方网站 phoenixcontact.com 或联系当地授权经销商获取更多支持。

1716930参数

参数
安装方式 压入式,弹簧安装,支架安装,自由悬挂,螺纹安装
零件状态 在售

1716930厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1716930数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1716930 1716930数据手册

1716930封装设计

查看详情并下载
Symbol
Footprint
3D Model
