2961299

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,单个继电器,REL-MR-12DC/21-21AU,通用继电器 通孔安装 12.7mm(宽度)*29mm(高度)
供应商型号: 5080562
供应商: 欧时
标准整包数: 1
PHOENIX CONTACT 其他继电器 2961299

2961299概述

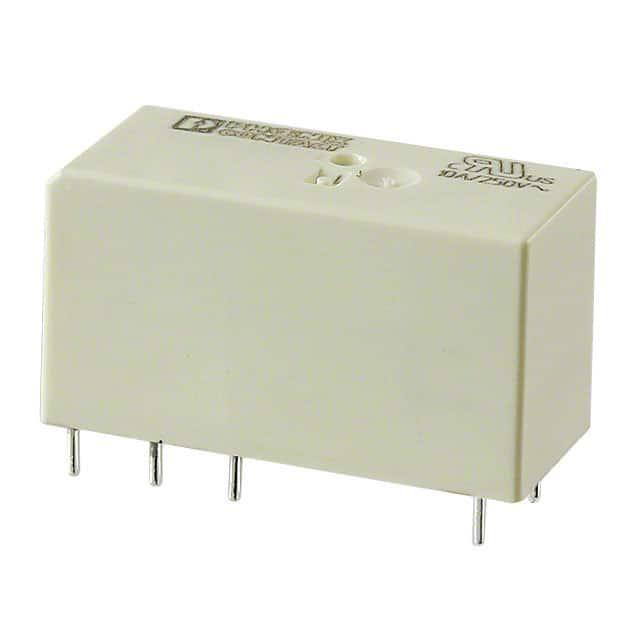

    插件式微型功率继电器 —— REL-MR-12DC/21-21AU

    产品简介


    REL-MR-12DC/21-21AU 是一款由Phoenix Contact提供的插件式微型功率继电器。它具备多层镀金触点,支持双转换触点配置。这款继电器主要用于输入电压为12 V DC的场合,广泛应用于自动化控制、工业机械、数据中心等需要高可靠性和稳定性的场合。

    技术参数


    以下是REL-MR-12DC/21-21AU继电器的主要技术参数:
    - 操作模式: 100% 功率因数
    - 机械寿命: 3×10^7 次
    - 绝缘特性:
    - 绝缘等级: 基本绝缘
    - 过电压类别: III 类
    - 污染等级: 3 级
    - 电气特性:
    - 最大功耗(额定条件下): 0.4 W
    - 测试电压(线圈/触点): 5 kV AC (50 Hz, 1 min)
    - 测试电压(触点/触点): 2.5 kV AC (50 Hz, 1 min)
    - 额定输入电压(UN): 12 V DC
    - 输入电压范围: 7.8 V DC ... 29.76 V DC
    - 驱动方式: 单稳态
    - 典型输入电流: 33 mA
    - 典型响应时间: 7 ms
    - 典型释放时间: 3 ms
    - 线圈电阻: 360 Ω ±10% (20°C)
    - 输出数据:
    - 触点切换类型: 2个转换触点
    - 触点材料: AgNi,硬金镀层
    - 最大切换电压: 30 V AC, 36 V DC
    - 最小切换电压: 100 mV (10 mA)
    - 最大持续电流: 50 mA
    - 最大冲击电流: 50 mA
    - 最小切换电流: 1 mA (24 V)

    - 环境条件:
    - 保护等级: RT III
    - 工作温度范围: -40°C ... 85°C
    - 存储/运输温度范围: -40°C ... 85°C

    产品特点和优势


    REL-MR-12DC/21-21AU 继电器具有以下几个显著的特点和优势:
    1. 多层镀金触点: 采用多层镀金触点设计,确保了触点的长久使用寿命和高度可靠性。
    2. 高机械寿命: 机械寿命高达3×10^7次,适用于高频率操作的场合。
    3. 宽输入电压范围: 支持广泛的输入电压范围(7.8 V DC 至 29.76 V DC),提高了适用性和灵活性。
    4. 严格的绝缘和测试标准: 满足III类过电压和污染等级的要求,确保了电气安全。

    应用案例和使用建议


    REL-MR-12DC/21-21AU 继电器广泛应用于各种工业控制和自动化系统中。例如,在自动化生产线中,它可作为信号放大器或开关控制装置,以实现高精度的控制需求。
    使用建议:
    - 在接线时确保电源符合规定的电压范围。
    - 由于高冲击电流的存在,在设计电路时需考虑缓冲措施以保护电路不受损害。
    - 定期检查触点状况,防止长期运行导致的磨损。

    兼容性和支持


    REL-MR-12DC/21-21AU 继电器支持多种连接方式,如插接和焊接连接,方便安装。此外,它还获得了多项认证,包括UL、cUL、EAC、VDE等,这表明其在国际市场上具备较高的认可度。Phoenix Contact公司提供了全面的技术支持和售后服务,确保用户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 问题: 继电器在使用过程中频繁跳闸。
    - 解决方案: 检查负载是否超出继电器的最大额定值,确认负载连接正确,避免短路。

    2. 问题: 继电器触点出现损坏。
    - 解决方案: 更换触点,并确保定期清洁触点,保持良好的接触状态。

    3. 问题: 无法正常启动继电器。
    - 解决方案: 检查供电电压是否在规定范围内,确认线路连接无误。

    总结和推荐


    REL-MR-12DC/21-21AU 继电器以其卓越的电气性能和高可靠性,在众多应用场合中表现出色。其高机械寿命、宽输入电压范围和严格的测试标准使其成为工业控制和自动化系统的理想选择。对于需要高可靠性和稳定性的用户,强烈推荐使用该款继电器。
    欲了解更多信息或获取技术支持,请访问 [Phoenix Contact 官网](https://www.phoenixcontact.com/us/products/2961299)。

2961299参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 12.7mm(宽度)*29mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

2961299厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2961299数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2961299 2961299数据手册

2961299封装设计

查看详情并下载
Symbol
Footprint
3D Model
