1729131

厂牌: PHOENIX CONTACT

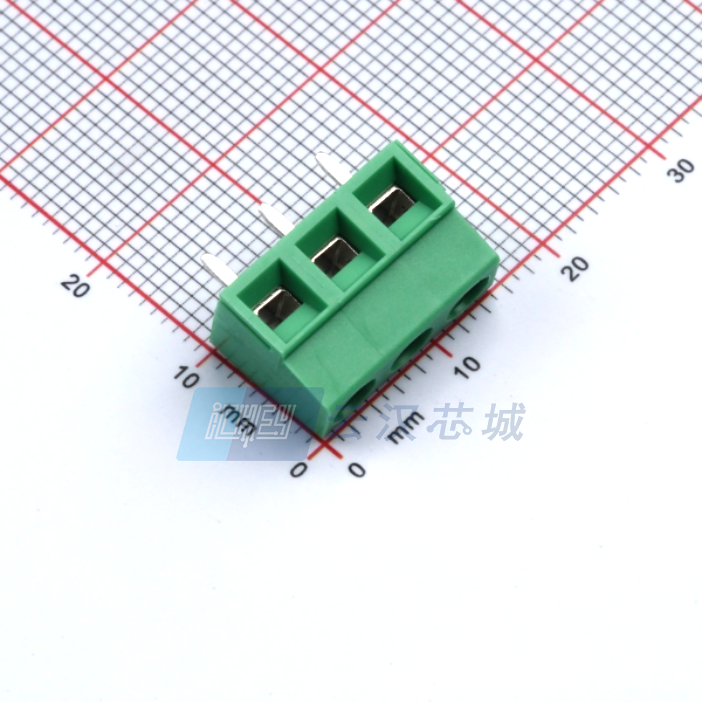

产品描述: 菲尼克斯,MKDSN1,5/3-5,08,PCB端子,Phoenix Contact PCB端子台 MKDSN 1.5/ 3-5.08系列, 5.08mm节距, 通孔, 焊接端接, 绿色
供应商型号: 31M-1729131
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1729131

1729131概述


    产品简介


    PCB终端块(MKDSN 1,5/3-5,08)是一种用于印刷电路板(PCB)的接线端子,广泛应用于工业自动化、通信设备及各类电气控制系统中。该产品提供了一个可靠的电气连接点,确保了导线与PCB之间的安全连接。

    技术参数


    - 额定电流:17.5 A
    - 额定电压:400 V(III/2),250 V(III/3)
    - 额定冲击电压:4 kV(III/2, III/3)
    - 公称截面积:1.5 mm²
    - 极数:3
    - 行数:1
    - 每个插位的数量:3
    - 引脚布局:线性
    - 焊接引脚长度:3.5 mm
    - 连接方式:螺丝连接带张力套管
    - 材料:PA绝缘材料,锡镍镀层
    - 颜色:绿色
    - 包装方式:纸板盒装

    产品特点和优势


    - 可靠的连接原理:全球广泛应用的螺丝连接方式,提供了极高的可靠性和稳定性。
    - 低温升:由于接触压力最大,能够实现极低的温升效果。
    - 双导体连接能力:可以同时连接两根相同截面的导体。
    - 紧凑设计:针对相应导体截面进行了最小化设计。
    - 灵活安装:侧面扣锁结构使得不同数量的插位组合变得容易。
    - 抗振能力:通过严格的振动测试,适用于各种恶劣的工作环境。

    应用案例和使用建议


    应用场景:
    MKDSN 1,5/3-5,08 终端块广泛应用于各种工业控制设备、通信系统及智能家居设备中。例如,在自动化生产线中,它们可作为重要的电气连接点来连接传感器、执行器和控制器,确保系统的正常运行。
    使用建议:
    1. 注意紧固扭矩:为保证安全连接,务必严格遵守规定的紧固扭矩(0.5 Nm至0.6 Nm)。这在处理多位置PCB终端块时尤为重要。
    2. 连接时固定终端块:当进行导线连接时,必须用手持住终端块以确保其稳定,特别是在PCB终端块具有两个或三个位置时。
    3. 选择合适工具:使用合适的螺丝刀(如SZS 0,6X3,5)可以提高工作效率并避免损坏终端块。

    兼容性和支持


    - 兼容性:MKDSN 1,5/3-5,08终端块适用于大多数标准PCB设计,且与多种不同的电气系统和设备兼容。
    - 支持与维护:制造商提供详细的安装指南和技术支持服务。如有任何问题,可以通过官网上的联系方式获取帮助。

    常见问题与解决方案


    1. Q: 导线如何正确连接到终端块上?
    - A: 使用螺丝刀将螺丝拧紧至0.5 Nm至0.6 Nm,确保连接牢固且无松动。
    2. Q: 如何处理双导体连接?
    - A: 确保两根导体的截面相同,并按照单根导体连接的方式操作。
    3. Q: 在高温环境下使用是否会有问题?
    - A: 该终端块通过了高温测试(最高可达105°C),可在一定温度范围内安全使用。

    总结和推荐


    MKDSN 1,5/3-5,08是一款高性能的PCB终端块,具备优良的电气性能、机械强度和可靠性。其紧凑的设计、易于安装的特点使其成为众多应用场合的理想选择。此外,广泛的认证和详尽的技术支持也为其市场竞争力提供了有力保障。
    推荐:我们强烈推荐这款终端块给需要高度可靠电气连接的应用场景,特别是在要求严苛的工业环境中。

1729131参数

参数
长*宽*高 15.24mm*15.24mm*8.15mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

1729131厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1729131数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1729131 1729131数据手册

1729131封装设计

查看详情并下载
Symbol
Footprint
3D Model
