2906848

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器,TTC-6-TVSD-C-24DC-PT-I,菲尼克斯 浪涌保护器, TTC-6-TVSD-C-24DC-PT-I 系列
供应商型号: 1357118
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 电路保护 2906848

2906848概述

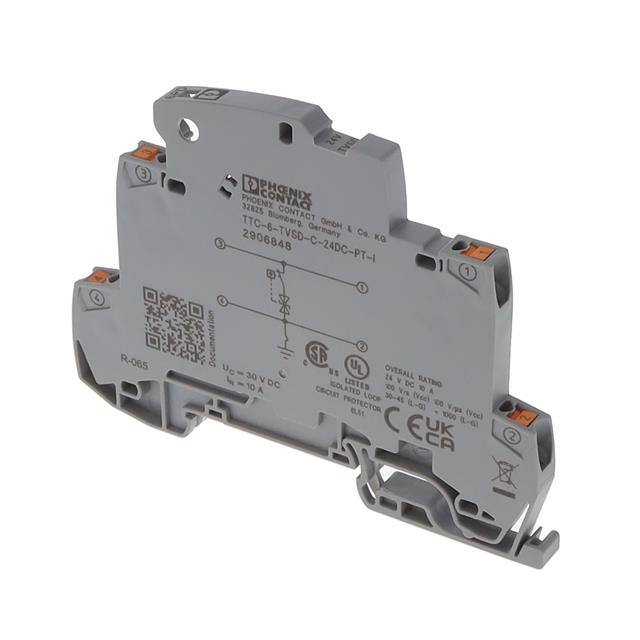

    产品名称:电涌保护装置 TTC-6-TVSD-C-24DC-PT-I

    1. 产品简介


    TTC-6-TVSD-C-24DC-PT-I 是一款高性能电涌保护装置,专为信号线设计,具备卓越的电涌防护能力及状态监控功能。该产品特别适用于工业控制、自动化系统和通信设备等领域,旨在为接地参考信号线路提供可靠的保护,防止因雷击或电涌引发的设备损坏。
    - 产品类型:电涌保护装置
    - 主要功能:电涌防护、状态指示、远程监控
    - 应用领域:工业自动化、通信设备、信号传输、能源控制

    2. 技术参数


    以下是该电涌保护装置的核心技术参数:
    | 参数类别 | 具体值 |

    | 尺寸 | 高度:92 mm
    宽度:6.2 mm
    深度:69.5 mm(含DIN导轨) |
    | 环境温度 | 操作:-40°C 至 85°C
    存储/运输:-40°C 至 85°C |
    | 防护等级 | IP20(带端盖) |
    | 安装方式 | DIN导轨式(35 mm) |
    | 外壳材料 | 聚对苯二甲酸丁二醇酯(PBT),阻燃等级 UL 94 V-0 |
    | 颜色 | 交通灰色(RAL 7042) |
    | 标称电压 UN | 24 V DC |
    | 最大连续电压 UC | 30 V DC(21 V AC) |
    | 额定电流 | 10 A(60°C) |
    | 残余电流 IPE | ≤ 5 µA |
    | 响应时间 tA | ≤ 1 ns |
    | 电涌保护性能 | 线-地模式下 150 A 的标称放电电流 (8/20 µs) |
    | 电压保护水平 Up | ≤ 50 V (符合 IEC C3-25 A 和 C3-30 A 标准) |
    | 输入衰减 aE | 不大于 0.3 dB(≤ 520 kHz / 150 Ω) |

    3. 产品特点和优势


    - 空间节省:产品整体宽度仅为 6.2 mm,适合狭小空间布局。
    - 无需额外辅助电源:通过机械状态指示灯实现信号显示。
    - 远程监控:可选配远程信号模块,最多监测 40 个单元,无须额外布线。
    - 快速安装:Push-in 连接技术确保无需工具即可快速安装。
    - 安全性保障:集成断路装置,在过载情况下自动切断电路。
    - 高可靠性:采用抑制二极管技术,保证细粒度电涌防护。

    4. 应用案例和使用建议


    典型应用
    - 工业现场控制柜中的信号线保护
    - 数据通信设备的电源接口防护
    - 智能建筑系统的防雷措施
    使用建议
    1. 在安装前,请检查设备工作环境温度和湿度是否符合要求。
    2. 若需远程监控,请预先规划好模块的连接点和网络架构。
    3. 定期检查电涌保护装置的状态指示灯,确保其正常运行。

    5. 兼容性和支持


    - 兼容性:支持 DIN 导轨安装,广泛适配于主流工业控制设备。
    - 认证与合规:符合多项国际标准,包括 IEC 61643-21 和 EN 61643-21。
    - 技术支持:制造商提供详尽的产品文档和技术支持服务,包括下载地址和联系方式。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 指示灯不亮 | 检查连接是否正确,确认电压范围。 |
    | 保护性能下降 | 定期检查并更换老化部件。 |
    | 远程监控模块无法通信 | 确认网络配置是否正确,重启设备。 |

    7. 总结和推荐


    TTC-6-TVSD-C-24DC-PT-I 是一款集电涌防护与状态监控于一体的高效产品,凭借其紧凑的设计、便捷的操作以及高可靠性,在工业自动化和通信领域表现出色。其兼容性良好且便于维护的特点使其成为同类产品中的佼佼者。建议对需要可靠信号防护的场景优先选择此款产品。
    推荐指数:★★★★★

2906848参数

参数
类型 -
长*宽*高 92mm*6.2mm*92mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2906848厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2906848数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2906848 2906848数据手册
