首页  >  产品百科  >  3043035

3043035

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SP2,5/1-LGNYE,插拔件,Phoenix Contact 插入块 5/ 1-L GNYE, SP 2系列, 1路, 5.2mm节距, 通孔
供应商型号: 277-7369-ND
供应商: Digi-Key
标准整包数: 1

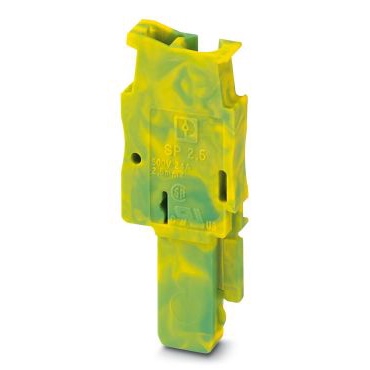

PHOENIX CONTACT 接线座- 接头/插头和插口 3043035

3043035概述


    产品简介

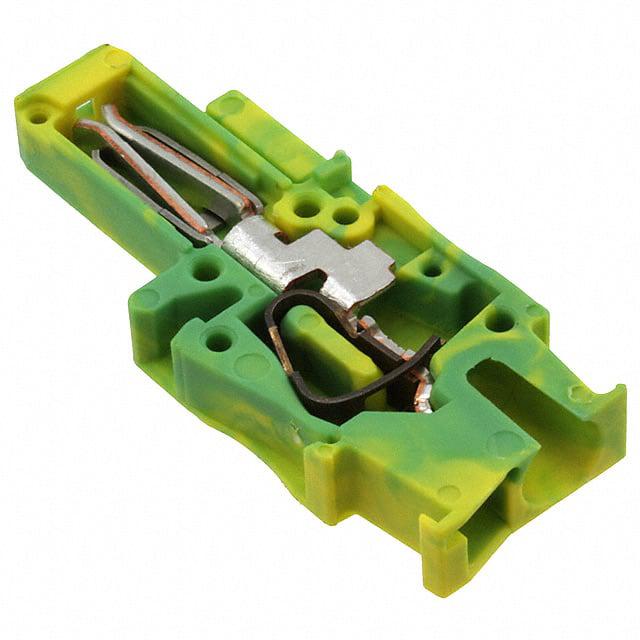

    插座 - SP 2,5/1-L GNYE(产品型号:3043035)
    该产品为一个电气插座,主要应用于工业自动化控制、电力分配和保护等领域。它采用弹簧夹连接方式,确保了稳固且可靠的电气连接,广泛用于需要频繁插拔操作的场合。通过简单的卡扣式设计,可以实现快速安装与维护,适用于各种恶劣环境下的工业应用。

    技术参数


    - 额定电压:500V
    - 额定电流:24A
    - 连接方法:弹簧夹连接
    - 针脚数:1个
    - 针位数:1个
    - 导体横截面:0.08 mm² 至 4 mm²
    - AWG范围:28 至 12
    - 宽度:5.2 mm
    - 高度:39 mm
    - 颜色:黄绿色
    - 最大负载电流:24A(对于2.5mm² 导线)

    产品特点和优势


    1. 便捷安装:插头可直接在现场通过卡扣方式安装单个位置插件,实现快速连接。
    2. 自装配解决方案:ST-COMBI插头提供可自行装配的解决方案,方便用户根据需求自行组装。
    3. 环境适应性强:具备良好的耐火性能,在轨车辆中的防火测试均已通过。
    4. 多标准认证:产品通过了多个国际认证标准,如IEC 61984、UL 94 V0、DIN EN 45545-2等。

    应用案例和使用建议


    该产品适用于多种环境下的工业电气系统连接,尤其在电力传输、通信基础设施和工业控制系统中有广泛应用。在安装过程中,可以根据具体环境选择合适的配件进行组合以满足不同需求。例如,在电缆密集区域可搭配使用屏蔽连接夹,而在机械振动较大的环境中,则可以选择使用应力缓解装置来增强稳定性。

    兼容性和支持


    - 兼容性:该插座与同系列的其他插件和终端块具有良好的互换性,可以灵活组合使用。
    - 支持和服务:制造商提供全面的技术支持服务,包括详细的用户手册、安装指南和技术咨询等资源,帮助客户快速上手并解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问:如何确保插座与电缆的可靠连接?
    - 答:使用适当的工具将电缆插入插座,并确保电缆的绝缘层与插座紧密贴合。建议定期检查连接点,避免松动导致接触不良。
    2. 问:在高温环境下使用时需要注意什么?
    - 答:虽然该插座具有较高的温度指数(130°C),但在极端高温条件下仍需注意散热,避免长时间暴露于过热环境中,以防损坏。
    3. 问:如何更换插座上的标记条?
    - 答:使用专用工具将旧标记条轻轻撬出,再将新标记条沿导槽方向压入即可完成更换。

    总结和推荐


    综上所述,该款插座凭借其优越的性能、简便的操作及广泛的适用性,成为工业电气连接的理想选择。无论是从电气安全性、环境适应性还是安装便利性方面考虑,都具有明显的竞争优势。因此,我强烈推荐此产品用于各类工业应用场合。

3043035参数

参数
长*宽*高 15.8mm*5.2mm*39mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3043035厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3043035数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 3043035 3043035数据手册

3043035封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.024 ¥ 17.1028
库存: 135
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.1
直接购买
加入购物车
