2907079

产品分类: 电池
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact UPS电源, 18 → 32V 直流输出, 1.44kW, DIN 导轨安装
供应商型号: 277-18054-ND
供应商: Digi-Key
标准整包数: 1

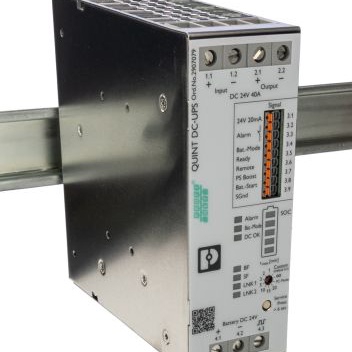

PHOENIX CONTACT 电池 2907079

2907079概述

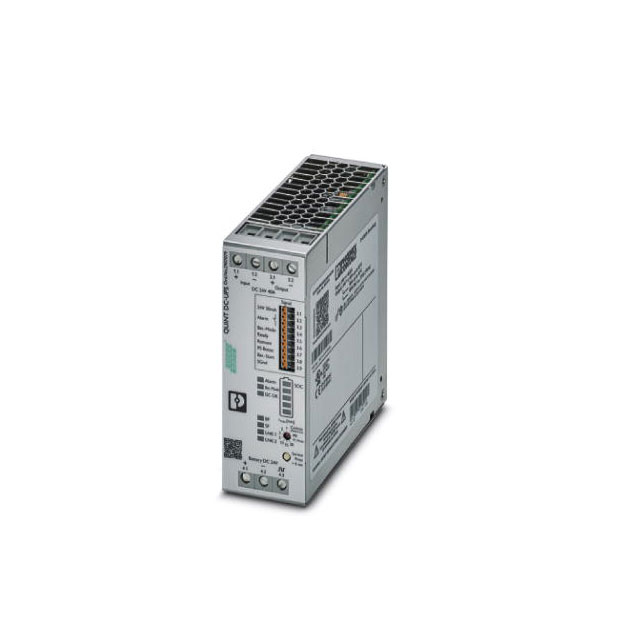

    QUINT4-UPS/24DC/24DC/40 技术手册

    产品简介


    QUINT4-UPS/24DC/24DC/40 是一款由PHOENIX CONTACT设计和制造的不间断电源(Uninterruptible Power Supply, UPS)。该设备主要功能是在电力供应异常时为关键负载提供持续供电。它集成了智能电池管理系统,能有效管理蓄电池的充放电过程,并通过多种通信接口与工业自动化系统集成,适用于工业控制、数据中心及其他需要稳定电源供应的应用场合。

    技术参数


    - 输入电压: 24V DC
    - 输入电压范围: 18V DC ... 30V DC
    - 输出电压范围: 18V DC ... 30V DC
    - 输出电流:
    - 额定电流 (IN): 40A
    - 恒定状态增加电流 (IStat. Boost): 45A
    - 动态状态增加电流 (IDyn. Boost): 60A (持续5秒)
    - 短时最大电流 (ISFB): 215A (持续15毫秒)
    - 输出功率:
    - 额定功率 (PN): 960W
    - 恒定状态增加功率 (PStat. Boost): 1080W
    - 动态状态增加功率 (PDyn. Boost): 1440W (持续5秒)
    - 充电电流: 最大5A
    - 效率: 通常为98%
    - 标称容量: 7Ah ... 135Ah
    - MTBF (平均无故障时间): 大于1205000小时 (在40°C条件下)
    - 工作温度范围: -25°C ... 70°C (-40°C启动型测试)
    - 尺寸: 宽47mm × 高130mm × 深125mm
    - 重量: 0.7kg

    产品特点和优势


    1. 智能电池管理: 使用IQ技术,可准确预测剩余使用寿命和缓冲时间,支持多种类型的电池(包括密封阀控铅酸电池、锂离子电池)。
    2. 强大的电池充电器: 最高可达到5A的充电电流,确保电池快速充电且使用寿命长。
    3. 扩展负载管理: 具备能量监测功能,能监测输出及电池电压和关联电流,确保电力供应稳定。
    4. 多协议通信接口: 支持USB、PROFINET、EtherNet/IP™ 和 EtherCAT® 协议,方便与各种工业控制系统无缝对接。

    应用案例和使用建议


    该UPS广泛应用于工业自动化领域,例如机器人控制系统、过程控制单元及工业机器人等。具体使用案例包括在数据中心中作为备用电源,在制造工厂内为关键设备提供持续稳定的电力供应。
    使用建议:
    - 确保电源输入电压在18V到30V之间,以维持最佳运行状态。
    - 定期检查电池健康状况,避免因电池问题导致的电力中断。
    - 结合应用环境的实际需求,选择合适的通信接口配置。

    兼容性和支持


    该设备兼容多种工业标准通信协议,如PROFINET、EtherNet/IP™ 及 EtherCAT®,能轻松集成到现有工业控制系统中。厂商提供详尽的技术文档和支持服务,帮助客户进行设备安装、调试及后续维护。

    常见问题与解决方案


    1. 设备无法启动
    - 检查电源输入是否符合要求(18V至30V DC)。
    - 确认电池连接正确且充满电。
    2. 设备报警
    - 查看设备状态指示灯,根据不同的颜色和闪烁模式判断具体原因。
    - 参考手册中的故障代码表,找到对应的解决方案。
    3. 电池充电慢
    - 确保充电电流设置为最大5A。
    - 检查是否有过载情况或负载波动影响充电速度。

    总结和推荐


    QUINT4-UPS/24DC/24DC/40 不仅具备出色的电源管理能力,还提供了丰富而灵活的通信接口,能够满足不同应用场景的需求。其智能电池管理系统进一步提升了产品的可靠性和易用性。综上所述,该产品非常适合那些对电力供应稳定性要求较高的工业自动化项目。强烈推荐给需要高可靠电源保障的应用场合。

2907079参数

参数
电池数量 -
电池容量 -
化学特性 -
电池尺寸 -
电池类型 -
标称电压 -
长*宽*高 125mm*47mm*130mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2907079厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2907079数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电池 PHOENIX CONTACT 2907079 2907079数据手册

2907079封装设计

查看详情并下载
Symbol
Footprint
3D Model
