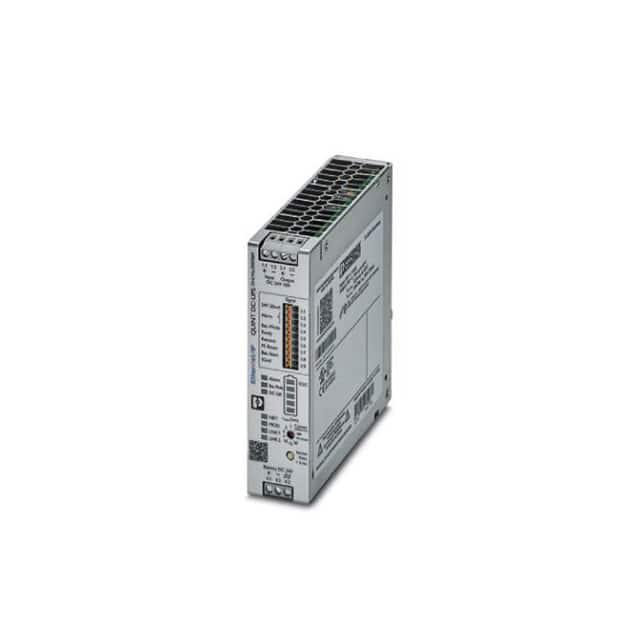

2906994

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,不间断电源,QUINT4-UPS/24DC/24DC/5/EIP,Phoenix Contact UPS电源, 18 → 32V 直流输出, 240W, DIN 导轨安装
供应商型号: 1805495
供应商: 欧时
标准整包数: 1

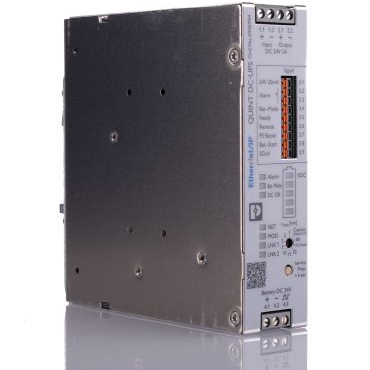

PHOENIX CONTACT 不间断电源系统(UPS)和配电单元 2906994

2906994概述

    QUINT4-UPS/24DC/24DC/5 技术手册

    产品简介


    QUINT4-UPS/24DC/24DC/5 是一款不间断电源(UPS)设备,旨在确保在电力供应故障时对关键负载的持续供电。该产品具备智能电池管理系统,适用于多种类型的电池(如VRLA、VRLA-WTR和LI-ION),并提供高性能的充电能力。此外,QUINT4-UPS还具备扩展的负载管理和多种通信接口,广泛应用于工业自动化、数据中心等领域。

    技术参数


    - 输入电压: 24 V DC
    - 输入电压范围: 18 V DC ... 30 V DC
    - 电流消耗(Imax): 8.3 A
    - 固定连接阈值
    - 欠压: 22 V DC
    - 浪涌电压: 30 V DC
    - 输出电压范围: 18 V DC ... 30 V DC
    - 输出电流
    - IN: 5 A
    - IStat. Boost: 6.25 A
    - IDyn. Boost: 10 A (5秒)
    - ISFB: 30 A (15 ms)
    - 输出功率
    - PN: 120 W
    - PStat. Boost: 150 W
    - PDyn. Boost: 240 W (5秒)
    - 效率: 98%
    - 额定容量(无附加充电器): 0.8 Ah ... 40 Ah
    - 充电电流(可配置): 最大1.5 A
    - 平均无故障时间(MTBF): > 1184000 小时 (40°C)
    - 工作温度范围: -25 °C ... 70 °C
    - 重量: 0.5 kg
    - 尺寸: 35 mm / 130 mm / 125 mm

    产品特点和优势


    1. 智能电池管理: 采用IQ技术进行可靠的剩余服务时间和缓冲时间的确定;支持多种电池技术。
    2. 高性能电池充电: 提供最大5 A的充电电流。
    3. 扩展的负载管理: 包括能量监测、PC模式和冷启动功能。
    4. 多种通信接口: 支持USB、PROFINET、EtherNet/IP™和EtherCAT®协议,便于集成到不同系统中。
    5. 高可靠性: MTBF超过1184000小时,在极端条件下依然可靠。

    应用案例和使用建议


    应用场景:
    - 工业自动化: 在关键负载需要持续供电的情况下,如PLC控制系统。
    - 数据中心: 确保服务器和其他关键设备在电力故障时仍能正常运行。
    使用建议:
    - 安装时确保符合电气规范,特别是在高湿度和低温环境下需注意散热。
    - 配置合适的充电电流以延长电池寿命,避免过充或欠充。
    - 定期检查电池状态,确保电池性能良好。

    兼容性和支持


    QUINT4-UPS/24DC/24DC/5 与多种通信接口兼容,如USB、PROFINET、EtherNet/IP™ 和 EtherCAT®,可用于不同的自动化控制系统。PHOENIX CONTACT 提供了详细的文档和技术支持,包括PROFINET、EtherNet/IP™ 和 EtherCAT® 的具体配置方法。

    常见问题与解决方案


    1. 问题: 设备无法启动。
    - 解决办法: 检查输入电压是否在规定范围内,确认电池连接正确。
    2. 问题: 输出电压不稳定。
    - 解决办法: 调整输出电流设置,检查电池健康状况。
    3. 问题: 数据通信异常。
    - 解决办法: 检查通信线路连接,重新配置通信参数。

    总结和推荐


    QUINT4-UPS/24DC/24DC/5 不仅具备高性能的电池管理和高效的电源转换能力,还提供了丰富的通信接口,适用于多种复杂的应用场景。综合考虑其高效、可靠和灵活的特点,我们强烈推荐使用此产品。无论是工业自动化还是数据中心,QUINT4-UPS都是值得信赖的选择。

2906994参数

参数
最小输入电压 18V(DC)
输出数量 1
AC 插座数量 -
输出功率 -
备份时间 25min
电压-输出1 30V
最大输入电压 30V(DC)
长*宽*高 125mm*35mm*130mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2906994厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2906994数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 不间断电源系统(UPS)和配电单元 PHOENIX CONTACT 2906994 2906994数据手册

2906994封装设计

查看详情并下载
Symbol
Footprint
3D Model
