1190297

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,LPT2,5/2-5,0,PCB端子,Phoenix Contact PCB端子台, 2路, 5mm节距, 通孔
供应商型号: 1190297
供应商: Master
标准整包数: 100

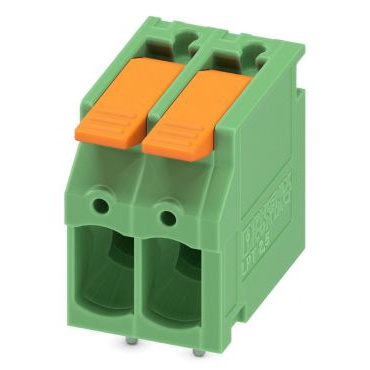

PHOENIX CONTACT 接线座- 接头/插头和插口 1190297

1190297概述


    产品简介


    本文将介绍一款来自PHOENIX CONTACT的产品——LPT 2,5/ 2-5,0型PCB终端块。这款终端块采用推入式连接方式,特别适用于印刷电路板上的接线。它具备良好的电气特性和机械强度,广泛应用于工业自动化、电力传输系统及通信设备等领域。

    技术参数


    - 产品型号:LPT 2,5/ 2-5,0
    - 额定电流:24 A
    - 额定电压:400 V
    - 导体横截面:2.5 mm²
    - 安装角度:0°
    - 引脚间距:5 mm
    - 连接方式:推入式杠杆连接
    - 包装形式:单包装(每包100个)
    - 材料属性:
    - 接触部分材料:铜合金
    - 表面处理:锡镀层(10 - 16 μm)
    - 温度范围:
    - 存储/运输温度:-40 °C ... 70 °C
    - 安装温度:-5 °C ... 100 °C
    - 工作温度:-40 °C ... 105 °C(受电流载荷/降额曲线影响)

    产品特点和优势


    - 连接便利性:采用无工具操作的杠杆原理,方便快捷地连接和断开导线。
    - 可靠的接触:清晰的杠杆位置提供了可靠的导线连接反馈,确保长期稳定接触。
    - 安全可靠:定义的接触力确保长期接触稳定,接触电阻低,符合国际标准。
    - 直观操作:彩色操作杠杆设计便于识别,提高操作效率。

    应用案例和使用建议


    - 应用场景:适用于需要高可靠性连接的场合,如工业控制系统的配电板。
    - 使用建议:
    - 在高温环境下使用时,注意散热以避免因过热导致的连接失效。
    - 定期检查连接部位是否有松动现象,确保电气安全。


    兼容性和支持


    - 兼容性:该产品可以与其他同类PCB终端块兼容,使用时请注意接线方向和规格一致性。
    - 支持:PHOENIX CONTACT提供详尽的技术文档和客户支持服务,确保用户能正确使用和维护产品。

    常见问题与解决方案


    - 问题1:连接导线时出现接触不良。
    - 解决方案:请检查导线是否已正确推入并紧固到导线压接点。确保无裸露的导线,并清除可能存在的灰尘或杂质。
    - 问题2:在高温环境下工作时温度过高。
    - 解决方案:在高温环境中使用时,请确保有足够的散热空间,必要时增加散热装置。

    总结和推荐


    这款PHOENIX CONTACT的LPT 2,5/ 2-5,0型PCB终端块凭借其卓越的电气特性和坚固耐用的设计,在各类应用场景中表现出色。它的可靠连接性和高效操作特性使其成为工业和商业应用的理想选择。我们强烈推荐该产品用于要求高可靠性的电气工程中。
    如有进一步的需求或疑问,欢迎访问PHOENIX CONTACT官方网站获取更多技术支持。

1190297参数

参数
长*宽*高 17.8mm(长度)
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1190297厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1190297数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1190297 1190297数据手册

1190297封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.9756 ¥ 8.1113
300+ $ 0.9712 ¥ 8.075
500+ $ 0.933 ¥ 7.7578
1000+ $ 0.9021 ¥ 7.4963
2500+ $ 0.8936 ¥ 7.3176
5000+ $ 0.8894 ¥ 7.283
7500+ $ 0.8851 ¥ 7.2485
10000+ $ 0.8851 ¥ 7.2485
库存: 500
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 811.13
直接购买
加入购物车
