2907067

厂牌: PHOENIX CONTACT

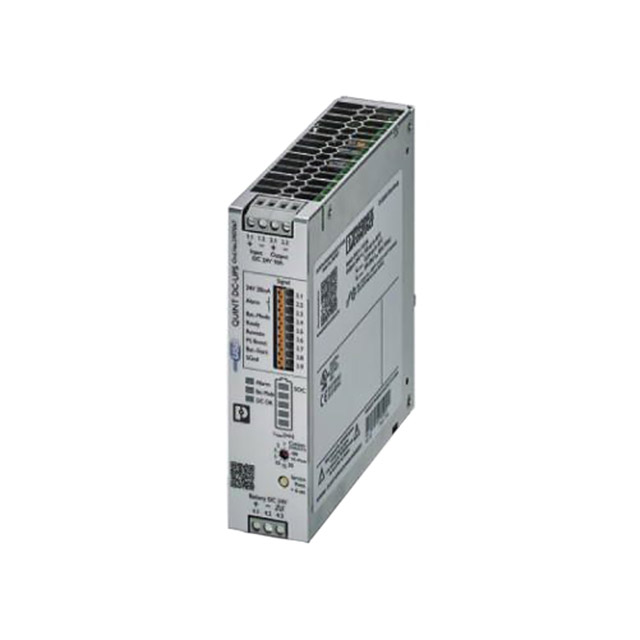

产品描述: 菲尼克斯,不间断电源,QUINT4-UPS/24DC/24DC/10/USB,Phoenix Contact UPS电源, 18 → 32V 直流输出, 480W, DIN 导轨安装
供应商型号: 2919374
供应商: 海外现货
标准整包数: 1

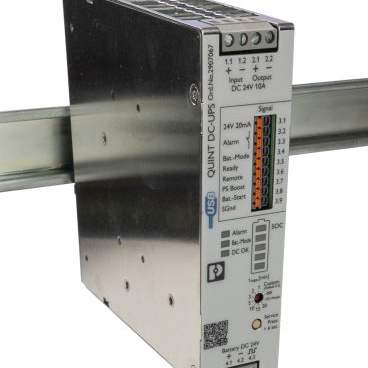

PHOENIX CONTACT 不间断电源系统(UPS)和配电单元 2907067

2907067概述

    文章标题:深入解析QUINT4-UPS/24DC/24DC/10 电源管理系统的全面介绍

    1. 产品简介


    QUINT4-UPS/24DC/24DC/10是一款高性能的不间断电源(Uninterruptible Power Supply,UPS),专为24V直流系统设计。它主要应用于需要稳定供电的工业场景中,例如自动控制系统、通信设备及计算机服务器。该产品利用先进的智能电池管理技术(IQ Technology)确保在主电源失效时,能够快速、平稳地切换到备用电源,保障负载的连续运行。

    2. 技术参数


    输入电压
    - 输入电压范围:18V至30V DC
    - 额定电压:24V DC
    - 输入电流最大值:16.2A
    - 额定输出电流:10A
    - 动态输出电流:20A (5秒内)
    - 短路保护:是
    - 无负载电流:48mA
    - 过压保护:30V DC
    输出特性
    - 输出电压范围:18V至30V DC
    - 最大输出功率:480W (5秒内)
    - 无负载时功耗:1.2W
    - 能效:通常为98%
    温度与环境适应性
    - 操作温度范围:-25°C 至 70°C(超过60°C后效率下降)
    - 冷启动测试温度:-40°C
    - 储存/运输温度范围:-40°C 至 85°C
    - 相对湿度:≤95% (非冷凝状态)
    其他
    - 尺寸:35 mm × 130 mm × 125 mm
    - 重量:0.5kg
    - MTBF (平均无故障时间):2065000小时(25°C环境)

    3. 产品特点和优势


    - 智能电池管理技术(IQ Technology):可靠确定剩余服务时间和缓冲时间,自动检测并支持多种电池技术(如铅酸电池、锂离子电池)。
    - 强大的电池充电器:提供高达5A的充电电流,可显著提高充电速度。
    - 扩展负载管理:能监测输出电压、电流和电池电压,通过PC模式实现无数据丢失的关机操作,并具备冷启动功能。
    - 多样的通信接口:支持USB、PROFINET、EtherNet/IP和EtherCAT协议,便于集成到不同类型的网络环境中。

    4. 应用案例和使用建议


    案例一:信号电平配置
    对于某些应用,可能需要将信号电平配置为与特定控制单元兼容。例如,将PS Boost信号设为低电平以激活电池充电电流减少的功能,这可以通过连接信号输入来实现。
    案例二:电池并联
    在需要增加总容量的应用中,可以将最多五块相同型号的电池并联连接。这不仅增加了储能能力,还提高了系统的可靠性。
    使用建议
    - 确保电池连接正确,避免极性接反。
    - 在极端环境下工作时,考虑加装额外的绝缘材料保护连接线。
    - 定期检查电池状态,确保UPS始终处于最佳工作状态。

    5. 兼容性和支持


    - 通信兼容性:支持多种通信接口,包括USB、PROFINET、EtherNet/IP和EtherCAT,使其易于集成到现有的自动化系统中。
    - 技术支持:Phoenix Contact提供了详细的技术文档和在线资源,用户可以通过官方网站下载最新的固件更新和使用指南。
    - 维护支持:如果设备出现故障,建议联系制造商进行专业维修。未经许可擅自拆解可能导致保修失效。

    6. 常见问题与解决方案


    - Q: 如何识别UPS需要更换电池?
    - A: 当LED显示电池低电量警告或通过网络监控工具报告电池容量低于预设阈值时,应及时更换电池。

    - Q: 如果出现通信错误,应如何处理?
    - A: 检查物理连接是否松动或损坏,确认通信协议设置正确,并尝试重启UPS以恢复通信。

    7. 总结和推荐


    综合评估
    QUINT4-UPS/24DC/24DC/10凭借其高效的能量转换率、智能电池管理和多样的通信选项,在各种工业环境中表现出色。尤其是其能够在紧急情况下迅速切换到电池供电,确保关键负载的持续运行,非常适合需要高可靠性电源保障的应用场合。
    推荐使用
    强烈推荐使用QUINT4-UPS/24DC/24DC/10作为数据中心、自动化生产线及其他需要稳定电力供应的关键系统的核心组件。该产品能够有效提升系统的可靠性和工作效率,值得广泛采用。

2907067参数

参数
AC 插座数量 -
输出功率 -
备份时间 25min
电压-输出1 30V
最大输入电压 30V(DC)
最小输入电压 18V(DC)
输出数量 1
长*宽*高 125mm*35mm*130mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2907067厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2907067数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 不间断电源系统(UPS)和配电单元 PHOENIX CONTACT 2907067 2907067数据手册

2907067封装设计

查看详情并下载
Symbol
Footprint
3D Model
