3240080

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,O型电缆端头,C-RC2,5/M6DIN,Lug Terminal Copper Silver 21.5mm
供应商型号: 277-11154-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 端子 - 电线接头端子 3240080

3240080概述

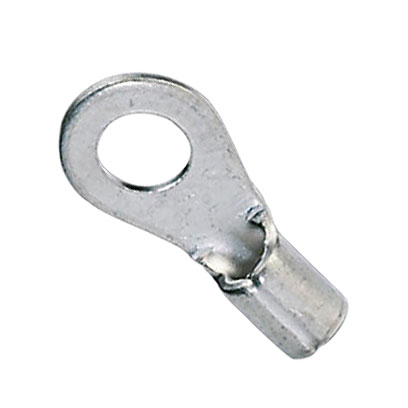

    高品质电子元器件:环形电缆端子C-RC 2.5/M6 DIN
    本文将详细介绍环形电缆端子C-RC 2.5/M6 DIN(产品编号:3240080)的各项特性和应用场景,旨在帮助用户更好地理解和使用这一优质电子元器件。

    产品简介


    环形电缆端子是一种广泛应用于电气连接领域的基础部件,主要用于电线与接线端子或电气设备之间的可靠连接。本产品特别适用于工业自动化、配电系统、建筑布线等领域。C-RC 2.5/M6 DIN环形电缆端子的主要功能是提供稳定且安全的电气连接,确保电路的连续性和可靠性。

    技术参数


    - 尺寸和材料
    - 长度(b): 21.5 mm
    - 宽度(a): 11 mm
    - 绝缘套长度(c): 5 mm
    - 绝缘套内径(d): 2.3 mm
    - 中心至绝缘套的距离(e): 11 mm
    - 内径(f): 6.5 mm
    - 材料厚度(g): 0.8 mm
    - 电气特性
    - 导线截面: 1.1 - 2.5 mm²
    - 螺纹规格: M6
    - 剥离长度: 8 mm
    - 材料: 铜
    - 颜色: 银色
    - 环境条件
    - 工作温度范围: 110 °C

    产品特点和优势


    1. 优质材料: 环形电缆端子采用高质电解铜制成,并经过镀锡处理,有效防止腐蚀,提高使用寿命。
    2. 高导电性能: 硬焊压接区的设计保证了最佳的导电性能和高拉力承受能力。
    3. 高效工具适配: 可与CRIMPFOX系列的专用工具配合使用,实现快速、高效的压接操作。

    应用案例和使用建议


    环形电缆端子C-RC 2.5/M6 DIN通常用于电力分配系统的末端连接,如工业自动化设备、大型电机控制中心等场合。为了获得最佳效果,建议用户:
    - 在安装前确保导线的清洁和适当的剥离长度。
    - 使用指定的专用工具进行压接操作,以确保连接的稳定性和安全性。
    - 定期检查连接部位,以确保长期的电气性能。

    兼容性和支持


    - 兼容性: 该产品适用于多种标准螺纹规格,可以与不同类型的接线端子和设备无缝对接。
    - 厂商支持: 凤凰接触提供详尽的产品文档和技术支持服务,包括安装指南、故障排除手册等资源。

    常见问题与解决方案


    - Q: 连接处出现松动怎么办?
    - A: 检查是否使用正确的工具进行了压接操作;确认导线的插入深度是否正确;如仍无法解决,请联系技术支持。

    - Q: 如何延长产品寿命?
    - A: 保持良好的存储环境,避免潮湿和高温;定期检查并紧固连接部位。

    总结和推荐


    综上所述,环形电缆端子C-RC 2.5/M6 DIN是一款高性能、高可靠性的电子元器件,适用于广泛的工业和商业应用场景。其独特的设计和优质的材料使其在市场上具备显著的竞争优势。对于需要高度可靠电气连接的项目,我们强烈推荐选用这款产品。

3240080参数

参数
长*宽*高 21.5mm*11mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3240080厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3240080数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3240080 3240080数据手册

3240080封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.414 ¥ 3.4983
库存: 7849
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.49
直接购买
加入购物车
