1197585

产品分类: 传感器配件
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 传感器分线盒, M8分线盒, 10端口, 3线路, 30V 直流
供应商型号: 277-1197585-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 传感器配件 1197585

1197585概述

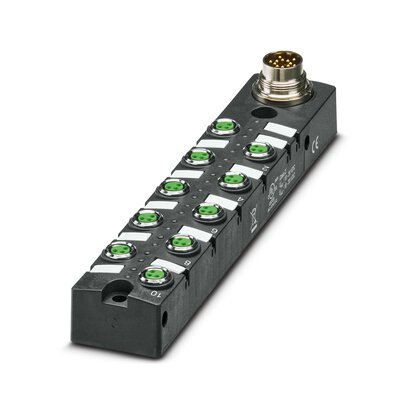

    # 技术手册:SACB-10/3-L-M16-M8 HD 分布式箱

    产品简介


    SACB-10/3-L-M16-M8 HD 是一款分布式箱(distributor box),适用于标准工业应用。其主要功能是通过标准化接口实现传感器和执行器的连接及管理。该设备广泛应用于自动化控制系统中,以提高系统的可靠性和效率。

    技术参数


    主要技术规格
    - 型号: SACB-10/3-L-M16-M8 HD
    - 项号: 1197585
    - 产品编号: BF3BCB
    - 销售键: BF40
    - 重量 (含包装): 166.9 克
    - 重量 (不含包装): 22.22 克
    - 材料:
    - 接头: 铜合金
    - 外壳: 聚对苯二甲酸丁二醇酯 (PBT)
    - 密封圈: 氟橡胶 (FKM)
    性能参数
    - 工作电压范围: 0 - 30 V DC
    - 额定电流: 6 A
    - 最大电流承载能力: 2 A
    - 操作温度范围: -20°C 至 80°C
    - 防护等级: IP67
    - 连接方法:
    - 传感器/执行器连接: M8 接口
    - 主电缆连接: M16 插座连接
    连接数据
    - 接线端子紧固扭矩:
    - 传感器/执行器电缆: 0.2 Nm
    - 主电缆连接: 1.5 Nm
    - 安装螺丝固定外壳: 0.8 Nm
    尺寸和外形
    - 宽度: 30 mm
    - 高度: 27 mm
    - 长度: 156.4 mm
    信号显示
    - 状态显示: 是
    - 指示灯颜色: 绿色(供电模块);黄色(输入/输出)
    工作环境
    - 标准: IEC 61076-2-104
    - 认证: 符合欧盟RoHS标准

    产品特点和优势


    - 安全性高: 采用成型外壳和高防护等级 (IP67),确保在复杂工业环境下的可靠性。
    - 易诊断: 方便快速且易于进行故障诊断,从而增加机器的可用性。
    - 多插槽设计: 10个插槽,3个位置,便于扩展和灵活配置。

    应用案例和使用建议


    应用场景
    适用于自动化控制系统、工业机器人和生产线的传感器及执行器管理。
    使用建议
    - 在布线时应注意弯曲半径要求,避免过度弯曲导致防护等级下降。
    - 未使用的插槽需密封,确保系统稳定运行。

    兼容性和支持


    - 兼容性: 与标准M8传感器和M16电缆插头兼容。
    - 制造商支持: 提供详细的技术文档和售后服务支持。

    常见问题与解决方案


    问题与解决方案
    1. 问题: 系统无法正常供电。
    - 解决方案: 检查供电电压是否在0至30 V DC范围内,确认连接电缆无损坏且正确安装。
    2. 问题: 状态指示灯异常。
    - 解决方案: 检查供电模块电压是否正常,排查连接线路是否有短路或断路现象。

    总结和推荐


    综合评估
    SACB-10/3-L-M16-M8 HD 分布式箱以其高防护等级、方便的诊断功能和良好的兼容性,在工业自动化领域表现出色。尤其适用于需要可靠连接和诊断的应用场景。
    推荐使用
    强烈推荐在自动化控制系统和生产线上使用该设备,其稳定性和易用性将大大提高系统的整体性能和效率。
    了解更多详细信息和订购,请访问 [凤凰接触官网](https://www.phoenixcontact.com/us/products/1197585)。

1197585参数

参数
零件状态 在售
包装方式 散装

1197585厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1197585数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 传感器配件 PHOENIX CONTACT 1197585 1197585数据手册

1197585封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 170.7992 ¥ 1429.3758
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1429.37
