3000652

产品分类: 接线座- 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,COMBI插座,PPC2,5-NS/1-L,菲尼克斯 非熔断型接线端子, COMBI系列, 5.2mm节距, 推入式端接, 26 → 12 AWG,26 → 14(灵活)AWG线规, 24A, 500 V
供应商型号: Q-3000652
供应商: 期货订购
标准整包数: 50

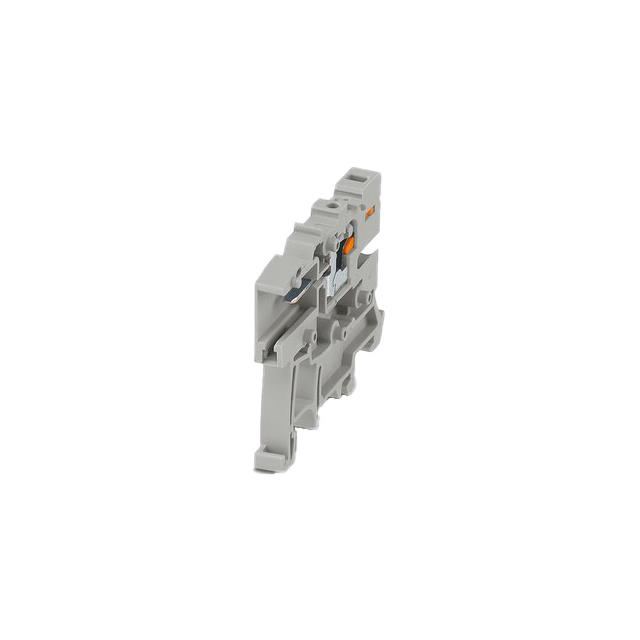

PHOENIX CONTACT 接线座- 其他 3000652

3000652概述

    COMBI Coupling 技术手册解读

    1. 产品简介


    COMBI耦合器是一种用于电力传输的终端耦合器,主要应用于电缆槽和分配箱中。它通过插头接触方式实现安全和节省空间的安装。这种耦合器支持自组装,允许用户轻松自行安装。
    主要功能:
    - 安全可靠地连接电缆导线
    - 通过推入式技术(Push-in technology)实现快速连接
    - 适用于狭小空间的应用场合
    应用领域:
    - 电缆槽内导线的连接
    - 分配箱内的电力传输系统
    - 各类工业自动化控制设备

    2. 技术参数


    - 基本参数:
    - 额定电压:500 V
    - 额定电流:24 A
    - 额定导体截面积:2.5 mm²
    - 连接方法:推入式连接(Push-in connection)
    - 配置数量:1个位置
    - 导体截面范围:0.14 mm² - 4 mm²
    - 物理特性:
    - 尺寸(宽×高×深):5.2 mm × 41 mm × 32.1 mm(标准安装时)
    - 安装类型:NS 35/15,NS 35/7.5,NS 35
    - 材料:阻燃材料,符合V-0级UL 94防火等级
    - 颜色:灰色(RAL 7042)
    - 环境适应性:
    - 操作温度范围:-60 °C 至 +70 °C
    - 存储/运输温度范围:-25 °C 至 +60 °C(短时间最高可达-60 °C至+70 °C)
    - 相对湿度范围:20% 至 90%
    - 电气测试:
    - 冲击电压测试:测试电压7.3 kV,结果通过
    - 短时耐受电流测试:0.3 kA(2.5 mm²导体截面),结果通过
    - 工频耐压测试:测试电压1.89 kV,结果通过

    3. 产品特点和优势


    - 紧凑设计:COMBI耦合器的紧凑设计使其特别适合狭小空间的布线需求。
    - 易于安装:推入式连接技术使得安装更加简便,无需专业工具即可操作。
    - 高可靠性:通过严格的电气测试验证了其在高压和大电流条件下的稳定性。
    - 多功能性:能够处理不同类型的导体截面,满足多种应用需求。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于各类工业控制系统的布线系统中,特别是在机柜、配电箱和电缆沟内。
    - 使用建议:
    - 在使用过程中应遵循正确的安装步骤,确保所有连接牢固可靠。
    - 对于柔性导体,建议使用带有塑料套筒的端子进行连接,以增强稳定性和安全性。
    - 在极端环境下使用时,需要特别注意温度和湿度的影响,确保其正常运行。

    5. 兼容性和支持


    - 兼容性:COMBI耦合器可以与其他标准的NS 35型导轨直接安装使用,方便与其他电气元件集成。
    - 厂商支持:提供详细的技术文档和用户手册,以及相关的技术支持服务。用户可以通过访问制造商网站下载详细的安装指南和认证证书。

    6. 常见问题与解决方案


    - 问题一:安装时导体难以推入
    - 解决方案:确保导体截面符合要求,并使用平行压接工具辅助安装,以提高连接质量。

    - 问题二:电气测试未能通过
    - 解决方案:检查电气连接是否正确,确保没有松动或损坏。如果问题依然存在,建议联系制造商寻求技术支持。

    7. 总结和推荐


    综上所述,COMBI耦合器以其高效可靠的性能、灵活多样的安装方式以及良好的环境适应能力,在电力传输领域表现出色。对于需要在狭小空间内进行高效电气连接的应用场合,这款产品无疑是一个优秀的选择。推荐用于各种工业控制系统和配电设备中,尤其是那些需要高效、稳定连接的场合。

3000652参数

参数
长*宽*高 41mm*5.2mm*32.1mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3000652厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3000652数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 其他 PHOENIX CONTACT 3000652 3000652数据手册

3000652封装设计

查看详情并下载
Symbol
Footprint
3D Model
