1458606

产品分类: 传感器配件
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 651-1458606
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 传感器配件 1458606

1458606概述

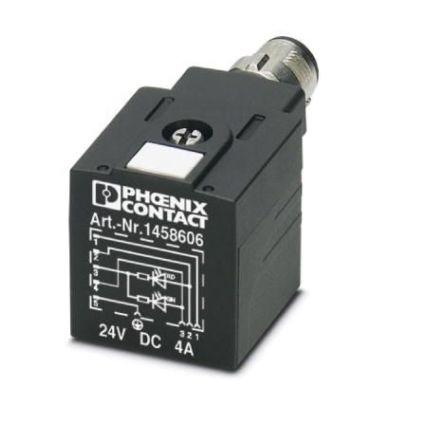

    # SAC-5P-MR/AD-2L SCO 阀连接器技术手册

    产品简介


    SAC-5P-MR/AD-2L SCO 是一款适用于工业自动化控制系统的5芯阀连接器。它配备有M12弯头连接器,能够确保稳定的电力传输和信号传输。此连接器通过采用先进的SPEEDCON插拔技术,确保了快速可靠的连接。该产品主要用于各种工业环境,特别是在与压力开关(如AD型)配合使用时,能够在高压环境下提供卓越的性能。

    技术参数


    基本参数
    - 型号: SAC-5P-MR/AD-2L SCO
    - 包装单位: 1 STK
    - GTIN: 4046356639057
    - 销售代码: BF1GDA
    - 位数: 5
    技术规格
    - 连接方式: M12插拔式连接器
    - 额定电压: 24 V AC / 24 V DC
    - 额定电流: 4 A(40°C)
    - 绝缘电阻: ≥100 MΩ
    - 污染等级: 3
    - 工作温度范围: -25 °C 至 85 °C (阀门插头)
    - 防护等级: IP65, IP67
    - 电涌电压类别: II
    - 防插错编码: A - 标准
    - 标准/规程:
    - IEC 61076-2-101
    - EN 175301-803
    尺寸和材料
    - 中央螺杆阀连接器: M3 x 29
    - 连接螺圈材料: 锌铸,镀镍
    - 接触件材料: CuSn
    - 接触件载体材料: PA66
    - 阀插头插针材料: CuSn
    - 阀插头插针镀层材料: Sn
    - 电磁阀插头的插芯材料: PA 6.6
    - 外壳材料: TPU

    产品特点和优势


    SAC-5P-MR/AD-2L SCO 阀连接器的主要优势在于其可靠性和耐久性。具体特点包括:
    - 高速连接: 采用SPEEDCON插拔技术,确保快速、可靠的连接。
    - 多重防护: 达到IP65和IP67防护等级,适用于严苛的工业环境。
    - 多种电气特性: 支持多种电压和电流规格,适用范围广泛。
    - 集成指示灯: 内置2只LED指示灯,便于实时监控状态。
    - 防插错编码: 提供额外的安全性,避免误插带来的损坏。

    应用案例和使用建议


    应用案例
    SAC-5P-MR/AD-2L SCO 主要应用于工业控制系统中,例如工厂自动化、能源管理、机械设备等领域。具体应用包括与AD型压力开关相连,用于监测和控制管道系统中的压力变化。
    使用建议
    - 在安装前请确保插拔次数不超过规定限度(至少50次)。
    - 使用配套的扭矩工具(如TSD-M 1.2NM扭矩螺丝刀),以确保连接可靠。
    - 定期检查连接部位是否有松动或损坏迹象,并及时更换配件。

    兼容性和支持


    SAC-5P-MR/AD-2L SCO 可与多种工业控制系统兼容。对于任何安装或维护问题,可联系凤凰股份有限公司获取专业支持。该产品获得多项国际认证,包括CSAus、EAC和DNV GL,确保在全球范围内的广泛适用性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳固 | 使用配套的扭矩螺丝刀调整扭矩,确保达到0.6 Nm的标准值。 |
    | 指示灯异常 | 检查连接线缆是否有破损,确认电源供应正常。 |
    | 无法承受高压力 | 确认使用环境温度未超出规定范围,更换为更高防护等级的产品。 |

    总结和推荐


    综上所述,SAC-5P-MR/AD-2L SCO 阀连接器凭借其高效、稳定和可靠的特点,在工业控制领域具有广泛的适用性。无论是在安全性、耐用性还是功能性方面都表现优异,因此强烈推荐用于各类工业自动化项目。建议用户在使用过程中严格按照技术手册操作,以充分发挥其性能优势。

1458606参数

参数
安装方式 磁性安装
零件状态 在售
包装方式 散装

1458606厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1458606数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 传感器配件 PHOENIX CONTACT 1458606 1458606数据手册

1458606封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.289 ¥ 306.6421
5+ $ 34.4412 ¥ 291.0281
10+ $ 33.2208 ¥ 280.7158
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 306.64
