3031267

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接地端子,ST2,5-TWIN-PE,菲尼克斯 接地端子排, ST 2.5-TWIN-PE系列, 绿色/黄色
供应商型号: 14M-3031267
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 3031267

3031267概述

    ST 2,5-TWIN-PE Modular Terminal Block 技术手册

    产品简介

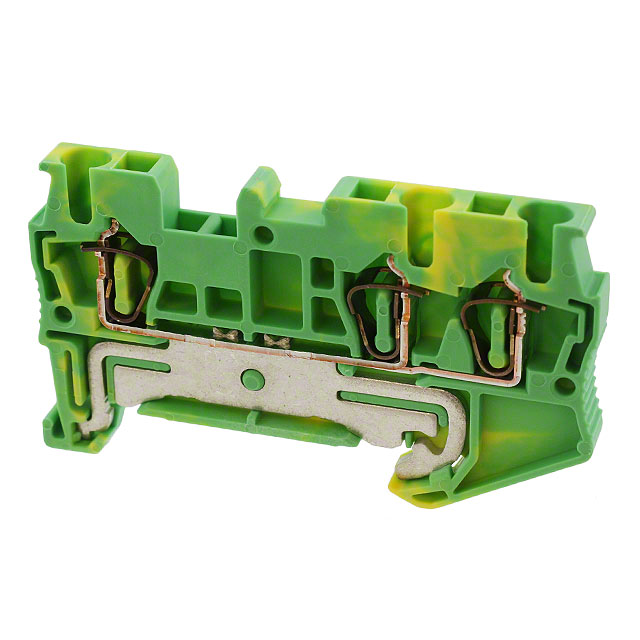

    ST 2,5-TWIN-PE 是一款由 PHOENIX CONTACT 公司生产的接地端子模块。这种端子块采用弹簧夹连接方式,适用于多种导线截面积,广泛应用于工业控制、建筑自动化及机械设备等领域。它能够提供可靠的电气连接,并通过多个配件增强了安装和标识的灵活性。

    技术参数


    | 参数类别 | 具体数值 |

    | 连接类型 | 弹簧夹连接 |
    | 导线截面积 | 固态:0.08 mm² 至 4 mm² |
    绞合:0.08 mm² 至 2.5 mm² |
    | AWG 截面积 | 28 至 12 |
    | 颜色 | 绿黄色 |
    | 尺寸 | 宽度:5.2 mm,长度:60.5 mm,高度:NS 35/7.5:36.5 mm 或 NS 35/15:44 mm |
    | 额定冲击电压 | 8 kV |
    | 污染等级 | 3 |
    | 冲击电压类别 | III |
    | 绝缘材料组 | I |
    | 剥线长度 | 10 mm |

    产品特点和优势


    - 弹簧夹连接:提供可靠且快速的电气连接,适用于高振动环境。
    - 多功能兼容:可处理各种导线尺寸,简化布线过程。
    - 易于标识:颜色和配件使安装和维护更为方便。
    - 安全合规:符合多项认证标准(如 WEEE、RoHS),确保环保安全。

    应用案例和使用建议


    - 应用场景:常用于工业自动化系统、建筑自动化及机械设备的电气布线。
    - 使用建议:根据实际情况选择合适的导线截面和剥线长度,确保正确的连接稳定性。此外,在安装过程中,注意按照制造商的指导手册正确操作以确保最佳效果。

    兼容性和支持


    - 兼容性:可与多种导线和电气组件配合使用,确保良好的电气性能和机械稳定性。
    - 支持:制造商提供详尽的用户文档和技术支持服务,包括在线帮助中心和客户服务热线,确保用户能够获得及时的技术支持和解决方案。

    常见问题与解决方案


    - 问题1:导线连接不稳定
    - 解决方案:检查导线的剥线长度是否符合要求,并确认连接是否紧密无误。
    - 问题2:绝缘失效
    - 解决方案:更换已损坏或老化的绝缘部件,并确保所有连接处均经过充分测试。
    - 问题3:标识不清晰
    - 解决方案:使用制造商提供的标记工具,按照规范进行准确标识,避免混淆。

    总结和推荐


    ST 2,5-TWIN-PE 在工业应用中表现出卓越的稳定性和可靠性,具有广泛的适用范围和便捷的操作特点。其独特的弹簧夹连接技术和多样化的产品配件使其成为电气工程中的优选。强烈推荐给需要高性能接地端子模块的项目团队。

3031267参数

参数
长*宽*高 60.5mm(长度)*5.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3031267厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3031267数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3031267 3031267数据手册

3031267封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.0215
10+ ¥ 17.9422
30+ ¥ 15.7541
100+ ¥ 15.3165
300+ ¥ 14.7301
1000+ ¥ 14.301
库存: 26
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 20.02
