3070300

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,刀闸分断接线端子,USST4-MT,菲尼克斯 分断端子, USST 4-MT系列, 单层, 灰色, 螺钉端接, 20A
供应商型号: 651-3070300
供应商: Mouser
标准整包数: 1

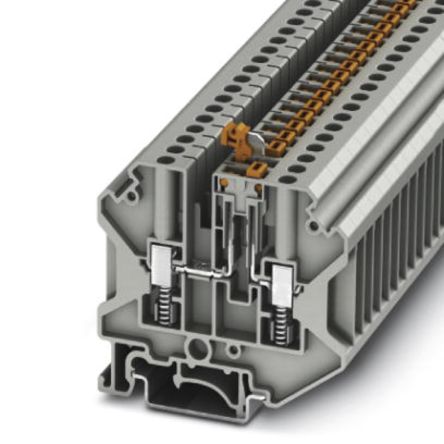

PHOENIX CONTACT 端子 - 专用端子 3070300

3070300概述

    电子元器件产品技术手册:刀形断路端子块 USST 4-MT

    1. 产品简介


    刀形断路端子块(型号USST 4-MT)是专为电气连接而设计的产品。其主要功能在于确保电路的安全隔离与断开操作。此产品广泛应用于工业自动化控制、电源系统、配电盘等领域,特别适合需要频繁断开和闭合电路的应用场景。

    2. 技术参数


    - 额定电压: 500 V (最高可达690 V,污染等级为II)
    - 额定电流: 20 A (最大负荷电流:20 A,导线截面积6 mm²时)
    - 连接方式: 螺钉连接带弹簧支撑
    - 导线截面积范围: 固体导线 0.2 mm² 至 6 mm²;柔性导线 0.2 mm² 至 4 mm²
    - 适用导线标准: AWG 24 至 10
    - 长度: 63.4 mm
    - 宽度: 6.2 mm
    - 高度: NS 35/7,5 为 57.3 mm;NS 35/15 为 64.8 mm;NS 32 为 62.3 mm
    - 绝缘材料: PA(聚酰胺)
    - 阻燃等级: UL 94 V0
    - 绝缘材料温度指数: DIN EN 60216-1 (VDE 0304-21) 标准下为 125 °C
    - 浪涌电压耐受能力: 6 kV
    - 绝缘电压测试: 通过 1.89 kV 工频耐压试验

    3. 产品特点和优势


    - 双重保护: 手背和手指均享有防护保证,安全可靠。
    - 高抗拉强度: 通过各种载荷测试,确保稳固连接。
    - 优异的机械稳定性: 满足各类苛刻环境下的使用要求。
    - 防火性能优越: 通过了多项国际防火标准测试,适用于轨道交通等领域。

    4. 应用案例和使用建议


    - 工业自动化控制: 可用于工业自动化生产线上的控制信号传输,确保安全可靠的电力供应。
    - 配电系统: 在复杂电力系统的布线工程中,作为关键部件提供稳定的电路连接。
    - 使用建议: 建议在安装过程中遵循制造商的操作规范,确保正确连接以实现最佳效果。定期检查其工作状态,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性: 支持多种导线标准,可与不同规格的导线灵活匹配。
    - 制造商支持: 凭借全球化的服务体系,提供及时的技术咨询和支持。

    6. 常见问题与解决方案


    - 问题: 导线固定不牢固。
    - 解决方案: 确保使用合适的螺钉扭矩,并检查是否有异物干扰。
    - 问题: 连接处发热。
    - 解决方案: 检查连接点是否松动或过载,必要时更换导线。

    7. 总结和推荐


    综合来看,这款刀形断路端子块在安全性、稳定性及适用范围方面表现出色,适用于多种复杂的电气应用场合。鉴于其高标准的质量和出色的性能表现,强烈推荐在需要频繁断开和闭合电路的环境中使用。

3070300参数

参数
长*宽*高 63.4mm(长度)*6.2mm(宽度)
安装方式 螺纹安装
零件状态 在售

3070300厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3070300数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3070300 3070300数据手册

3070300封装设计

查看详情并下载
Symbol
Footprint
3D Model
