1736768

厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 651-1736768
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1736768

1736768概述


    产品简介

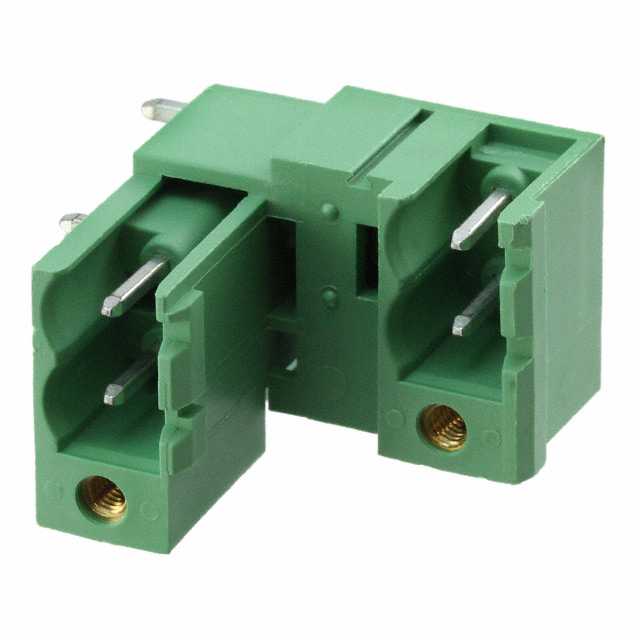

    MDSTB 2,5/2-GFR-5,08 是一款适用于印刷电路板(PCB)的接线端子头。该产品主要功能是为电气设备提供安全可靠的连接。它广泛应用于工业控制、自动化系统、电力传输和配电等领域,能够有效满足各种复杂的连接需求。

    技术参数


    - 产品类型:PCB接线端子头
    - 产品系列:MDSTB 2,5/..-GF
    - 产品线:COMBICON Connectors M
    - 额定电压(III/2):320 V
    - 额定电流:10 A
    - 接触电阻:1.3 mΩ
    - 接触表面:镀锡铜合金(Sn)
    - 接触连接方式:焊接式针脚
    - 针脚布局:线性排列
    - 孔径:1.4 mm
    - 焊针长度:3.23 mm
    - 引脚间距:5.08 mm
    - 封装类型:纸盒包装
    - 安装方式:波峰焊
    - 颜色:绿色
    - 认证:cULus Recognized, DNV GL, VDE Zeichengenehmigung, CSA

    产品特点和优势


    1. 螺钉固定法兰:确保机械稳定性和长期可靠性。
    2. 设计灵活性:允许不同连接技术的连接器共用一个接线端子头,提高设计灵活性。
    3. 易于更换:通过插件模块简化PCB的更换过程。
    4. 标准安装方式:全球范围内均可使用。
    5. 多级导体连接:支持更高的接触密度,便于设计更紧凑的设备。

    应用案例和使用建议


    该产品在多种应用场景中表现出色,例如工业控制系统和自动化设备。以下是一些具体的应用案例及使用建议:
    - 工业控制系统:在复杂的控制系统中,使用MDSTB 2,5/2-GFR-5,08可以有效地减少布线复杂度并提升连接的可靠性。
    - 自动化设备:对于需要高度集成的自动化系统,该接线端子头能够提供稳定可靠的连接,确保系统的正常运行。
    - 电力传输与配电:在电力传输和分配系统中,使用该产品可确保电流和电压的有效传输,降低故障率。
    使用建议:确保接线时按照规范进行操作,避免负载下插拔,以延长产品的使用寿命。同时,在选择配套的插头时,注意选择兼容的型号以确保整体的电气性能。

    兼容性和支持


    MDSTB 2,5/2-GFR-5,08 接线端子头与以下插头兼容:MVSTB 或 FKCV 插头。然而,不能与TMSTBP 插头配合使用。制造商提供了全面的技术支持和服务,以确保用户能够在整个生命周期内获得帮助。

    常见问题与解决方案


    - 问题:如何正确安装该接线端子头?
    - 解答:首先确保接线板已清洗干净,然后将接线端子头放置在适当位置,使用合适的工具拧紧螺钉,直至达到规定扭矩值。

    - 问题:如何确保长期可靠性?
    - 解答:定期检查接线端子头的安装情况,确保螺钉紧固到位,避免负载下的插拔操作。此外,应遵循产品使用说明中的预防措施。

    总结和推荐


    MDSTB 2,5/2-GFR-5,08 接线端子头以其出色的电气性能和高可靠性在众多应用场合中表现出色。其独特的设计和灵活的兼容性使其成为市场上的一款优秀产品。总的来说,强烈推荐在工业控制、自动化系统和其他相关应用中使用该产品,以确保系统的高效运行和稳定性。

1736768参数

参数
长*宽*高 22.1mm(长度)*15.2mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1736768厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1736768数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1736768 1736768数据手册

1736768封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.797 ¥ 65.8846
10+ $ 7.315 ¥ 61.8118
25+ $ 6.9336 ¥ 58.5889
50+ $ 6.7068 ¥ 56.6725
100+ $ 6.1776 ¥ 52.2007
250+ $ 5.8905 ¥ 49.7747
500+ $ 5.7435 ¥ 48.5326
库存: 78
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 65.88
直接购买
加入购物车
