1861170

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,穿墙式连接器,DFK-PC4/4-G-7,62-FS4,8,Phoenix Contact 7.62mm间距4p插拔式接线端子 直通接头, DFK-PC 4/4-G-7.62-FS4.8系列, 800 V, 铲形, 绿色
供应商型号: 651-1861170
供应商: Mouser
标准整包数: 1

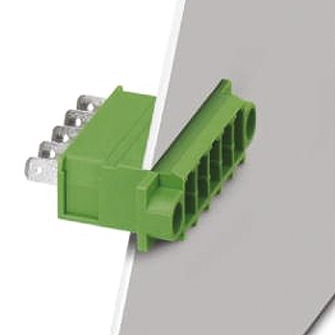

PHOENIX CONTACT 重载连接器 - 插件/模块 1861170

1861170概述


    产品简介


    DFK-PC 4/4-G-7.62-FS4.8 基础接线片
    DFK-PC 4/4-G-7.62-FS4.8 是一款用于电路连接的电子元器件,主要用于配电盘和其他设备中。它的主要功能是提供稳定的电气连接,确保电流能够安全可靠地传输。这款基础接线片适用于多种工业和商业场合,特别是在需要高电流承载能力和可靠性的应用环境中。

    技术参数


    - 额定电压 (III/2):400 V
    - 最大负荷电流:15 A
    - 绝缘材料:PA
    - 燃点等级(UL 94):V2
    - 电气标准:符合 EN-VDE 标准
    - 插孔间距:7.62 mm
    - 导体截面:
    - 固体导体:最小 0.2 mm²,最大 4 mm²
    - 绞合导体:最小 0.2 mm²,最大 4 mm²
    - 绝缘材料组:I
    - 冲击耐压等级:6 kV
    - UL/CUL 使用群组:
    - 群组 B:最高 300 V,最大 20 A
    - 群组 C:最高 300 V,最大 20 A

    产品特点和优势


    DFK-PC 4/4-G-7.62-FS4.8 的主要优势在于其稳固可靠的连接性能。具体特点如下:
    - 内部滑动插接连接:便于安装和维护,可根据需求选择焊锡连接方式。
    - 兼容性强:可插入 PC 4 和 PC 5 接口。
    - 安装简便:侧面有安装耳片,通过螺钉固定。
    - 适应性强:适用于厚度为 1 到 5 毫米的面板安装。
    - 认证齐全:符合多项国际标准(如 CSA、UL、GOST 等),保证产品在不同地区的合规性。

    应用案例和使用建议


    该基础接线片广泛应用于工业自动化、建筑自动化、能源管理等领域。例如,在配电盘中用于电源分配、传感器信号传输等场合。为了确保最佳性能和使用寿命,建议在使用时注意以下几点:
    - 检查接口清洁度:安装前确保接口干净无污垢,避免接触不良。
    - 正确选择导线规格:根据实际负载电流选择合适的导线截面。
    - 合理布局:避免因过热导致的安全隐患,合理规划布线路径。

    兼容性和支持


    DFK-PC 4/4-G-7.62-FS4.8 可与其它型号的 Phoenix Contact 产品配合使用,以实现更复杂的电气系统集成。Phoenix Contact 为客户提供详尽的技术支持和售后服务,确保客户能顺利安装和使用该产品。此外,还提供了相应的配件和工具,如螺丝套件和标记卡片,帮助用户更好地进行设备管理和标识。

    常见问题与解决方案


    - 问题:插接后接触不良
    - 解决方案:检查接口是否清洁,重新安装并确保接口紧密贴合。
    - 问题:电流承载能力不足
    - 解决方案:检查所选导线截面是否符合要求,必要时更换合适的导线。
    - 问题:无法找到正确的螺丝套件
    - 解决方案:咨询销售代表或访问官方网页查找相关配件信息。

    总结和推荐


    总体来看,DFK-PC 4/4-G-7.62-FS4.8 是一款性能稳定、应用广泛的电子元器件。其坚固的结构、灵活的安装方式以及优良的电气特性使其在众多应用场合中表现出色。如果你正在寻找一种可靠的配电盘连接解决方案,那么这款产品将是一个值得考虑的选择。强烈推荐给需要高电流承载能力和良好稳定性的项目。

1861170参数

参数
长*宽*高 37.35mm*45.7mm*14.3mm
安装方式 法兰安装,螺纹安装
零件状态 在售
包装方式 散装

1861170厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1861170数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 插件/模块 PHOENIX CONTACT 1861170 1861170数据手册

1861170封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.5575 ¥ 97.6609
10+ $ 10.6056 ¥ 89.6173
25+ $ 10.2924 ¥ 86.9708
50+ $ 9.9036 ¥ 83.6854
100+ $ 9.1152 ¥ 77.0234
250+ $ 8.19 ¥ 69.2055
500+ $ 7.8015 ¥ 65.9227
1000+ $ 7.3605 ¥ 62.1962
库存: 36
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 97.66
