1671137

产品分类: 传感器配件
厂牌: PHOENIX CONTACT
产品描述: 电磁阀插头, SACC系列, DIN 43650型, 3P+E, 24 V 交流, 母座
供应商型号: 2163581
供应商: 欧时
标准整包数: 1
PHOENIX CONTACT 传感器配件 1671137

1671137概述

    SACC-V-3CON-PG9/A-1L-S 阀门连接器技术手册

    1. 产品简介

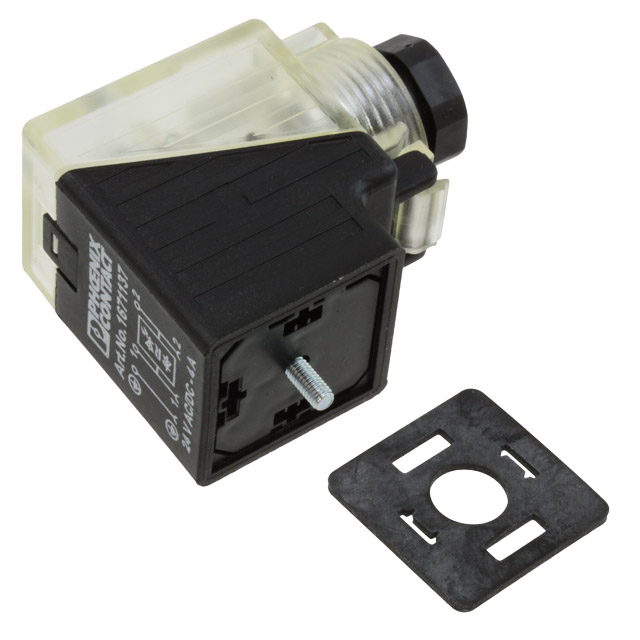

    SACC-V-3CON-PG9/A-1L-S 是一款来自 PHOENIX CONTACT 的三针型阀门连接器,适用于多种工业应用。此连接器设计紧凑,拥有一个LED状态指示灯,支持保护电路,并通过螺丝连接和电缆螺纹连接方式与外部设备进行可靠连接。其防护等级为IP65,适用于恶劣的工作环境。

    2. 技术参数


    - 额定电流:4A(40°C)
    - 额定电压:24V
    - 位置数:3
    - 体积电阻:≤4MΩ
    - 绝缘电阻:>2GΩ
    - 环境温度范围(操作):-25°C至60°C
    - 标准/法规:符合阀体连接器 EN 175301-803
    - 过电压类别:II类
    - 污染程度:3级
    - 接触材料:CuSn
    - 接触表面材料:Ag
    - 阀体插头材料:PBT
    - 外壳和阀体材料:PA
    - 连接类型:螺丝连接
    - 导线横截面积:最小0.34mm²,最大2.5mm²;AWG最小22,最大13
    - 外部电缆直径:6mm至8mm
    - 状态显示:黄色LED
    - 保护电路/组件:Z二极管

    3. 产品特点和优势


    - 防护等级高:达到IP65,能够抵抗灰尘和水溅。
    - 多功能状态显示:配备一个黄色LED,方便监控设备状态。
    - 可靠的连接方式:采用螺丝连接,确保连接稳定可靠。
    - 环保合规:自2006年1月起符合WEEE/RoHS标准,环保且易于回收。
    - 适应性强:能够在广泛的温度范围内工作(-25°C至60°C),适用于各种工业环境。

    4. 应用案例和使用建议


    SACC-V-3CON-PG9/A-1L-S 主要应用于需要高压保护的应用场合,如工业自动化、机械设备等。建议在选择此产品时,根据具体应用场景考虑工作环境的温度和湿度,以确保连接器的正常工作。
    - 工业自动化系统:可以作为控制模块的一部分,用于监测和控制机器的状态。
    - 机械设备:安装在机械设备上,以连接电源和传感器信号。
    - 恶劣环境下的应用:由于其高防护等级,特别适合于户外或粉尘较多的工厂环境。
    使用建议:
    - 确保连接器与所需导线横截面积匹配,避免过载。
    - 定期检查连接处是否有松动,确保连接稳固。

    5. 兼容性和支持


    该阀门连接器与市面上大多数控制系统和设备兼容,可广泛应用于自动化控制和机械设备。PHOENIX CONTACT 提供全面的技术支持和服务,包括产品咨询、安装指导和技术培训。

    6. 常见问题与解决方案


    - Q: 连接器无法正常工作。
    - A: 检查连接器是否正确安装,确认连接线缆无损坏,必要时更换新的线缆。
    - Q: LED状态指示灯不亮。
    - A: 检查连接器是否接通电源,确认线路没有短路,必要时检查内部连接线。
    - Q: 连接器的防护等级降低。
    - A: 清洁连接器和周围区域,检查是否有破损,及时更换受损部件。

    7. 总结和推荐


    SACC-V-3CON-PG9/A-1L-S 阀门连接器凭借其高防护等级、多功能状态显示和稳定的连接性能,成为工业自动化和机械设备的理想选择。它不仅适用于苛刻的工作环境,还提供了良好的用户体验。因此,我们强烈推荐此产品给需要高性能连接器的用户。

1671137参数

参数
零件状态 在售
包装方式 散装

1671137厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1671137数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 传感器配件 PHOENIX CONTACT 1671137 1671137数据手册

1671137封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.4018 ¥ 130.1454
5+ $ 13.8591 ¥ 117.1091
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 130.14
