1139022

产品分类: 其他电源配件
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 控制器, 断路器配件
供应商型号: 277-1139022-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 其他电源配件 1139022

1139022概述

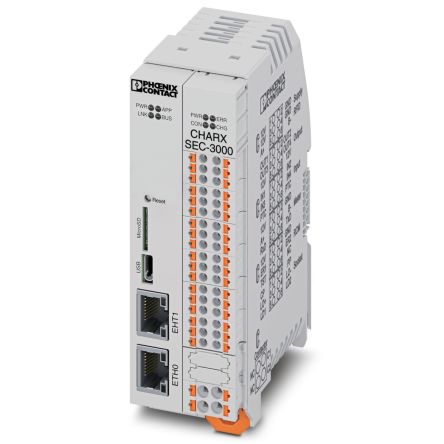

    CHARX SEC-3000 AC Charging Controller

    1. 产品简介


    CHARX SEC-3000 是一款高级交流充电控制器,适用于电动汽车(EV)充电站。它采用嵌入式Linux系统,支持IEC 61851-1标准,并具有三种操作模式:独立模式、客户端模式和服务器模式。该控制器集成了多种接口和通信协议,包括以太网、USB-C、Modbus/TCP和MQTT,为用户提供强大的控制能力和灵活的数据管理。
    主要功能:
    - 支持IEC 61851-1充电标准。
    - 兼容Mode 3充电模式。
    - 集成安全功能,保护系统免受潜在的直流残余电流影响。
    - 配备多个输入输出端口,支持各种传感器和执行器连接。
    应用领域:
    - 电动汽车充电站
    - 能源管理系统
    - 工业自动化
    - 智能建筑

    2. 技术参数


    以下是CHARX SEC-3000的主要技术规格:
    | 参数 | 规格 |

    | 产品类型 | 交流充电控制器 |
    | 控制系统 | 嵌入式Linux系统 |
    | 供电电压 | 12 V DC ±5% |
    | 最大电流消耗 | 2 A(独立运行) |
    | 数字输入端口 | 4个 |
    | 输入电压范围(数字输入) | 0 V ... 3 V (Off),9 V ... 15 V (On) |
    | 数字输出端口 | 4个 |
    | 输出电压 | ≤ 12 V (低侧运行) |
    | 输出电流 | 最大 600 mA |
    | 接口 | 以太网(2个),USB-C,RS-485,DIN铁路总线 |
    | 数据存储 | 8 GB eMMC |

    3. 产品特点和优势


    CHARX SEC-3000 具有以下显著特点和优势:
    - 嵌入式Linux系统:提供了强大的操作系统支持,易于定制化和开发。
    - 丰富的接口支持:提供多种接口,方便与其他设备连接和通信。
    - 多功能应用:适用于不同领域的应用场景,如工业自动化、智能建筑等。
    - 高性能数据管理:支持Modbus/TCP和MQTT协议,确保数据传输的稳定性和可靠性。
    - 安全性:集成的残余电流检测和保护功能确保系统运行的安全性。

    4. 应用案例和使用建议


    应用案例:
    - 在某城市中心的公共停车场,CHARX SEC-3000用于实现高效、智能的电动汽车充电服务。通过安装该控制器,能够实现远程监控和管理,提升用户体验。
    使用建议:
    - 优化配置:根据具体应用场景选择合适的通信协议和接口。
    - 定期维护:确保硬件和软件的定期更新,保障系统的稳定运行。
    - 环境适应性:注意控制器的工作温度范围,避免极端环境下使用。

    5. 兼容性和支持


    CHARX SEC-3000 支持以下外部设备连接:
    - 能量计
    - RFID读取器
    - 直流残余电流监测模块
    - 连接器电缆
    此外,厂商提供全面的技术支持和维护服务,确保客户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. Q: 如何正确安装CHARX SEC-3000?
    - A: 参考用户手册中的安装指南,确保严格按照步骤进行安装。
    2. Q: 如何配置通信协议?
    - A: 通过CHARX控制模块的配置界面进行设置,确保所选协议与实际需求匹配。
    3. Q: 如何处理连接错误?
    - A: 确认所有连接线缆和接口是否正确连接,检查相关设备的电源和通信状态。

    7. 总结和推荐


    CHARX SEC-3000 作为一款高性能的交流充电控制器,在电动汽车充电领域具备卓越的性能和广泛的应用前景。它不仅拥有嵌入式Linux系统的强大支持,还具备丰富的接口和多样的应用模式。无论是对稳定性、安全性还是灵活性有高要求的应用场景,这款控制器都能完美胜任。因此,我们强烈推荐CHARX SEC-3000给那些寻求高品质、高性能电动汽车充电解决方案的用户。

1139022参数

参数
包装方式 散装

1139022厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1139022数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他电源配件 PHOENIX CONTACT 1139022 1139022数据手册

1139022封装设计

查看详情并下载
Symbol
Footprint
3D Model
