2315117

产品分类: 背板连接器 - 其他
厂牌: PHOENIX CONTACT

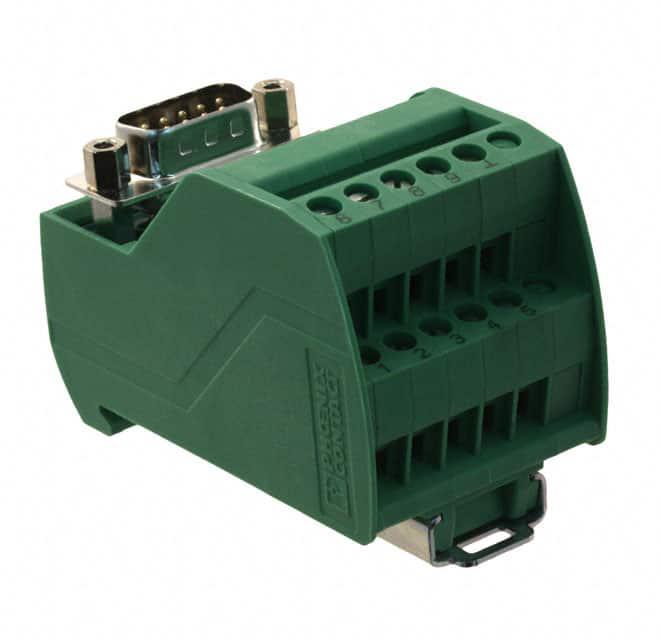

产品描述: 菲尼克斯,接口模块,VIP-2/SC/D9SUB/M,Phoenix Contact D-Sub接口模块, 9针, 公插
供应商型号: Q-2315117
供应商: 国内现货
标准整包数: 1

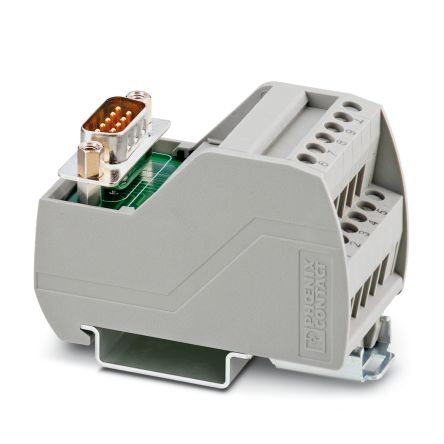

PHOENIX CONTACT 背板连接器 - 其他 2315117

2315117概述


    产品简介


    VARIOFACE Professional (VIP) 是一款适用于工业应用的电子元器件,旨在实现1:1无源接线,特别适合需要快速且无故障连接现场设备的应用场合,例如过程控制或运动控制器。通过采用D-sub电缆连接至控制器,并利用螺钉笼端子连接到现场设备,用户能够节省宝贵的安装和调试时间。该产品提供两种和三种级别的现场I/O配置,可容纳9位、15位、25位、37位和50位D-sub电缆连接器,涵盖公头和母头版本。为了方便在开关柜内识别设备,VIP集成了一条通道,可以使用全范围的ZB夹具,从而提供灵活的模块标记选项,并且提供了在螺纹连接表面上进行信号标记的功能。

    技术参数


    - 产品类型: VARIOFACE Professional,D-sub微型插头连接器
    - 连接类型: 螺丝连接
    - 电压范围: 125 V AC/DC(IEC, UL),105 V AC/DC(CSA)
    - 最大电流: 每个引脚2 A,VIP-3/SC/D50SUB…型号每根引脚限制为1 A
    - 温度范围: 工作温度 -20°C 到 50°C,存储/运输温度 -20°C 到 70°C
    - 湿度: 可达95%(非冷凝)
    - 海拔: 最大2000米
    - 污染等级: 2级
    - 安装: NS 35(符合EN 50022标准),任何方向
    - 防浪涌电压等级: II类
    - 空气爬电距离: 符合IEC 60664, DIN EN 50178, IEC 62103标准
    - 认证: UL 508(E238705),CSA 61010-01: 04

    产品特点和优势


    - 紧凑设计:减少控制柜内的空间需求
    - 清晰标识:I/O布线标识,便于设备安装时识别
    - 灵活标记:集成的ZB通道支持灵活的设备标识
    - 易于安装和拆卸:单个金属安装脚允许轻松地安装和移除到安装导轨上
    - 灵活定位:可移动的安装脚使模块在布线期间能够灵活定位

    应用案例和使用建议


    VIP 适用于多种工业自动化场景,特别是在需要快速可靠的设备连接的应用中。例如,在过程控制系统中,它可以简化信号传输,提高系统的整体可靠性。此外,VIP还可应用于机器人控制、传感器数据采集等场景。建议在使用VIP时,确保所有连接都遵循制造商推荐的紧固扭矩值(0.5-0.6 Nm),以保证最佳性能和安全性。

    兼容性和支持


    VIP 支持与现有标准安装导轨(如NS 35)的兼容安装。制造商提供详细的文档和支持服务,用户可以通过访问官方网站下载最新的文档和指南,确保获取最新和准确的技术资料。

    常见问题与解决方案


    - 问题: 安装过程中发现紧固扭矩过高
    - 解决方案: 确保使用适当的扭矩扳手,并按照规定的范围(0.5-0.6 Nm)紧固螺丝。
    - 问题: 连接信号不稳
    - 解决方案: 检查连接线缆是否符合标准要求,并确保连接点清洁无污渍。
    - 问题: 模块无法正确安装到导轨上
    - 解决方案: 检查安装脚是否对齐并正确放置,确保安装轨道没有损坏或变形。

    总结和推荐


    VARIOFACE Professional 以其紧凑的设计、灵活的模块定位能力和清晰的标识显著提升了系统安装和维护效率。其高可靠性和广泛的适用性使其成为工业自动化领域的一个优秀选择。强烈推荐给那些寻求高效、可靠的现场设备连接解决方案的工程师和系统集成商。

2315117参数

参数
长*宽*高 34.7mm*65.5mm*65.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

2315117厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2315117数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 其他 PHOENIX CONTACT 2315117 2315117数据手册

2315117封装设计

查看详情并下载
Symbol
Footprint
3D Model
