3046430

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,UT6-HESILA250(6,3X32),保险丝接线端子,保险丝接线端子, UT 6 - HESILA系列, 单层, 黑色, 10A
供应商型号: Q-3046430
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 接线座- Din 轨道/通道 3046430

3046430概述


    产品简介

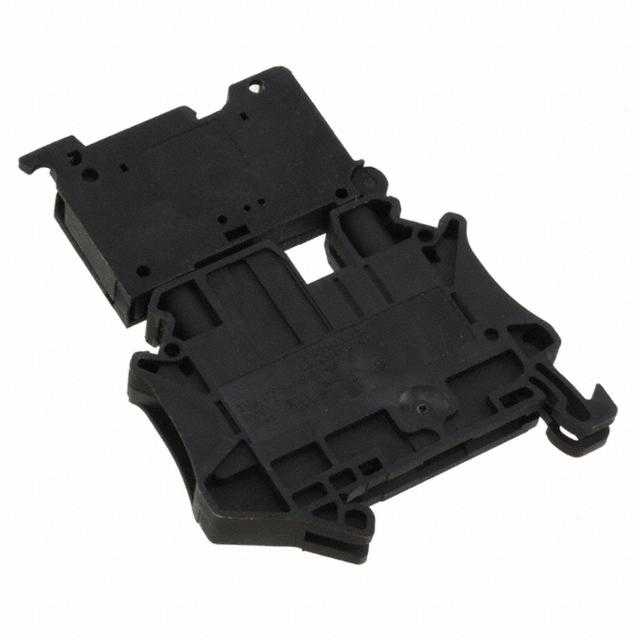

    UT 6-HESILA 250 (6,3X32) 是一款具有螺钉连接方式的保险丝接线端子块,适用于多种电气应用场合。该产品的核心特点是通过保险丝保护电路,以防过载和短路情况的发生。该模块可以用于电路保护,特别适用于需要高可靠性的工业控制设备、自动化系统和其他电力分配网络。

    技术参数


    - 保险丝类型:G / 6,3 x 32,玻璃材质
    - 额定电流:10 A
    - 额定电压:250 V(作为保险丝接线端子块使用);500 V(作为断开接线端子块使用)
    - 宽度:8.2 mm
    - 长度:57.8 mm
    - 高度(NS 35/7.5):73 mm
    - 高度(NS 35/15):80.5 mm
    - 绝缘材料:PA,符合UL 94 V0阻燃等级
    - 污染等级:3级
    - 冲击电压类别:III类
    - 绝缘材料组:I类
    - 接线依据标准:IEC 60947-7-3
    - 额定浪涌电压:6 kV
    - 连接导体截面积:实心导线最小0.2 mm²,最大10 mm²;绞合导线最小0.2 mm²,最大10 mm²
    - 导线标称尺寸:AWG最小24,最大8
    - LED电压范围:交流/直流110 V至250 V
    - LED电流范围:0.1 mA至0.5 mA
    - 螺丝连接方式:M4螺纹
    - 紧固力矩:最小1.5 Nm,最大1.8 Nm

    产品特点和优势


    UT 6-HESILA 250 (6,3X32) 以其卓越的保护能力、可靠性及稳定性著称。它在恶劣的工作环境中依然能保持出色的性能,适合各种电力系统和自动化装置。该产品的黑色外壳使其易于辨认且具有良好的机械强度。其玻璃保险丝的采用,提供了可靠的过流保护,从而避免了因短路而造成的设备损坏。此外,该产品还具备认证标志,如CB、CSA、CUL、GL、KEMA、UL等,确保其安全性和合规性。

    应用案例和使用建议


    UT 6-HESILA 250 (6,3X32) 广泛应用于自动化控制系统、电力配电设备、工业控制系统等领域。具体来说,在工厂自动化和控制系统中,它被用来保护重要的控制回路和电源线路。为了确保安装效果最佳,用户应选择合适规格的导线,并严格按照规定的紧固力矩进行安装,以避免导线松动或绝缘层损坏。对于多个模块的串联安装,可以参考应用图纸,使用插件桥进行连接,从而简化布线过程。

    兼容性和支持


    UT 6-HESILA 250 (6,3X32) 可与多种电气配件和工具配套使用,例如绝缘套管(MPS-IH系列)、测试适配器(PAI-4和PS-8)、断路器和插件桥(FBS系列)。制造商还提供全面的技术支持和售后服务,确保用户在购买和使用过程中获得满意的服务体验。通过访问官方网站,用户还可以获取详细的安装手册和技术文档,以帮助更好地理解和使用产品。

    常见问题与解决方案


    1. 问:安装时如何保证螺丝的正确紧固力矩?
    - 答:建议使用扭矩扳手并参照产品手册中的规定力矩范围(最小1.5 Nm,最大1.8 Nm)来确保螺丝紧固力矩的准确性。这样可以防止由于过紧或过松导致的电气连接不良或结构损坏。
    2. 问:如果发现保险丝频繁烧毁,可能是什么原因造成的?
    - 答:可能是负载过大或者存在内部短路现象。应检查负载是否正常以及接线是否有短路点。若有必要,更换更高额定电流的保险丝或寻找故障原因进行修复。

    总结和推荐


    综上所述,UT 6-HESILA 250 (6,3X32) 是一款性能稳定、适用广泛的保险丝接线端子块。它的优势在于可靠的保护能力、良好的机械和电气性能以及广泛的应用领域。因此,无论是工业控制还是电力分配系统,这款产品都值得推荐。对于需要高可靠性和良好性能的电气应用场合,UT 6-HESILA 250 (6,3X32) 将是理想的选择。

3046430参数

参数
长*宽*高 57.8mm(长度)*8.2mm(宽度)
安装方式 螺纹安装
零件状态 在售

3046430厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3046430数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3046430 3046430数据手册
