3270225

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电位分配端子,PTRVB8-FI/BU,
供应商型号: PY-3270225
供应商: 海外现货
标准整包数: 10
PHOENIX CONTACT 端子 - 专用端子 3270225

3270225概述


    产品简介

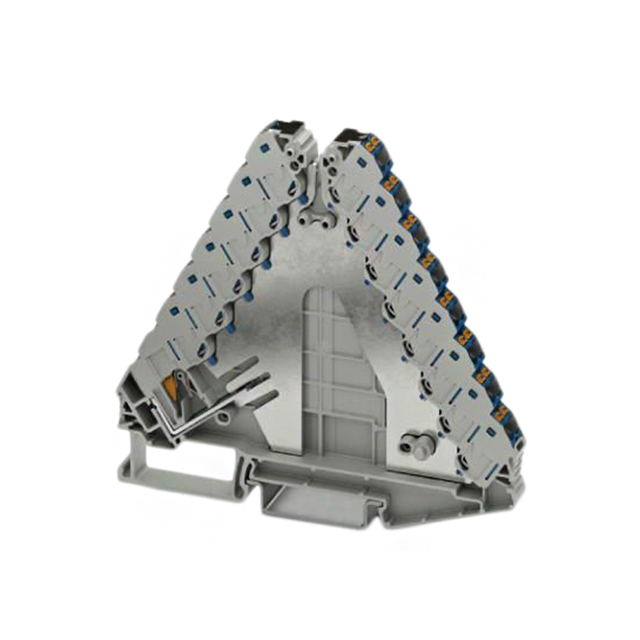

    本文介绍了型号为PTRVB 8-FI /BU的潜在分配器(Potential Distributor),它是一种适用于工业自动化和控制系统的电子元器件。这种潜在分配器的主要功能是用于电气连接和信号传输。该产品广泛应用于工业控制系统、自动化设备以及铁路车辆等领域。

    技术参数


    - 产品类型: 潜在分配器
    - 额定电压: 250 V
    - 额定电流: 17.5 A (最大总电流可达37 A)
    - 连接方式: 推入式连接
    - 连接截面积范围: 刚性导体:0.14 mm²至6 mm²;柔性导体:0.14 mm²至1.5 mm²
    - 固定方式: DIN 35/7.5, DIN 35/15
    - 颜色: 灰色(RAL 7042),连接元件为蓝色
    - 绝缘材料: PA (聚酰胺),温度指数:125°C(绝缘材料)
    - 电气测试: 额定浪涌电压4 kV,短路耐受电流可达0.72 kA (6 mm²导体截面)

    产品特点和优势


    PTRVB 8-FI /BU具有以下显著特点和优势:
    - 高接触质量: 推入式技术确保了出色的接触质量,能够替代传统的Wire-Wrap®和TERMI-POINT®连接方式。
    - 紧凑设计: 使得该分配器能够在有限的空间内进行无工具接线,特别适合空间受限的应用场合。
    - 桥接能力: 可以实现高达6 mm²导体截面的供电能力,具备桥接功能,提高了灵活性。
    - 多种认证: 获得了多项国际认证,如IEC 60947-7-1、cULus Recognized等,确保了其可靠性和合规性。

    应用案例和使用建议


    应用案例
    PTRVB 8-FI /BU典型应用包括工业控制系统、自动化的机械设备以及铁路车辆中的信号和电源连接。例如,在一个自动化工厂环境中,它可以用于各种控制柜和配电盘中的接线连接,以确保系统安全稳定运行。
    使用建议
    - 接线注意事项: 在安装时应确保导体截面符合规格要求,并正确剥离绝缘层。
    - 环境适应性: 注意操作环境的温度和湿度条件,避免在超出规定的温度范围内使用,以防止过热或损坏。
    - 认证合规: 确认所使用的电缆和配件符合相关标准,如IEC 60947-7-1等。

    兼容性和支持


    PTRVB 8-FI /BU可以与多种类型的电气设备兼容,特别是对于工业自动化和铁路车辆的应用。制造商提供了详尽的技术支持和售后服务,包括安装指导、维修服务和更换零件等。

    常见问题与解决方案


    - Q1: 导体截面如何选择?
    A1: 根据具体应用场景和负载需求选择合适的导体截面。通常建议参考技术手册中的“最大总电流”和“最大负载电流”参数。

    - Q2: 如何正确安装?
    A2: 确保按照手册中的说明进行安装,注意剥离长度和导体截面匹配,避免过度弯曲或损伤导线。

    总结和推荐


    PTRVB 8-FI /BU是一款集高性能、高可靠性于一体的电子元器件。其独特的推入式连接技术和高耐温材料使其在各种严苛环境下仍能保持稳定的电气性能。推荐用于需要高接触质量和紧凑设计的应用场景,尤其是在工业自动化和轨道交通等领域。此外,其广泛的认证和高性价比也是值得推荐的重要因素。

3270225参数

参数
长*宽*高 100mm(长度)*8.3mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3270225厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3270225数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3270225 3270225数据手册
