3060063

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,UP4/1-MBU,插拔件,菲尼克斯 接线端子插头, Terminal Plug, UP 4/ 1-M BU系列, 用于Din Rail, 螺钉安装
供应商型号: 651-3060063
供应商: Mouser
标准整包数: 1

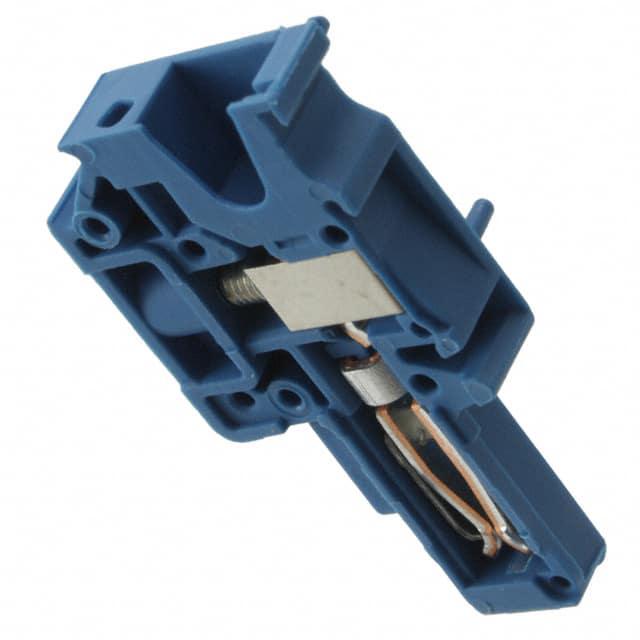

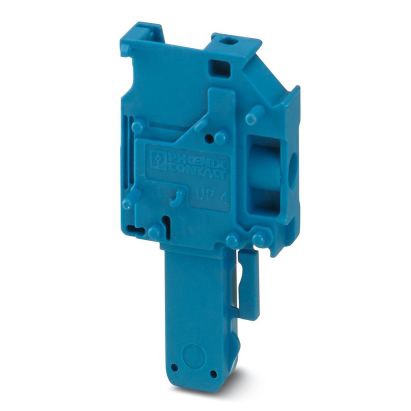

PHOENIX CONTACT 接线座- 接头/插头和插口 3060063

3060063概述

    Plug-UP 4/1-M BU - 3060063 技术手册

    1. 产品简介


    Plug-UP 4/1-M BU - 3060063 是一种自组装插件连接器,设计用于简化现场接线过程。该连接器采用螺丝连接方式,可直接安装在单个位置上,具有多种颜色组合。该产品适用于各种工业环境,例如自动化系统、机械设备及控制面板中的电线连接。

    2. 技术参数


    - 连接方式:螺丝连接
    - 额定电流:32 A(适用于6 mm²导体截面)
    - 额定电压:800 V
    - 最小导体截面:0.2 mm²(实心导体)
    - 最大导体截面:6 mm²(实心导体)
    - 最大导体截面(柔性):6 mm²(适用于24 AWG至10 AWG)
    - 工作温度范围:根据 UL 94 V0标准
    - 绝缘材料:PA(聚酰胺)

    3. 产品特点和优势


    - 易于自组装:用户可以自行组装,无需专业工具,从而节省时间和成本。
    - 高载流能力:能够承受高达32 A的负载电流,适用于需要高电流的应用场合。
    - 阻燃材料:符合 UL 94 V0标准,确保了安全性和可靠性。
    - 多用途连接:可与不同类型的终端块配合使用,增加了灵活性和通用性。

    4. 应用案例和使用建议


    应用案例:该连接器广泛应用于自动化系统、机械设备、工业控制系统等,用于连接电源、传感器和其他电子元件。具体示例包括:
    - 自动化设备中的电源供应连接
    - 机械设备中的传感器信号传输
    - 控制柜中的信号传输线连接
    使用建议:
    - 在安装前,确保所有部件都正确无误。
    - 使用适当的扭矩(0.6 Nm 至 0.8 Nm)紧固螺丝,以确保稳定可靠的连接。
    - 定期检查连接状态,确保没有松动或损坏。

    5. 兼容性和支持


    该产品与多种标准兼容,如:
    - IEC 61984
    - UL 94 V0
    - CSA
    制造商提供了丰富的配件支持,如:
    - 终端盖
    - 防护罩
    - 绝缘套管
    - 屏蔽连接夹
    - 应力释放套

    6. 常见问题与解决方案


    Q1: 如何确保连接稳固可靠?
    A1: 确保按照说明书要求的扭矩紧固螺丝。建议使用扭矩扳手以达到最佳效果。
    Q2: 导体截面如何选择?
    A2: 根据应用需求选择合适的导体截面。确保导体截面不超过规定的最大值。
    Q3: 如何识别产品版本?
    A3: 通过产品的颜色和标识来区分不同的版本。每种颜色代表特定的功能或版本。

    7. 总结和推荐


    总结:
    - 产品优势:Plug-UP 4/1-M BU 具有出色的载流能力和安全性,同时提供了丰富的配置选项。
    - 适用场景:适用于自动化系统、机械设备等多种工业应用。
    - 客户反馈:广泛应用于多个行业,客户反馈良好,认为其易于安装且可靠耐用。
    推荐:
    对于需要高载流能力和可靠连接的工业应用,我们强烈推荐使用 Plug-UP 4/1-M BU 连接器。其优秀的性能和广泛的适用性使其成为市场上极具竞争力的产品。

3060063参数

参数
长*宽*高 21mm(长度)*6.2mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3060063厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3060063数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 3060063 3060063数据手册

3060063封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.8865 ¥ 24.3909
10+ $ 2.8175 ¥ 22.7727
25+ $ 2.618 ¥ 22.1221
50+ $ 2.4732 ¥ 20.8985
100+ $ 2.2788 ¥ 19.2559
250+ $ 2.16 ¥ 18.252
库存: 75
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.39
