1410961

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SAC-4P-5,0-E20/M8FR,传感器/执行器电缆,
供应商型号: YKL3-1410961
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 圆形线缆 1410961

1410961概述

    电子元器件产品技术手册 —— 传感器/执行器电缆

    产品简介

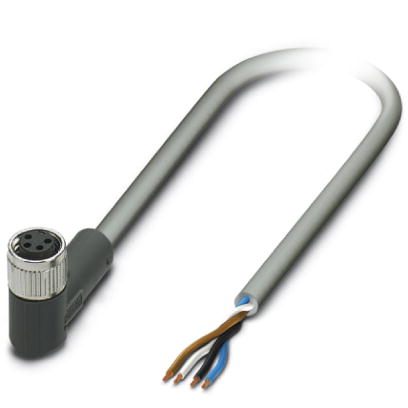

    传感器/执行器电缆(型号:SAC-4P-5,0-C20/M 8FR)是一种广泛应用于工业自动化领域的高可靠性的电子元器件。该电缆主要用于连接传感器、执行器及其他设备,具有强大的耐用性和环境适应能力。其核心特点是具备四芯结构,可以传输多种信号,如电源、信号线等。该电缆采用高质量的材料制造,确保在各种恶劣环境下仍能稳定工作。

    技术参数


    - 电缆长度: 5米
    - 环境温度(运行): -25°C 至 90°C
    - 保护等级: IP65, IP67, IP68
    - 40°C时的额定电流: 4A
    - 额定电压: 48V AC / 60V DC
    - 位数: 4
    - 防插错编码: A - 标准
    - 标准/规范: IEC 61076-2-104
    - 电涌电压类别: II
    - 污染等级: 3
    - 插/拔周期: ≥ 100
    - 电缆材料: PVC灰色,导线横截面4x0.25 mm²,线芯直径1.15 mm ±0.05 mm
    - 绝缘电阻: ≥ 100 MΩ
    - 电线颜色: 棕色、白色、蓝色、黑色
    - 电缆外径: 4.4 mm ±0.20 mm
    - 电缆标称电压: ≥ 300 V
    - 电缆测试电压: ≤ 1500 V
    - 外部护套材料: PVC

    产品特点和优势


    1. 四芯结构:支持多路信号传输,适用于复杂的应用场景。
    2. 高防护等级:达到IP65/IP67/IP68,可在多种恶劣环境中稳定工作。
    3. 耐温性能:能在-25°C到90°C范围内正常工作,适合工业环境。
    4. 高可靠性:通过严格的插拔测试,确保长期稳定使用。
    5. 防插错编码:独特的A编码设计防止误插,提高安全性。

    应用案例和使用建议


    该电缆广泛应用于工业自动化、智能制造等领域,特别是在需要高可靠性和稳定性的地方。例如,在工厂自动化控制系统中,该电缆可以用于连接传感器和控制器,确保信号的准确传输。在实际使用过程中,建议定期检查电缆的物理完整性,特别是接头部位,以避免因磨损导致的故障。此外,建议在安装时尽量减少电缆的弯曲半径,以延长使用寿命。

    兼容性和支持


    该电缆与M8针式插头连接器(IEC 61076-2-104标准)完全兼容,可与其他品牌的产品互换使用。制造商提供详细的技术支持文档,并可通过官网下载相关资料。此外,购买后还提供一定的售后服务保障,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题: 插头松动,无法稳固连接。
    - 解决方案: 检查插头是否正确插入,并确保已按照规定力矩紧固螺母(推荐使用扭矩螺丝刀TSD 02 SAC)。
    2. 问题: 电缆损坏。
    - 解决方案: 定期检查电缆的物理完整性,及时更换受损部分。
    3. 问题: 信号传输不稳定。
    - 解决方案: 检查接头连接是否松动,确认插头和插座的编码匹配。

    总结和推荐


    综上所述,这款传感器/执行器电缆凭借其四芯结构、高防护等级、高耐温性能和高可靠性,在工业自动化领域具有显著的优势。它能够满足大多数工业环境的需求,且厂家提供了丰富的配件和良好的技术支持。因此,强烈推荐使用该产品,尤其是在需要高可靠性和稳定性的应用场景中。

1410961厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1410961数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1410961 1410961数据手册
