首页  >  产品百科  >  1628869

1628869

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact M23圆形连接器插座, M23 PRO系列, 8芯, 压接
供应商型号: 1966122
供应商: 海外现货
标准整包数: 1

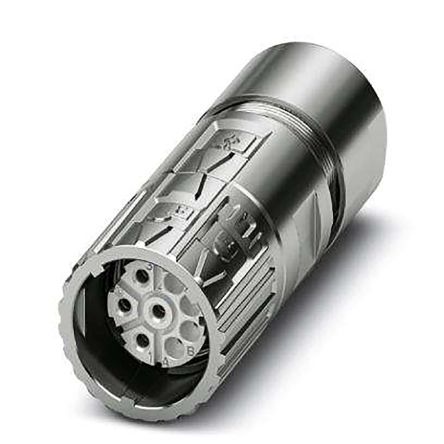

PHOENIX CONTACT 圆形连接器 1628869

1628869概述

    # M23-7EP198A8022S Cable Connector 技术手册

    产品简介


    M23-7EP198A8022S 是一款适用于工业环境的电缆连接器,属于 M23 PRO 系列。这款连接器具备直线短接设计,并配有屏蔽层,支持快速锁定系统。它包含 4 个 +3 个 + 接地孔位,采用针状触点并通过压接方式连接电缆。此连接器适用于电源应用,具有优良的环境适应性和高可靠性。

    技术参数


    电气参数
    - 额定电流:动力接触点 30A,信号接触点 9A
    - 额定电压:动力接触点 630V,信号接触点 250V
    - 额定浪涌电压:动力接触点 6kV,信号接触点 4kV
    - 最大连接截面积:动力接触点 4mm²,信号接触点 1mm²
    - 插拔次数:100 次
    环境参数
    - 操作温度范围:-40°C 至 105°C(长期温度可达 125°C)
    - 防护等级:插头状态下 IP66 / IP68(2米 / 24小时)/ IP69K
    - 工作海拔高度:最高 3000 米
    其他参数
    - 适用电缆直径:5.5mm 至 8mm
    - 安装类型:直式短接,OneClick 快速锁定系统
    - 材料:绝缘体材质为 PA6.6,外壳材质为 GD-Zn
    - 重量:带包装 136.8g,不带包装 127g

    产品特点和优势


    1. 高可靠性:在最恶劣的环境中依然可靠,具备防震刹车功能。
    2. 操作便捷:采用 OneClick 快速锁定系统,光学、触觉和听觉均能清晰识别锁定状态。
    3. 一致性设计:现代设计确保高度便利的操作体验。
    4. 成本效益:提供均匀屏蔽,简化装配过程,降低组装成本。
    5. 广泛兼容:适用于标准和快速锁定系统,确保跨制造商兼容性。

    应用案例和使用建议


    应用案例
    M23-7EP198A8022S 适用于各种工业控制和电气设备工程,如工厂自动化、机器人、电力传输等领域。尤其适合户外使用,但需额外保护以抵御环境影响。
    使用建议
    - 操作前确认:只有具备电气工程知识的专业人员才能安装和操作。
    - 定期检查:确保连接器及其配件无损坏。
    - 安全措施:避免在负载下插拔连接器,确保连接可靠。
    - 环境防护:在户外应用时,需单独进行环境防护。
    - 连接规范:使用标准规范中指定的对接连接器。

    兼容性和支持


    此款连接器兼容多种 M23 标准的电缆直径范围,并且与多个厂家的产品兼容。制造商提供了详细的安装指南和技术支持,确保用户能够正确安装和使用。

    常见问题与解决方案


    问题 1:如何确保连接可靠?
    解答:定期检查连接器和电缆是否损坏,并确保严格按照制造商提供的安装说明操作。
    问题 2:如何处理过热情况?
    解答:当连接器在正常操作过程中温升明显时,用户需自行加贴警示标志,提醒周围人员注意安全。
    问题 3:如何判断连接器是否损坏?
    解答:定期对连接器进行目视检查,发现任何异常应及时更换,不得继续使用。

    总结和推荐


    产品评估
    M23-7EP198A8022S 是一款性能卓越、高可靠性的电缆连接器,适用于严苛的工业环境。它具备高安全性、易于操作、成本效益高等优势,在实际应用中表现出色。
    推荐
    基于其优异的技术性能和广泛的应用场景,我们强烈推荐这款产品用于工业控制及电气设备的连接需求。无论是新项目的设计还是现有系统的升级,M23-7EP198A8022S 都是一个值得信赖的选择。

1628869参数

参数
端接 -
额定电流 -
外壳材料 Gadolinium-Zinc
针脚数 8pin
触头镀层 - 配接 -
类型 Plug Housing,Threaded
颜色 -
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

1628869厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1628869数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1628869 1628869数据手册

1628869封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 181.8683
5+ ¥ 160.3443
库存: 0
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
