1779491

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 3.5mm间距8p插拔式接线端子 插座头, MCV 1.5/ 8-G-3.5 P26 THRR56系列, 250.0 v, 焊接
供应商型号: 8554479
供应商: 海外现货
标准整包数: 200
PHOENIX CONTACT 接线座- 接头/插头和插口 1779491

1779491概述


    产品简介


    本产品是一款适用于印刷电路板(PCB)的连接器——MCV 1,5/8-G-3,5 P26 THRR56(型号1779491)。该连接器主要用于将各类电路元件安全可靠地连接到PCB上,从而实现电路的物理和电气连接。产品广泛应用于工业控制、自动化设备、通信系统及各类电子产品中,以确保高效、稳定的数据传输和电力分配。

    技术参数


    - 额定电流:8 A
    - 额定电压(III/2):160 V,(III/3):250 V
    - 额定电压(II/2):250 V
    - 耐受冲击电压(III/2):2.5 kV
    - 针间距:3.5 mm
    - 引脚数量:8个
    - 插入方向:垂直于PCB
    - 颜色:黑色
    - 接触面:镀锡
    - 尺寸:长度6.9 mm,宽度24.5 mm
    - 材料:绝缘材料为LCP,阻燃等级达到UL 94 V0
    - 孔径:1.4 mm
    - 引脚尺寸:0.8 x 0.8 mm

    产品特点和优势


    1. 垂直插针设计:连接器采用垂直于PCB的设计方式,使得PCB布局更为紧凑,节省空间。
    2. 低轮廓THR结构:适合在回流焊接过程中使用,具有低轮廓的特点,适合于紧凑空间的应用场合。
    3. 多重认证:该产品通过了UL、cUL、GOST、cULus等国际认证,保证其高品质和高可靠性。
    4. 高性能材料:采用LCP材料,具有良好的机械强度和耐热性能,符合UL 94 V0标准,确保长期使用中的安全性。

    应用案例和使用建议


    应用案例
    这款连接器特别适用于高密度PCB布局的工业自动化设备中,如电机控制模块、传感器接口、通信模块等。其低轮廓和垂直插针设计使其能够集成到复杂而紧凑的空间中,确保系统的稳定运行。
    使用建议
    - 在安装过程中,请确保引脚正确插入到孔径为1.4 mm的插座中,避免过度弯曲引脚导致接触不良。
    - 回流焊时,请遵循制造商的温度曲线建议,确保焊接质量和电气连接的可靠性。
    - 定期检查连接器的工作状态,确保其正常运作。

    兼容性和支持


    该产品属于MCV 1.5系列,广泛适用于各类PCB布局,具备良好的通用性。供应商提供了详细的安装指南和技术支持服务,以帮助用户更好地进行安装和调试。

    常见问题与解决方案


    1. Q: 如何判断连接器是否正确安装?
    - A: 确认连接器上的标记对准PCB上的标识,插入后应紧密贴合。可以通过多角度观察,确认引脚完全进入插座中,且无倾斜或弯曲现象。
    2. Q: 回流焊过程中连接器出现焊接不良怎么办?
    - A: 检查焊接温度曲线是否按照推荐标准执行,若不满足条件则重新焊接。必要时可联系技术支持获取进一步的帮助。

    总结和推荐


    综上所述,MCV 1,5/8-G-3,5 P26 THRR56 是一款具有高性能、高可靠性且易于安装的PCB连接器,适用于多种工业自动化设备。其独特的垂直插针设计和低轮廓特征,加上广泛的认证标准,使其成为紧凑空间应用的理想选择。我们强烈推荐此产品用于需要高密度连接的电子设备中。

1779491参数

参数
长*宽*高 6.9mm*29.4mm*11.8mm
安装方式 通孔安装
零件状态 在售

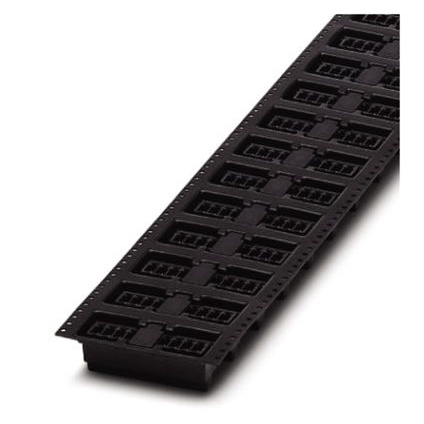

包装方式 卷带包装

1779491厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1779491数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1779491 1779491数据手册

1779491封装设计

查看详情并下载
Symbol
Footprint
3D Model
