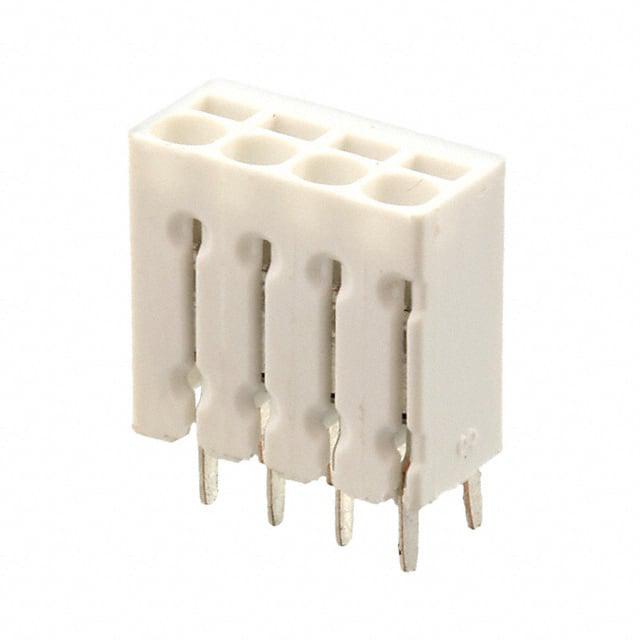

1814582

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PTSM0,5/4-2,5-VTHRWHR44,PCB端子,Conn Terminal Block 4 POS 2.5mm Solder ST Thru-Hole 6A Tape
供应商型号: JY-1814582
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1814582

1814582概述

    电子元器件产品技术手册:PTSM 0,5/ 4-2,5-V THR WH PCB连接终端块
    本文将对Phoenix Contact公司的PTSM 0,5/ 4-2,5-V THR WH PCB连接终端块进行全面介绍,包括产品类型、主要功能、技术参数、产品特点及优势、应用案例和使用建议、兼容性以及常见问题与解决方案等。

    1. 产品简介


    PTSM 0,5/ 4-2,5-V THR WH是一款适用于PCB板的连接终端块。它的主要功能是在PCB上提供一个可靠的电连接点,以便连接导线或其它电子元件。这款终端块主要用于工业自动化、仪器仪表、电力设备等领域。

    2. 技术参数


    关键商业数据
    - 包装单位:1个
    - 最小订购量:310个
    - 每件重量(不包括包装):2.65克
    - 海关编码:85369010
    - 国家产地:德国
    技术数据
    - 长度:5毫米
    - 高度:10毫米
    - 距离(a):7.5毫米
    - 插针尺寸:0.3 x 0.8毫米
    - 插针间距:2.5毫米
    - 孔径:1.2毫米
    - 工作电压范围:(III/3) 160V;(III/2) 250V;(II/2) 400V
    - 额定电流:6安培
    - 额定截面积:0.5平方毫米
    - 最大负载电流:6安培
    - 熔融指数材料:PA
    - 锡焊引脚表面处理:Sn
    - 绝缘材料等级:V0
    - 剥线长度:6毫米
    - 导体截面积(实心):最小0.14平方毫米,最大0.5平方毫米
    - 导体截面积(绞合):最小0.2平方毫米,最大0.5平方毫米
    - 导体截面积(绞合带套筒):最小0.25平方毫米,最大0.5平方毫米
    - AWG/kcmil(绞合带套筒):最小24,最大20
    - 绝缘电阻:≥100兆欧
    - 耐压测试:2.5千伏
    - 工作温度范围:-40°C至105°C
    - 温度与载流量:最大载流量随温度升高而降低,最高为70°C时6安培

    3. 产品特点和优势


    - 高可靠性:PTSM 0,5/ 4-2,5-V THR WH采用高质量绝缘材料PA和耐高温锡焊引脚表面处理Sn,确保了长时间使用的稳定性和可靠性。
    - 多样的适用性:支持多种不同截面的导线连接,无论是实心导线还是绞合导线,都能轻松适配。
    - 安全认证:通过UL、cULus、GOST等多重国际认证,确保产品的质量和安全性。

    4. 应用案例和使用建议


    PTSM 0,5/ 4-2,5-V THR WH通常用于工业自动化设备、智能电网、数据中心、建筑自动化系统等领域。对于需要高频连接、高压环境的应用,如电力输送、工业控制系统等场景,该终端块尤为适用。建议在安装时保持良好的接触以减少电阻损耗,同时注意接线顺序以防止短路现象。

    5. 兼容性和支持


    PTSM 0,5/ 4-2,5-V THR WH可与多种标准SMD/THT/THR接插件兼容,确保了广泛的互换性。Phoenix Contact还提供了详尽的技术支持文档和客户服务热线,帮助用户解决安装过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1: 安装后出现接触不良现象?
    - 解决方法: 确保导线插入深度足够,并检查是否有异物堵塞。必要时重新剥线并确保干净无尘。
    - 问题2: 设备运行一段时间后发现发热严重?
    - 解决方法: 检查连接点是否松动,若确实存在松动需及时紧固。同时注意散热设计,避免过热损坏。
    - 问题3: 设备突然断电?
    - 解决方法: 检查所有连接处是否有虚接或松脱情况,如有则需立即修复。确认所有电路板接地良好,防止意外短路引发保护动作。

    7. 总结和推荐


    PTSM 0,5/ 4-2,5-V THR WH以其出色的性能表现和广泛的应用范围,成为众多工业领域的理想选择。如果您正在寻找一款高性能且多功能的PCB连接终端块,强烈推荐使用PTSM 0,5/ 4-2,5-V THR WH。

1814582参数

参数
长*宽*高 5mm*10.5mm*12.1mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

1814582厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1814582数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1814582 1814582数据手册

1814582封装设计

查看详情并下载
Symbol
Footprint
3D Model
