1777752

厂牌: PHOENIX CONTACT

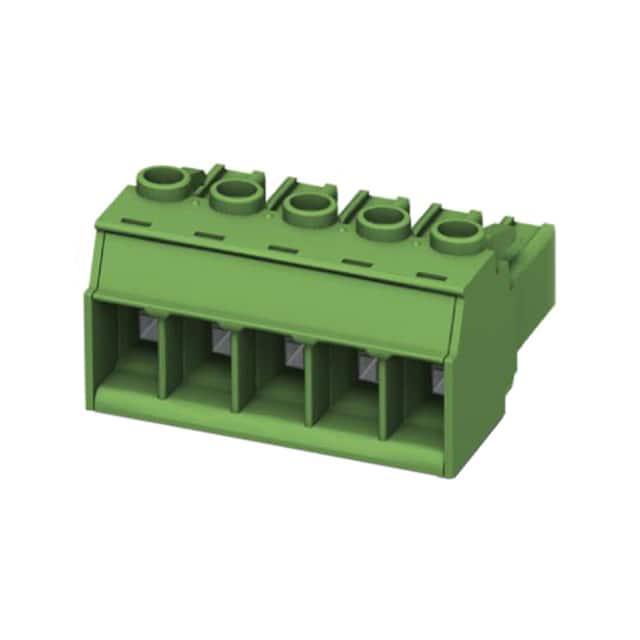

产品描述: 菲尼克斯,PC5/5-ST1-7,62,PCB插拔式连接器,Conn Terminal Block F 5 POS 7.62mm Screw ST Cable Mount 41A
供应商型号: SXE-1777752
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1777752

1777752概述


    产品简介


    本产品是一款适用于印刷电路板(PCB)的连接器,型号为PC 5/5-ST1-7.62。它主要用于提供稳定可靠的电气连接,广泛应用于工业自动化、电力系统、通信设备等领域。这款连接器具有优良的电气性能和机械稳定性,是实现高效连接的理想选择。

    技术参数


    - 产品类型:PCB连接器
    - 产品家族:PC 5/..-ST1
    - 产品线:COMBICON Connectors L
    - 类型:标准型
    - 位置数量:5个
    - 间距:7.62毫米
    - 连接数量:5个
    - 排数:1排
    - 电位数量:5个
    - 接触表面:锡镀层
    - 接触连接方式:插头式
    - 连接方法:螺丝紧固
    - 导线截面:6平方毫米
    - 额定电压:1000伏特
    - 额定电流:41安培
    - 接触电阻:0.45毫欧
    - 环境温度范围:-40°C至100°C(操作温度),-40°C至70°C(存储/运输)

    产品特点和优势


    1. 熟悉的连接原理:确保全球范围内的兼容性和广泛的应用。
    2. 低温度升:通过最大接触力减少热量积聚,延长使用寿命。
    3. 可连接两根导线:增强了连接的可靠性。
    4. 集成双钢弹簧:在温度和功率波动情况下提供额外的安全性。
    5. 600V UL认证:即使在最小尺寸下也能保证高安全性。

    应用案例和使用建议


    应用案例
    该连接器已在多个工业自动化系统中成功应用,例如用于电力传输系统的线路连接。此外,它也广泛应用于各种通信设备中,确保信号传输的稳定性和可靠性。
    使用建议
    - 注意导线选择:根据应用场景选择合适的导线截面,确保连接的可靠性和稳定性。
    - 正确的安装方法:严格按照手册中的指示进行安装,避免不当操作导致的损坏。
    - 定期检查:定期对连接器进行检查和维护,以确保其长期稳定运行。

    兼容性和支持


    - 兼容性:该连接器设计与多种PCB设备兼容,适合在各种复杂环境中使用。
    - 厂商支持:提供详尽的技术文档和支持服务,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    - Q1:如何正确紧固螺丝?
    - A1:使用螺丝刀,调整紧固扭矩至0.5至0.8牛米,具体扭矩值根据导线截面而定。

    - Q2:如何防止连接器过热?
    - A2:确保正确的导线截面和适当的安装扭矩,以减少电阻和发热。

    - Q3:连接器能否承受振动环境?
    - A3:根据测试结果,该连接器能够在高达5g的加速度和广泛的频率范围内保持稳定性能。

    总结和推荐


    总体而言,这款PC 5/5-ST1-7.62 PCB连接器凭借其卓越的电气性能、机械强度和广泛的适用性,在工业和商业领域表现出色。我们强烈推荐使用该连接器,特别是对于那些需要稳定且可靠电气连接的应用场景。此外,厂商提供的全面技术支持和服务进一步提升了产品的市场竞争力。

1777752参数

参数
长*宽*高 35.25mm*38.05mm*19.7mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1777752厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1777752数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1777752 1777752数据手册

1777752封装设计

查看详情并下载
Symbol
Footprint
3D Model
