1824530

厂牌: PHOENIX CONTACT

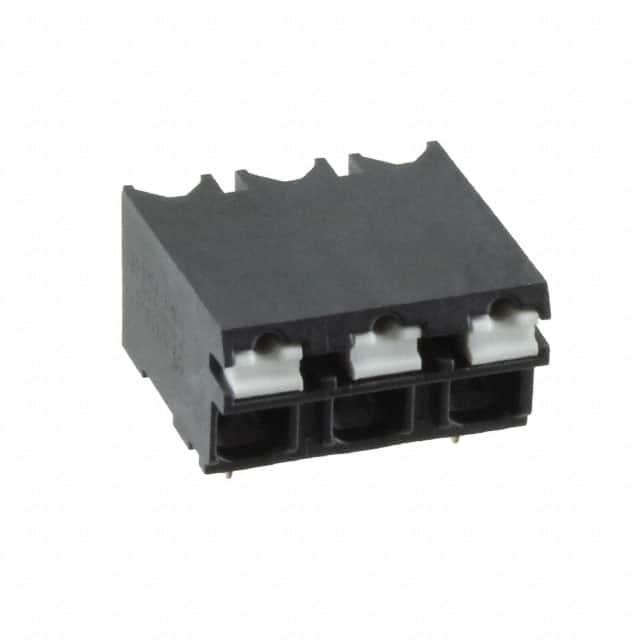

产品描述: 菲尼克斯,SPT-SMD1,5/3-H-3,5R24,PCB端子,Phoenix Contact PCB端子台 SPT-SMD 1.5/ 3-H-3.5 R24系列, 3路, 3.5mm节距, 表面, 焊接端接, 黑色
供应商型号: 1116071
供应商: 海外现货
标准整包数: 5
PHOENIX CONTACT 接线座- 接头/插头和插口 1824530

1824530概述

    # PCB Terminal Block SPT-SMD 1,5/3-H-3,5 R24 技术手册

    产品简介


    SPT-SMD 1,5/3-H-3,5 R24 是一款适用于印刷电路板(PCB)的终端块。它主要用于电气连接、控制和保护各种电气设备及系统。此型号具有三种端子位置,并支持多种导线规格,广泛应用于工业自动化、通信设备及消费电子等领域。

    技术参数


    基本规格
    - 额定电流: 13.5 A
    - 额定电压: 160 V
    - 峰值耐压: 2.5 kV (III/3, III/2, II/2)
    - 接线间距: 3.5 mm
    - 位置数量: 3个
    - 接线方向: 0°
    - 材料: 玻璃纤维增强聚酰胺(LCP)
    尺寸
    - 长度: 13.6 mm
    - 宽度: 11 mm
    - 高度: 7.7 mm
    - 针脚尺寸: 0.7 x 0.3 mm
    - 孔径: 1.1 mm
    连接能力
    - 实心导线最小截面: 0.2 mm²
    - 实心导线最大截面: 1.5 mm²
    - 绞合导线最小截面: 0.2 mm²
    - 绞合导线最大截面: 1.5 mm²(带套管)
    - 最小导线截面: AWG 24
    - 最大导线截面: AWG 16
    标准认证
    - EN-VDE 认证
    - UL 94 V0 阻燃等级
    - EAC 认证

    产品特点和优势


    1. 高性能连接: 采用 Push-in 弹簧连接方式,确保可靠的电气连接。
    2. 高可靠性: 具有高绝缘强度和良好的机械稳定性。
    3. 多标准认证: 满足国际标准和行业规范,确保广泛的适用性。
    4. 易于安装: 支持表面贴装技术(SMD),简化装配过程。

    应用案例和使用建议


    应用案例
    SPT-SMD 1,5/3-H-3,5 R24 广泛应用于工业控制系统、通信设备和消费电子产品中。例如,在自动化生产线中作为信号和电源的终端连接点,确保系统的可靠运行。
    使用建议
    - 选择合适的导线截面: 根据实际负载需求,选择适合的导线规格。
    - 正确安装: 确保焊接质量良好,避免虚焊或假焊。
    - 定期检查: 定期检查连接点是否有松动或损坏,确保系统的安全稳定运行。

    兼容性和支持


    - 兼容性: 可与其他相同接口标准的电子元器件兼容。
    - 支持和服务: Phoenix Contact 提供详尽的技术文档和支持服务,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问: 导线插入困难?
    - 答: 确认导线截面符合规格要求,导线裸露部分长度适中。
    2. 问: 产品烧毁?
    - 答: 检查负载是否超过额定值,确保导线和连接点无损坏。
    3. 问: 无法通过认证测试?
    - 答: 核对所使用的导线和材料是否符合认证标准。

    总结和推荐


    综上所述,SPT-SMD 1,5/3-H-3,5 R24 是一款性能卓越的PCB终端块,具备高可靠性、易安装和广泛的适用性。适用于各类工业和消费电子领域,尤其在高负荷和高温环境下表现出色。因此,强烈推荐在需要高质量连接的应用中使用该产品。

1824530参数

参数
长*宽*高 13.6mm*7.7mm*9.7mm
通用封装 SMD,P=3.5mm
安装方式 弹簧安装,推入式,螺纹安装,贴片安装
零件状态 在售
包装方式 卷带包装

1824530厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1824530数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1824530 1824530数据手册

1824530封装设计

查看详情并下载
Symbol
Footprint
3D Model
