首页  >  产品百科  >  3070435

3070435

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,VBSTB4-FS(6-2,8-0,8),菲尼克斯 直通式接线端子 , 8-0, 8), VBSTB 4-FS (6-2系列, 单层, 灰色, 螺钉端接
供应商型号: Q-3070435
供应商: 期货订购
标准整包数: 50

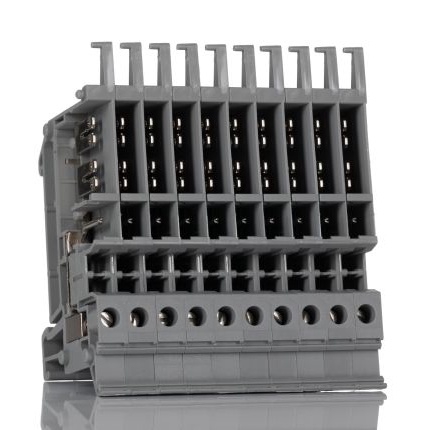

PHOENIX CONTACT 插接式连接器 3070435

3070435概述

    Feed-through Terminal Block VBSTB 4-FS (6-2,8-0,8) 技术手册

    1. 产品简介


    Feed-through Terminal Block VBSTB 4-FS (6-2,8-0,8) 是一款用于电气连接的终端块,主要用于工业自动化、铁路车辆等领域。它采用螺钉连接和压接连接两种方式,能够确保导线与电路板或其他设备的可靠连接。该产品支持多种导线截面,适用于不同类型的导线,同时具备良好的电气特性和机械强度,能够在恶劣环境下稳定工作。

    2. 技术参数


    - 电气特性
    - 额定电压:800 V
    - 最大功率损耗:1.02 W(当多个层级连接时,该值会相应增加)
    - 额定电流:24 A
    - 螺钉连接最大负载电流:32 A(适用于4 mm²导线截面)
    - 机械特性
    - 插拔循环次数:100次
    - 冲击保护测试:通过
    - 弯曲测试:通过,弯曲角度为135度
    - 拉力测试:通过,拉力分别为10 N(0.2 mm²导线)、50 N(25 mm²导线)和60 N(4 mm²导线)
    - 环境特性
    - 绝缘材料温度指数:130°C
    - 火焰测试结果:V0级(符合UL 94标准)
    - 长时间燃烧特性:通过针焰测试,有效燃烧时间为30秒
    - 相对绝缘材料温度指数(Elec., UL 746 B):130°C
    - 温度指数(DIN EN 60216-1 (VDE 0304-21)):130°C

    3. 产品特点和优势


    - 高可靠性:通过多次冲击保护测试和弯曲测试,保证了产品在恶劣环境下的稳定性。
    - 宽泛适用性:支持多种导线截面和压接方式,适用于各种不同的连接需求。
    - 高防护等级:达到IP等级3(Degree of Pollution),符合III类过电压等级标准。
    - 防火性能:经过严格的火焰测试,符合DIN 5510-2标准,且具备良好的阻燃性能。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于铁路车辆的配电系统中,特别是在需要高度可靠连接的场合。
    - 使用建议:安装过程中应注意连接部位的紧固程度,确保螺丝扭矩在0.6 Nm至0.8 Nm之间,以避免接触不良。对于柔性导线,可以使用合适的套管来增强连接的稳定性。

    5. 兼容性和支持


    - 兼容性:该终端块与大多数标准电气设备兼容,支持螺钉连接和压接连接方式。
    - 支持和服务:制造商提供详尽的技术文档和支持服务,包括在线下载技术资料和用户手册。

    6. 常见问题与解决方案


    - Q1: 如何正确拧紧螺丝?
    - A1: 使用适当的工具将螺丝拧紧至扭矩范围0.6 Nm至0.8 Nm之间,避免过度拧紧导致导线损伤。
    - Q2: 导线压接时需要注意什么?
    - A2: 确保压接后的导线牢固且无松动,导线裸露部分应插入正确的深度,防止短路。
    - Q3: 该终端块是否支持灵活导线的连接?
    - A3: 支持,但需注意导线截面应在规定范围内(0.2 mm² 至 2.5 mm²),并确保压接质量。

    7. 总结和推荐


    总体来看,Feed-through Terminal Block VBSTB 4-FS (6-2,8-0,8)是一款设计精良、性能可靠的终端块,适用于多种工业应用场景。其坚固的结构和卓越的电气性能使其在市场上具有很强的竞争优势。推荐在需要高可靠性和耐久性的项目中使用。

3070435参数

参数
长*宽*高 72mm(长度)*6.2mm(宽度)
安装方式 螺纹安装
零件状态 在售

3070435厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3070435数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3070435 3070435数据手册

3070435封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 18.5885
500+ ¥ 18.424
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 929.42
直接购买
加入购物车
