0423014

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 端子排, 螺钉端接, 1.5 → 16 mm²线规, 76A, 300 V
供应商型号: PYA-0423014
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线板-专用 0423014

0423014概述

    电子元器件产品技术手册:Phoenix Contact AKG 16 BU 终端块

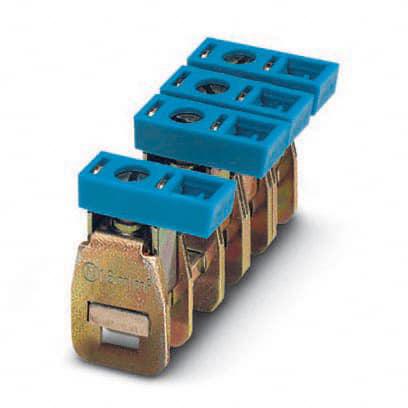

    1. 产品简介


    Phoenix Contact AKG 16 BU 是一种螺钉连接式电源终端块,适用于多种高压电力系统中的接线需求。该终端块的设计旨在提供高效且可靠的连接方式,适用于工业自动化、建筑布线及各种电气工程领域。产品主要功能是实现导线与电气设备之间的安全可靠连接,其广泛应用于配电箱、电机控制中心和工业设备内部接线等场合。

    2. 技术参数


    - 颜色: 蓝色
    - 绝缘材料: PA(聚酰胺)
    - 阻燃等级: UL 94 V2
    - 尺寸:
    - 长度: 23.7 mm
    - 宽度: 9.8 mm
    - 电气特性:
    - 最大负载电流: 76 A(使用16 mm²导体截面时)
    - 标称电流: 76 A
    - 导体截面: 固体最小 1.5 mm²,最大 16 mm²
    - 导体截面: 绞合最小 1.5 mm²,最大 16 mm²
    - 穿透力: 2个相同截面的导体(绞合),最小 1.5 mm²,最大 6 mm²
    - 带套管的2个相同截面的导体(绞合): 最小 1.5 mm²,最大 16 mm²
    - 带塑料套管的2个相同截面的导体(绞合): 最小 1.5 mm²,最大 16 mm²
    - 螺纹连接方式: 螺钉连接
    - 剥线长度: 16 mm
    - 螺纹: M5
    - 扭矩范围: 2.5 Nm 至 3 Nm
    - 认证:
    - CSA / UL 认证
    - GOST 认证
    - cULus 认证
    - ATEX认证

    3. 产品特点和优势


    1. 可靠性高:螺钉连接方式确保长期稳定性和安全性。
    2. 广泛应用:适用于多种电压和电流需求的应用场景,从低压到高压电力系统。
    3. 耐用性强:PA绝缘材料具备良好的耐热和机械强度,适合严苛的工作环境。
    4. 符合标准:通过多项国际认证,确保其质量和安全性达到高标准。
    5. 易于安装:紧凑设计方便集成到各种电气设备中,节省空间。

    4. 应用案例和使用建议


    - 配电箱:用于电力系统的配电箱中,可以安全地连接多个电缆。
    - 工业自动化设备:在工业自动化控制系统中,确保信号和电源的有效传输。
    - 建筑布线:在建筑物内部电气布线系统中,提供可靠稳定的连接点。
    - 应用建议:在安装时应确保剥线长度合适,并使用合适的扭矩值拧紧螺钉,以确保接触良好和避免过热风险。定期检查连接点的紧固情况,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:Phoenix Contact AKG 16 BU 可以与其他标准尺寸的接线端子、配件和工具配套使用,实现高效便捷的安装。
    - 支持服务:Phoenix Contact 提供详尽的产品文档和技术支持,包括安装指南和维护手册。用户可以通过官方渠道获取最新的技术支持和售后服务。

    6. 常见问题与解决方案


    - Q: 连接过程中发现扭矩过大,无法正确紧固。
    - A: 检查所使用的螺丝刀或扭矩扳手是否设置正确,应根据手册中的推荐值调整至2.5 Nm至3 Nm之间。
    - Q: 在高温环境下使用时,发现接点温度过高。
    - A: 确保按照手册中的指示进行安装,检查连接点是否有足够的散热条件,并考虑在需要时使用更大的端子来降低电阻。
    - Q: 连接稳定性不佳,频繁出现松动现象。
    - A: 重新确认连接点的紧固情况,使用合适的螺丝刀或扭矩扳手确保正确的紧固力度。

    7. 总结和推荐


    综上所述,Phoenix Contact AKG 16 BU 终端块凭借其高可靠性、广泛适用性和优良的设计,在众多应用领域表现出色。特别是在需要处理较大电流和确保稳定连接的场合,该产品尤为突出。因此,强烈推荐使用这款产品,特别是对于那些追求高品质和高安全性的应用。

0423014参数

参数
长*宽*高 23.7mm(长度)
零件状态 在售
包装方式 散装

0423014厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0423014数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 0423014 0423014数据手册

0423014封装设计

查看详情并下载
Symbol
Footprint
3D Model
