1850851

产品分类: 背板连接器 - 专用
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,印刷电路板连接器,FRONT-MC1,5/2-STF-3,81,Conn Terminal Block F 2 POS 3.81mm Screw ST Cable Mount 8A
供应商型号: ET-2254506
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 背板连接器 - 专用 1850851

1850851概述


    产品简介

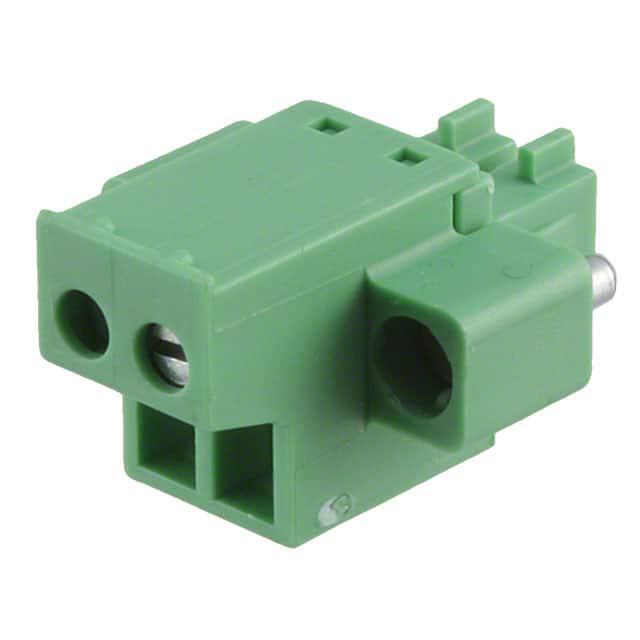

    本产品是一款印刷电路板连接器(Front-MC 1.5/2-STF-3.81),型号为1850851,主要用于电子元器件间的可靠连接。该连接器包含两个位置,间距为3.81毫米。它通过螺丝连接方式进行电气连接,适合于各种应用场景,特别是在需要高电流传输和紧凑空间设计的应用中。

    技术参数


    - 额定电压:II/2级:320 V;III/2级:160 V;III/3级:2.5 kV
    - 额定电流:8 A
    - 绝缘材料:PA(聚酰胺)
    - 材料阻燃等级:UL 94 V0
    - 连接方式:螺丝连接
    - 接点表面:镀锡
    - 导线横截面积范围(实心/绞合):最小0.14 mm²,最大1.5 mm²
    - 认证:CSA、UL、VDE认证,以及其他标准认证

    产品特点和优势


    - 宽敞的布线空间:有利于接线操作。
    - 平行的螺丝刀轴与导体轴:便于安装和维护。
    - 单个位置键控:通过移除键控片并连接键控轮廓到插座来实现。
    - 紧凑的设计:2位置间距仅为3.81毫米。
    - UL和CSA双重认证:确保产品的安全性和可靠性。

    应用案例和使用建议


    该连接器广泛应用于各种工业自动化控制系统、通信设备及家庭电器中。例如,在工业环境中,可以用于连接PLC系统中的控制信号线路,确保稳定的数据传输。建议用户根据实际需求选择合适的导线横截面积,并严格按照产品说明书进行接线,以保证连接器的最佳性能和寿命。

    兼容性和支持


    该产品可与其他符合同类标准的连接器和设备兼容。厂商提供了详尽的技术文档和支持服务,包括安装指导和故障排除。同时,用户还可以访问Phoenix Contact的官方网站获取更多支持资源。

    常见问题与解决方案


    1. 问题: 导线安装困难
    - 解决方案: 确保导线横截面积在产品规定的范围内,按照正确的步骤拧紧螺丝。

    2. 问题: 连接不稳定
    - 解决方案: 检查接点表面是否干净且无氧化,重新安装导线,并确保螺丝完全拧紧。

    总结和推荐


    这款Front-MC 1.5/2-STF-3.81印刷电路板连接器凭借其出色的设计、可靠的性能和全面的安全认证,成为许多高要求应用场景的理想选择。它适用于多种类型的电子设备,尤其是那些对电流传输和空间利用有严格要求的应用场景。强烈推荐在专业电气工程领域内使用此产品。

1850851参数

参数
长*宽*高 21.7mm*18.01mm*12.3mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1850851厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1850851数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 专用 PHOENIX CONTACT 1850851 1850851数据手册

1850851封装设计

查看详情并下载
Symbol
Footprint
3D Model
