20519FIL

产品分类: 气动/液压/传动设备
厂牌: PARKER HANNIFIN

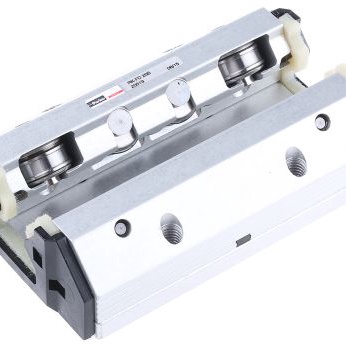

产品描述: Parker Origa 直线导轨滑块, RK-FD系列, 92mm长 x 21mm宽, 适合20mm轨宽, 5400N动态负荷
供应商型号: 3111787
供应商: 欧时
标准整包数: 1
PARKER HANNIFIN 气动/液压/传动设备 20519FIL

20519FIL概述

    高性能铝制滚轮导轨系统的产品概述与应用指南

    产品简介


    GDL 系列铝制滚轮导轨是工业自动化领域的理想选择,提供平稳的操作和高承载能力。这类导轨采用轻量化铝合金组件设计,通过减少运动质量、提升速度和节省动力消耗来优化性能。主要分为高性能系列、标准性能系列以及其他版本(如耐腐蚀型、高动态型和免润滑型)。广泛应用于物料搬运、医疗设备、印刷机械和光学仪器制造等领域。

    技术参数


    | 参数类别 | 描述 |

    | 产品型号 | FDC12HP 至 FDC45HP (高性能);FDC12SP 至 FDC45SP (标准性能) |
    | 尺寸范围 | 导轨宽度:12mm至45mm;长度:200mm至4000mm |
    | 速度范围 | 最高速度:10m/s |
    | 加速度/减速度 | 最大:40m/s² |
    | 负载能力 | 动态静载荷范围:12500N至25900N |
    | 操作温度 | -10°C至80°C |
    | 材料 | 导轨:铝合金;导轨表面:硬化高合金弹簧钢 |
    | 轴承类型 | 针状滚子轴承;径向球滚珠轴承 |

    产品特点和优势


    1. 轻量设计:采用阳极氧化铝合金,重量轻且耐用。
    2. 低摩擦运行:通过针状滚子轴承实现超低阻力,适合高速运动。
    3. 高负荷能力:承载能力强大,适合工业自动化的严苛需求。
    4. 宽广产品线:支持不同应用场景需求,灵活定制。
    5. 经济高效:性价比高,适用于大规模工业部署。

    应用案例和使用建议


    - 医疗设备:滚动平滑的GDL导轨适用于精密医疗器械的操作平台,建议定期清洁以避免污染物堆积。
    - 印刷设备:在纸张处理系统中,导轨能够承受垂直和水平方向的双重负载,使用时需确保正确的安装位置和润滑状态。
    - 光学制造:在镜片切割机上,导轨配合精密控制台使用,可保证极高的精度要求。
    建议用户根据实际应用需求选择合适的型号,尤其注意安装时的轨道对齐和润滑调整,以延长导轨寿命并保持性能稳定。

    兼容性和支持


    GDL铝制滚轮导轨与各种结构型材及执行机构(如Parker Origa OSP-P执行器)兼容良好,便于快速集成到现有设备中。厂商提供详细的安装指导文档和技术支持服务,包括定制化长度选项和专用配件。

    常见问题与解决方案


    1. 问题:运行过程中出现异常噪音。
    - 解决方法:检查导轨和滚轮是否正确润滑;清理可能卡住的污染物。

    2. 问题:负载过重导致导轨偏移。
    - 解决方法:更换更高承载能力的导轨型号或增加辅助支撑装置。

    总结和推荐


    GDL铝制滚轮导轨凭借其轻便、高效、高精度的特点,在工业自动化领域具有显著的竞争优势。无论是对于需要高动态性能的应用还是注重成本效益的场景,这一系列产品都能提供可靠的支持。强烈推荐用户结合具体需求选择合适型号,并在使用中注重日常维护,以确保长期稳定的运行表现。

20519FIL厂商介绍

Parker Hannifin Corporation(派克汉尼汾公司)是一家全球领先的运动与控制技术制造商,成立于1918年,总部位于美国俄亥俄州。公司主要提供广泛的液压、气动、密封、机电一体化和流体处理产品及系统,服务于广泛的工业和**市场。

主营产品分类包括:
1. 液压产品:包括液压泵、马达、阀门、油缸等。
2. 气动产品:包括气动马达、气缸、阀门等。
3. 密封产品:包括各种密封件和密封系统。
4. 机电一体化产品:包括电机、传感器、控制器等。
5. 流体处理产品:包括过滤器、泵、管件等。

应用领域涵盖:
1. 工业市场:包括工程机械、能源、冶金、化工、食品饮料等。
2. **市场:包括商用**、*用**、直升机等。
3. 汽车市场:包括汽车制造、汽车零部件等。

Parker Hannifin的优势:
1. 技术创新:拥有强大的研发能力,不断推出创新产品。
2. 全球网络:在全球范围内拥有广泛的销售和服务网络。
3. 定制解决方案:能够根据客户需求提供定制化的解决方案。
4. 质量保证:严格的质量控制体系,确保产品的可靠性和耐用性。
