900-00005

产品分类: 电机驱动器
厂牌: PARALLAX
产品描述: Parallax Inc 140 mA伺服电机, 4 → 6 V, 27 NCM最大输出
供应商型号: ET-2819350
供应商: 海外现货
标准整包数: 1
PARALLAX 电机驱动器 900-00005

900-00005概述

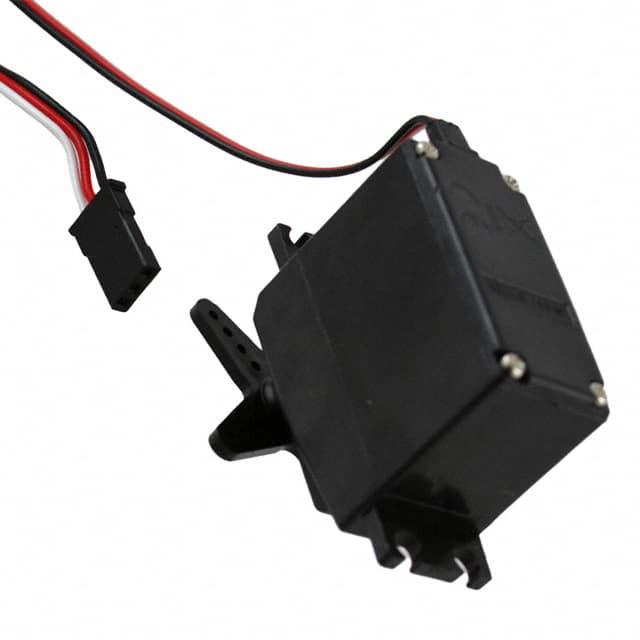

    # Parallax Standard Servo (#900-00005) 技术手册

    产品简介


    Parallax Standard Servo 是一款专为项目设计的高精度伺服电机,提供180度旋转范围和位置控制。它适用于各种电子制作项目,特别适合于需要精确角度控制的应用场合,例如机器人、无人机、模型车和其他自动化装置。

    技术参数


    关键规格
    - 齿轮材料:聚甲醛树脂(POM)
    - 齿槽:3F 25齿
    - 重量:1.48盎司(42克)
    - 扭矩:38 oz-in @ 6V
    - 速度:0.19秒/60度 @ 6.0V, 0.23秒/60度 @ 4.8V
    - 供电电压:4至6V直流
    - 空载电压/电流:6V时100mA,在运动状态;静止状态20mA
    - 通信方式:脉宽调制(50Hz)
    - 操作脉冲控制信号范围:500微秒到2530微秒 ±20微秒
    - 温度范围:14°F至122°F(-10°C至+50°C)
    连接细节
    - 白色线:信号输入(TTL或CMOS),范围3.3V至5.0V
    - 红色线:伺服电源(4.0V至6.0V)
    - 黑色线:接地(0V)

    产品特点和优势


    Parallax Standard Servo 在设计上具有多个独特优势,使其在市场上具备较强的竞争力:
    - 平滑运行:采用高精度POM树脂齿轮,确保无背隙且运行平稳。
    - 轻量化设计:重量仅为1.48盎司(42克),便于集成到多种项目中。
    - 精准控制:能够实现0°至180°范围内的角度控制,适合各种精密应用。
    - 一致的速度:数字版本比之前的模拟版本更一致地达到目标角度,减少了因制造差异带来的变化。
    - 安全性:当脉冲超出指定范围时,会自动停止施加压力,避免过度磨损。

    应用案例和使用建议


    应用案例
    - 教育领域:用于Parallax教育套件中的项目,帮助学生学习机器人技术和自动控制系统。
    - 模型飞机/汽车:提供精确的角度控制,提高模型飞行器或车辆的稳定性和灵活性。
    - 自主导航系统:通过精确的定位控制实现自主导航功能。
    使用建议
    - 电源管理:确保为伺服电机选择合适的电源,以防止在负载下突然增加的电流导致控制器的电压降。
    - 编程注意事项:在编写控制程序时,应考虑将脉冲宽度调整为正确的角度范围,以避免超出机械极限。
    - 稳定性测试:在实际应用前进行稳定性测试,以确保其在不同条件下都能正常工作。

    兼容性和支持


    Parallax Standard Servo 可以轻松与任何带有脉宽调制功能的Parallax微控制器或其他设备接口。如果需要进一步的技术支持或购买信息,可访问Parallax的官方网站或联系技术支持团队。
    联系方式
    - 技术支持:support@parallax.com
    - 电话:(916) 624-8333

    常见问题与解决方案


    问题1:如何正确连接伺服电机?
    解决方案:请参照产品手册中的连接图,将信号线连接到微控制器的IO口,电源线连接到单独的电源供应器。
    问题2:如何调整角度?
    解决方案:通过调整脉冲宽度来控制角度。根据手册提供的公式,可以设置不同的角度值。
    问题3:如何避免电源电压不稳?
    解决方案:确保使用稳定的电源,并在负载范围内进行测试,避免突然的电流峰值导致系统崩溃。

    总结和推荐


    综上所述,Parallax Standard Servo 是一款高性能的电子元件,适合各种应用需求。它的轻量化设计、高精度和可靠的控制功能使得它成为教育项目、模型制作和自动导航系统中的理想选择。尽管它在某些方面与旧版模拟伺服有所不同,但这些改进提高了其在现代应用中的稳定性和可靠性。
    总体而言,我强烈推荐 Parallax Standard Servo 作为精确控制应用的理想选择。

900-00005参数

参数
接口类型 -
电机类型 - AC,DC -
最大工作供电电压 6V
功能 伺服电机,RC(爱好)
额定电流 140mA
电机类型 位置旋转电机
最小工作供电电压 4V
功率 -
电压 - 负载 -
工艺 -
拓扑 -
长*宽*高 20mm*20mm*20mm
零件状态 在售
包装方式 散装

900-00005厂商介绍

PARALLAX公司是一家高科技企业,专注于研发和生产先进的电子和机电产品。公司主营产品分类包括:

1. 电子产品:涵盖各种电子元件和模块,如传感器、控制器和通信设备,应用于自动化、智能控制等领域。

2. 机电产品:包括精密机械部件和机电一体化系统,服务于工业自动化、机器人技术等行业。

3. 软件解决方案:提供定制化的软件服务,如嵌入式系统开发、数据分析和用户界面设计,以满足特定应用需求。

PARALLAX的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制服务:根据客户需求提供个性化解决方案,增强产品适用性和竞争力。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户支持:提供全面的技术支持和售后服务,建立长期合作关系。

PARALLAX致力于通过技术创新和卓越服务,为客户创造价值,推动行业发展。

900-00005数据手册

厂牌 PDF简要描述 下载
PARALLAX 电机驱动器 PARALLAX 900-00005 900-00005数据手册

900-00005封装设计

查看详情并下载
Symbol
Footprint
3D Model
