35000

厂牌: PARALLAX
产品描述: Parallax Inc arduino扩展板, Arduino兼容扩展板, 35000处理器, 使用于Arduino
供应商型号: 7813027
供应商: 海外现货
标准整包数: 1
PARALLAX 评估、开发板开发工具 35000

35000概述

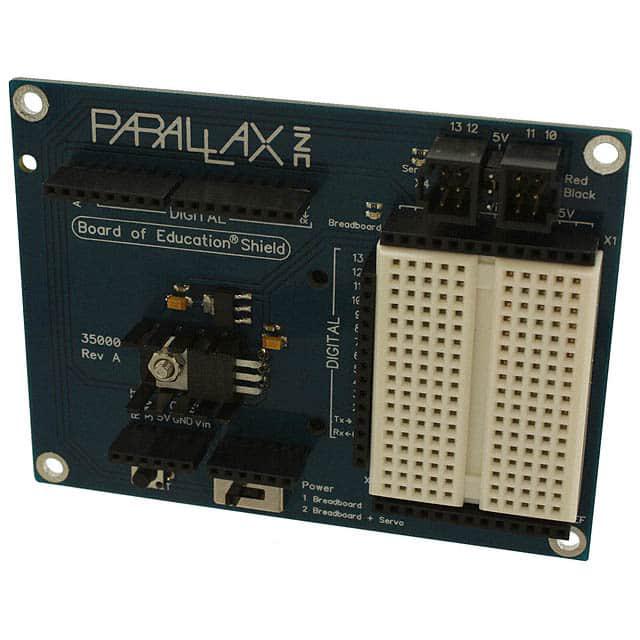

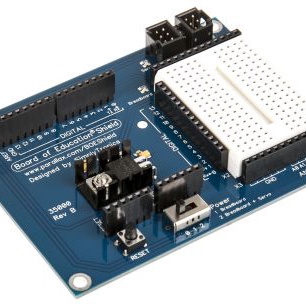

    Board of Education Shield (#35000): Comprehensive Guide

    1. 产品简介


    Board of Education Shield(#35000)是为Arduino模块设计的一款扩展板,能够为其提供丰富的功能和便捷的电路搭建平台。该产品不仅便于进行电路原型开发,还提供了多种接口和电源管理选项,适用于机器人、STEM教育及项目开发等多种场景。

    2. 技术参数


    - 供电需求: 7至12V直流电压
    - 通信方式: 通过USB串行连接至Arduino(单独出售)
    - 工作温度范围: 32°F 至 158°F(0°C 至 70°C)
    - 尺寸: 4英寸 x 3.05英寸(102毫米 x 77.5毫米)

    3. 产品特点和优势


    - 集成面包板: 17列 x 2行的面包板,提供方便的无焊接原型开发区域。
    - 双电源管理: 集成5V和3.3V稳压器,分别提供高达1A和250mA的输出电流。
    - 多端口支持: 包含4个伺服端口和电源选择跳线,可调节为5V或Vin(Arduino供应电压)。
    - 多功能开关: 3位置电源开关可分阶段供电,方便监控传感器和控制电机运动。
    - 复位按钮: 方便重启程序,确保Arduino可靠运行。

    4. 应用案例和使用建议


    - 机器人开发: 可以将Arduino微控制器安装到Boe-Bot机器人底盘上,参见[Board of Education Shield for Arduino Robotics教程](http://learn.parallax.com/ShieldRobot)。
    - STEM教育: 在教室里用于电子、机器人和STEM课程的教学。
    - 低成本原型开发平台: 可以与Propeller ASC模块搭配使用,构建低成本的原型开发平台。
    使用建议:
    - 在供电时请确保正确对齐引脚,避免损坏Arduino模块。
    - 使用前检查所有跳线和开关的位置,确保正确配置电源和信号路径。
    - 对于新面包板上的紧密插座,可以使用钳子辅助插入电线,避免弯曲导线。

    5. 兼容性和支持


    - 兼容性: 兼容大多数Arduino模块,特别是具备VIN插孔的型号。
    - 官方支持: Parallax公司提供官方网站和论坛支持(www.parallax.com和forums.parallax.com),技术咨询可通过support@parallax.com进行。

    6. 常见问题与解决方案


    - 问题: 当不使用时,电缆和电池未断开导致持续耗电。
    - 解决方法: 断开编程电缆和电池连接,特别是在非使用状态下。
    - 问题: Arduino通过USB供电时,VIN和5V插孔电压较低。
    - 解决方法: 确保Arduino能够直接从外部电源获取供电,避免USB供电造成的电压降低。
    - 问题: 连接至端口13的伺服可能会在启动时发生抖动。
    - 解决方法: 重新启动Arduino时注意检查此现象,必要时进行固件更新或调整配置。

    7. 总结和推荐


    Board of Education Shield(#35000)是一款集成了多种功能和扩展性的Arduino扩展板,适用于各种电子、机器人及STEM教育场景。它具有强大的供电管理和信号路由能力,可以显著提升Arduino的功能和灵活性。对于寻求高性能开发平台的用户来说,这款产品无疑是极佳的选择。强烈推荐此款产品用于各类创新项目的开发与教学。

35000参数

参数
长*宽*高 101.6mm(长度)
零件状态 在售
包装方式 散装

35000厂商介绍

PARALLAX公司是一家高科技企业,专注于研发和生产先进的电子和机电产品。公司主营产品分类包括:

1. 电子产品:涵盖各种电子元件和模块,如传感器、控制器和通信设备,应用于自动化、智能控制等领域。

2. 机电产品:包括精密机械部件和机电一体化系统,服务于工业自动化、机器人技术等行业。

3. 软件解决方案:提供定制化的软件服务,如嵌入式系统开发、数据分析和用户界面设计,以满足特定应用需求。

PARALLAX的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制服务:根据客户需求提供个性化解决方案,增强产品适用性和竞争力。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户支持:提供全面的技术支持和售后服务,建立长期合作关系。

PARALLAX致力于通过技术创新和卓越服务,为客户创造价值,推动行业发展。

35000数据手册

厂牌 PDF简要描述 下载
PARALLAX 评估、开发板开发工具 PARALLAX 35000 35000数据手册

35000封装设计

查看详情并下载
Symbol
Footprint
3D Model
