29321概述

    # Parallax 36-Position Quadrature Encoder Set (#29321) 技术手册

    产品简介


    基本介绍

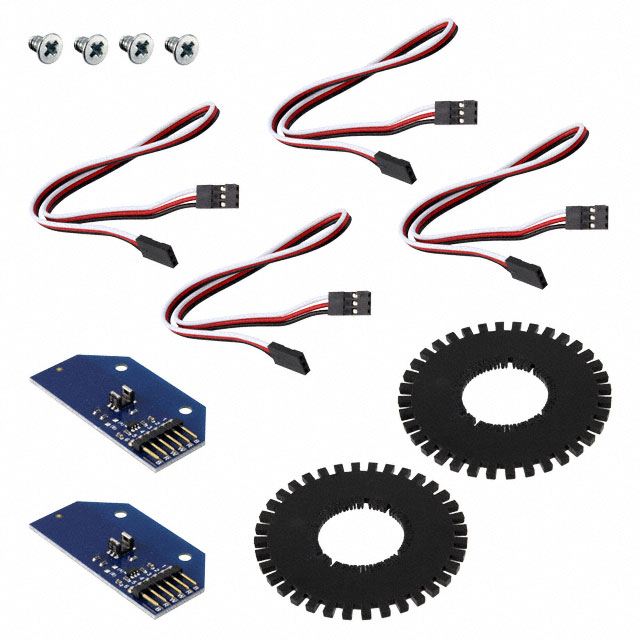

    Parallax公司的36-Position Quadrature Encoder Set(型号#29321)是一个为机器人设计的高精度旋转反馈传感器套件。这款编码器套装专为Motor Mount and Wheel Kit(#27971)而设计,该套件随Eddie和MadeUSA机器人平台一起提供。此外,它也可以用于自己设计的机器人或其他机械系统中,适用于半英寸直径的轴。
    主要功能
    - 双相输出:单个传感器组件内部产生两个相位差信号。
    - 精准定位:36位置Delrin编码盘刻有半英寸直径的轴线槽,确保紧密配合。
    - 方向和速度检测:双重信号用于指示方向、脉冲宽度表示速度,脉冲数则表示距离移动量。
    - 易于集成:小体积、低电压电流操作,便于集成到各种机器人系统中。
    - 简易接口:6针单行头间距0.1英寸,可实现简单4线或双3线接口。

    技术参数


    | 参数 | 规格 |

    | 电源要求 | 2.5 VDC @ 3.5 mA,3.0 VDC @ 5.0 mA,5.5 VDC @ 11.6 mA 最大值 |
    | 通信方式 | 双通道高低脉冲输出 |
    | 尺寸 | 2.0 x 1.1 x 0.25 英寸 (5.1 x 2.7 x 0.6 厘米) |
    | 工作温度范围 | 32°F至158°F(0°C至70°C) |

    产品特点和优势


    - 高性能反馈:通过相位差输出来精确判断旋转方向和速度,为机器人运动控制提供可靠的输入数据。
    - 易用性:低功耗、紧凑尺寸的设计使其易于集成到现有机器人系统中。
    - 多用途应用:既适用于特定机器人平台,也可灵活应用于多种机器人及机械系统。
    - 可靠材料:Delrin编码盘确保长期耐用性,减少维护需求。

    应用案例和使用建议


    应用案例
    该编码器套件通常用于机器人平台如Eddie和MadeUSA中,为它们提供精确的轮子旋转反馈。此外,该套件还可以安装在各种需要旋转监控的应用中,例如自动导引车(AGV)、智能家居设备等。
    使用建议
    - 清洁编码盘:组装前应彻底清洁编码盘内部,避免因残余塑料碎片影响信号输出。
    - 正确对齐:在安装编码板时,确保其与电机块对齐,使编码盘能够准确位于传感器槽内。
    - 接线规范:连接电缆时要注意颜色匹配,避免接反造成错误信号输出。

    兼容性和支持


    该编码器套件与Motor Mount and Wheel Kit (#27971)高度兼容,可以无缝整合进相关的机器人平台上。对于技术支持和咨询,用户可以通过Parallax官网或官方论坛联系技术团队。

    常见问题与解决方案


    常见问题
    1. 编码器信号不稳定:可能是因为灰尘或异物进入了编码盘。
    2. 无法识别方向:可能是接线错误或传感器未对准。
    解决方案
    1. 清洁编码盘:仔细清理编码盘内的微小塑料颗粒,确保传感器正常工作。
    2. 检查接线:对照说明书重新检查接线情况,确保正确连接。必要时调整传感器位置以获得最佳读数。

    总结和推荐


    综合评估
    Parallax 36-Position Quadrature Encoder Set是一款专门为机器人设计的高精度旋转反馈装置。它不仅具备优秀的性能和稳定性,而且在集成度和用户友好性方面也表现出色。适合各种需要精确定位和速度控制的应用场景。
    推荐结论
    强烈推荐此款编码器套件给那些寻找高效、可靠的机器人控制系统解决方案的研发人员和技术爱好者。无论是应用于复杂的工业自动化还是简单的DIY项目,它都是理想的选择。

29321参数

参数
零件状态 在售
包装方式 散装
