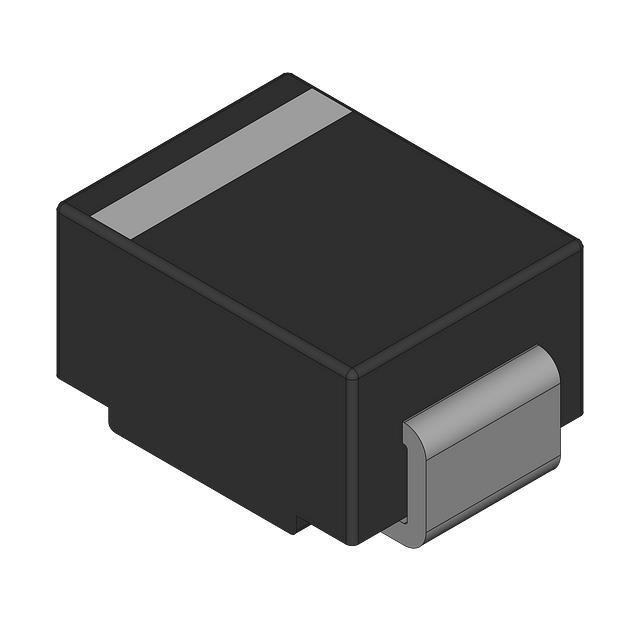

P6SMBJ30A-AU_R1_000A1

产品分类: TVS二极管/ESD抑制器
厂牌: PANJIT/台湾强茂
产品描述: 600W 12.4A 48.4V@12.4A 33.3V SMB(DO-214AA) 贴片安装
供应商型号: 241-P6SMBJ30AAUR1000
供应商: Mouser
标准整包数: 1
PANJIT/台湾强茂 TVS二极管/ESD抑制器 P6SMBJ30A-AU_R1_000A1

P6SMBJ30A-AU_R1_000A1概述


    产品简介


    P6SMBJ-AU系列瞬态电压抑制二极管
    P6SMBJ-AU系列瞬态电压抑制二极管是专为表面贴装设计的产品,适用于优化电路板空间的应用场景。这些二极管具备低电感、高可靠性及多种工作环境适应能力,广泛应用于工业控制、通信设备、汽车电子等多个领域。

    技术参数


    - 额定功率:600瓦(瞬态峰值)
    - 断开电压:5至70伏特
    - 最大钳位电压:9.2至113伏特(10/1000μs脉冲电流)
    - 峰值脉冲电流:最大可达42.1安培(10/1000μs脉冲波形)
    - 正向峰值浪涌电流:最大100安培(8.3毫秒半正弦波)
    - 热阻抗:60°C/W(结到空气)
    - 工作温度范围:-55°C 至 +150°C
    - 静电放电防护:IEC-61000-4-2 空气 + 30kV, 接触 + 30kV

    产品特点和优势


    P6SMBJ-AU系列瞬态电压抑制二极管具有多个显著特点:
    - 低电感设计:减少电路干扰,提高信号传输速度。
    - AEC-Q101认证:确保在极端环境下的稳定运行。
    - UL 94V-0级材料:提高塑料封装的防火等级,保障安全。
    - 无铅环保:符合欧盟RoHS标准,环保绿色。
    - 高温度焊接能力:可承受高达260°C的焊接温度,适应多种焊接工艺。

    应用案例和使用建议


    应用场景:
    - 工业控制设备:如电机驱动器、传感器接口保护。
    - 通信设备:如网络交换机、光纤通信模块保护。
    - 汽车电子:如车载ECU、电源模块保护。
    使用建议:
    - 在高频率和快速变化的环境中使用时,需考虑额外的散热措施以保证正常工作。
    - 为确保最佳性能,安装时应遵循标准敷铜面积(5mm²)和焊接点尺寸。

    兼容性和支持


    P6SMBJ-AU系列产品与大多数常见的电子设备兼容,支持T/R和T/P包装方式。Panjit公司提供全面的技术支持,包括安装指南、应用支持和售后维修服务。

    常见问题与解决方案


    1. 问题:如何选择合适的断开电压?
    - 解决方案:根据设备的直流或连续峰值工作电压选择合适的断开电压,确保其不低于该水平。
    2. 问题:如何处理过高的环境温度?
    - 解决方案:采取适当的散热措施,例如增加散热片或改进通风系统,以确保设备在高温环境下稳定运行。

    总结和推荐


    P6SMBJ-AU系列瞬态电压抑制二极管凭借其卓越的性能和广泛的应用范围,在众多领域中展现出强大的竞争力。无论是从技术参数还是实际应用效果来看,这款产品都是值得推荐的选择。特别是对于那些对可靠性要求极高的应用场合,如工业控制、通信设备和汽车电子等领域,P6SMBJ-AU系列二极管无疑是一个理想的选择。

P6SMBJ30A-AU_R1_000A1参数

参数
峰值脉冲电流 12.4A
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 48.4V@12.4A
击穿电压 33.3V
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

P6SMBJ30A-AU_R1_000A1数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 TVS二极管/ESD抑制器 PANJIT/台湾强茂 P6SMBJ30A-AU_R1_000A1 P6SMBJ30A-AU_R1_000A1数据手册

P6SMBJ30A-AU_R1_000A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
