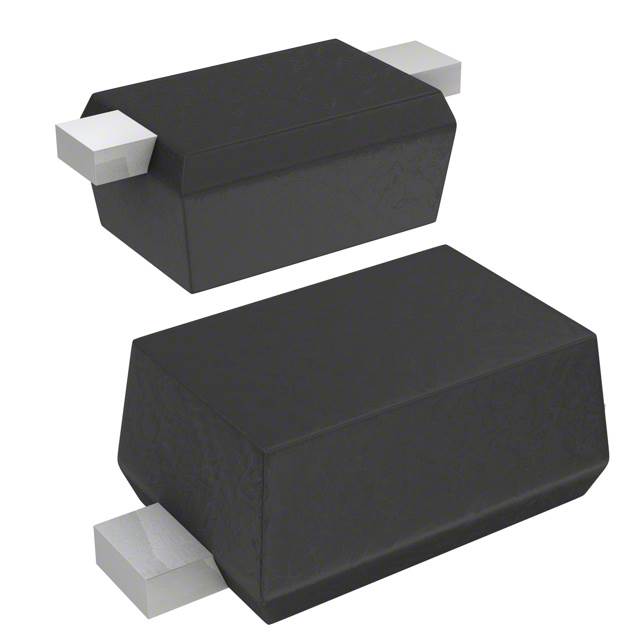

PJSD15TS-AU_R1_000A1

产品分类: TVS二极管/ESD抑制器
厂牌: PANJIT/台湾强茂
产品描述: 120W 5A 22V@5A 16.6V SOD-523 贴片安装
供应商型号: 241-PJSD15TSAUR1000A
供应商: Mouser
标准整包数: 1
PANJIT/台湾强茂 TVS二极管/ESD抑制器 PJSD15TS-AU_R1_000A1

PJSD15TS-AU_R1_000A1概述


    产品简介


    PJSD03TS-AU 至 PJSD36TS-AU 系列单线 TVS(瞬态电压抑制)二极管主要用于便携式电子产品中的静电放电(ESD)保护。这些二极管具有多种型号,适用于不同的工作电压范围(3V 至 36V),并且在峰值脉冲功率达到 120W 时表现出色。它们通过在高电流冲击下降低电压来保护电路免受损坏,特别适用于便携式电子产品如智能手机、平板电脑和其他移动设备。

    技术参数


    | 参数 | 型号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向断开电压 (VRWM) | PJSD03TS-AU | - | - | -3.3 | V |
    | 反向击穿电压 (VBR) | PJSD03TS-AU | - | 4 | - | V |
    | 反向漏电流 (IR) | PJSD03TS-AU | - | - | 200 | μA |
    | 消散脉冲功率 (PPP) | PJSD03TS-AU | - | - | 120 | W |
    | ESD 电压 (VESD) | - | - | - | 25 | KV |
    | 工作温度 (TJ) | - | -50 | - | +150 | °C |
    | 存储温度 (TSTG) | - | -50 | - | +150 | °C |

    产品特点和优势


    - 高能效:能够承受高达 120W 的峰值脉冲功率。
    - 小型封装:适合便携式电子产品,占用空间小。
    - 低漏电流:典型漏电流仅为几微安。
    - 高可靠性:符合 AEC-Q101 标准,确保了在汽车和工业应用中的高可靠性。
    - 环保材料:无卤素,符合欧盟 RoHS 2.0 标准。
    - 绿色模具化合物:符合 IEC 61249 标准。

    应用案例和使用建议


    应用案例
    - 便携式电子产品:如智能手机、平板电脑、可穿戴设备。
    - 汽车电子:如车载娱乐系统、导航系统。
    - 工业控制设备:如自动化设备中的信号处理模块。
    使用建议
    - 在设计时,应根据具体应用选择合适的型号,例如,对于需要承受较高电压的应用,应选用 VRWM 较高的型号。
    - 确保安装时的温度范围在规定的范围内,以避免因温度过高导致性能下降。

    兼容性和支持


    - 兼容性:适用于大多数便携式电子产品和标准 PCB 设计。
    - 支持:Panjit International Inc. 提供详尽的技术文档和支持服务,包括快速响应的技术咨询和维修服务。

    常见问题与解决方案


    1. 问题:如何选择正确的型号?
    - 解决方案:根据应用所需的电压范围选择相应的型号。

    2. 问题:如何正确安装和焊接?
    - 解决方案:遵循手册中的安装指南,确保焊点质量良好。

    3. 问题:如果发现损坏,如何处理?
    - 解决方案:联系制造商,提供详细的故障信息和批号以便快速定位问题。

    总结和推荐


    PJSD03TS-AU 至 PJSD36TS-AU 系列单线 TVS 二极管是为便携式电子产品设计的理想选择。其低漏电流、高可靠性、环保材料等特点使其在众多应用中表现优异。我们强烈推荐在需要高效 ESD 保护的应用中使用这些二极管。总体来说,该系列产品不仅在技术上表现卓越,而且在环保和可靠性方面也有出色表现,非常适合广泛的应用场景。

PJSD15TS-AU_R1_000A1参数

参数
击穿电压 16.6V
峰值脉冲电流 5A
峰值脉冲功率 120W
极性 -
工作电压 -
箝位电压 22V@5A
SC-79,SOD-523
通用封装 SOD-523
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PJSD15TS-AU_R1_000A1数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 TVS二极管/ESD抑制器 PANJIT/台湾强茂 PJSD15TS-AU_R1_000A1 PJSD15TS-AU_R1_000A1数据手册

PJSD15TS-AU_R1_000A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.322 ¥ 2.7016
10+ $ 0.2197 ¥ 1.8429
100+ $ 0.1472 ¥ 1.235
500+ $ 0.1089 ¥ 0.9137
1000+ $ 0.0891 ¥ 0.7475
5000+ $ 0.0767 ¥ 0.6433
10000+ $ 0.067 ¥ 0.5618
25000+ $ 0.0567 ¥ 0.4757
库存: 4980
起订量: 1 增量: 1
