GS1001FL_R1_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 30A 1μA 1A SOD-123FL 贴片安装
供应商型号: 241-GS1001FLR100001
供应商: Mouser
标准整包数: 1

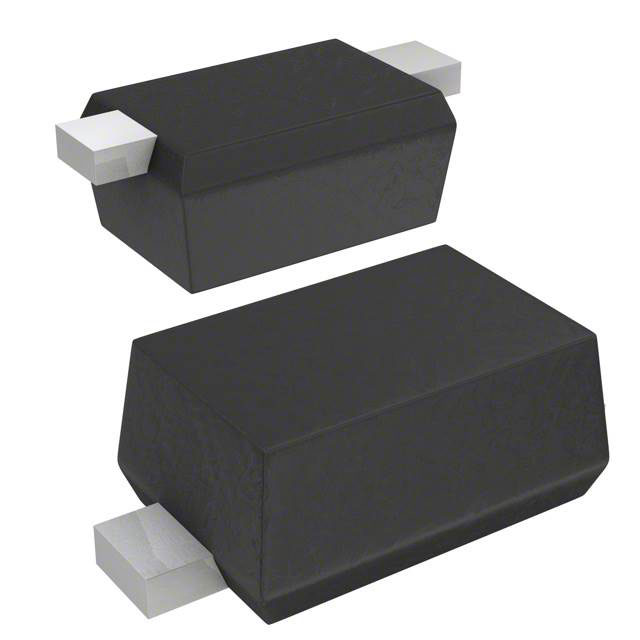

PANJIT/台湾强茂 整流二极管/整流桥 GS1001FL_R1_00001

GS1001FL_R1_00001概述

    GS1000FL Series Surface-Mount Rectifiers: Comprehensive Overview

    1. 产品简介


    GS1000FL系列是适用于表面贴装应用的表面通用整流器。这些整流器主要功能是在各种电路设计中进行电流转换,其应用领域广泛,包括但不限于电源管理、通信设备、工业控制和消费电子。GS1000FL系列因其低剖面封装和对自动化组装的高度适应性而受到青睐,特别适合需要高效空间利用的设计。

    2. 技术参数


    - 最高反复峰值反向电压 (VRRM): 50V 至 1000V
    - 最大 RMS 电压 (VRMS): 35V 至 700V
    - 最大直流阻断电压 (VDC): 50V 至 1000V
    - 最大平均正向电流 (IF(AV)): 1A
    - 最大单周期冲击正向电流 (非重复性) (IFSM): 30A(60Hz)
    - 最大正向电压(在1A时)(VF): 1.1V
    - 最大直流反向电流(在额定直流阻断电压下)(TA=25°C): 50μA
    - 典型结电容(在4V时)(CJ): 4pF
    - 典型热阻 (RθJA): 65°C/W
    - 工作和存储温度范围 (TJ, TSTG): -50°C 至 +150°C

    3. 产品特点和优势


    - 表面贴装适用: 针对面板空间优化,方便自动化生产。
    - 低剖面封装: 设计紧凑,适合高密度电路板。
    - 高温度焊接能力: 支持260°C/10秒终端焊接,适用于高要求环境。
    - 绿色材料: 符合欧盟RoHS 2.0标准,使用无铅材料。
    - 自动识别极性: 色带标记阴极端。

    4. 应用案例和使用建议


    GS1000FL系列非常适合于各种电源管理设计,如开关电源和线性电源。例如,在一个典型的开关电源设计中,GS1000FL系列可用于桥式整流电路,有效地转换和稳压输入电源。为了确保最佳性能,建议遵循制造商提供的布局和焊接指南。

    5. 兼容性和支持


    - 兼容性: 该系列整流器与其他SOD-123FL封装的元器件高度兼容。
    - 支持和服务: 厂商提供详尽的技术文档和在线支持,帮助用户快速解决问题并获得最新信息。

    6. 常见问题与解决方案


    - 问题: 电压波动导致电流不稳。
    - 解决方案: 确认接线正确,检查连接点是否有松动,并适当增加滤波电容。
    - 问题: 温度过高导致器件损坏。
    - 解决方案: 使用散热片或热管改善散热,确保工作温度在安全范围内。


    7. 总结和推荐


    GS1000FL系列整流器凭借其高效的表面贴装设计、高可靠性及易于自动化生产的特性,成为众多应用领域的理想选择。总体来看,该系列产品在技术参数和功能上表现出色,建议在需要高性能、高可靠性的电源管理和工业控制系统中采用。

GS1001FL_R1_00001参数

参数
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 -
通用封装 SOD-123FL
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GS1001FL_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 GS1001FL_R1_00001 GS1001FL_R1_00001数据手册

GS1001FL_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1955 ¥ 1.652
10+ $ 0.1277 ¥ 1.0786
100+ $ 0.0725 ¥ 0.6122
500+ $ 0.0572 ¥ 0.4833
1000+ $ 0.0517 ¥ 0.4369
3000+ $ 0.0335 ¥ 0.2829
6000+ $ 0.0324 ¥ 0.2738
9000+ $ 0.0292 ¥ 0.2464
24000+ $ 0.0259 ¥ 0.219
库存: 87
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.65
