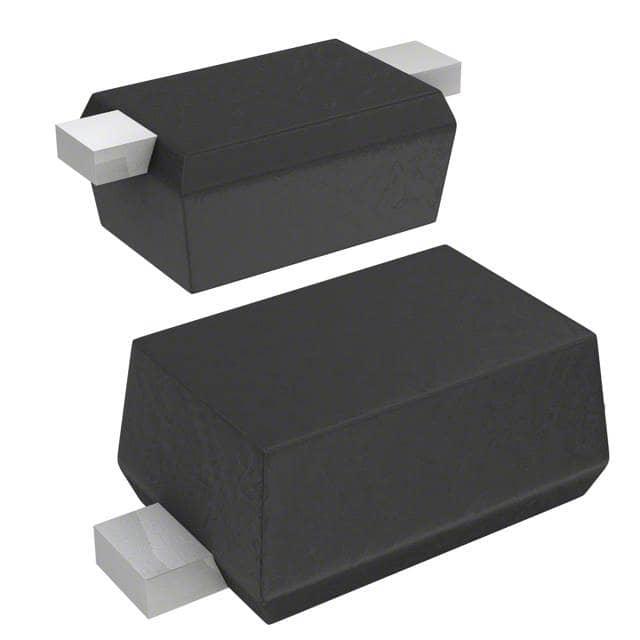

BZX584C7V5-AU_R1_000A1

产品分类: 齐纳(稳压)二极管
厂牌: PANJIT/台湾强茂
产品描述: 1μA 7.5V 15Ω SOD-523 贴片安装
供应商型号: BZX584C7V5-AU_R1_000A1 SOD-523
供应商: 云汉优选
标准整包数: 5000
PANJIT/台湾强茂 齐纳(稳压)二极管 BZX584C7V5-AU_R1_000A1

BZX584C7V5-AU_R1_000A1概述


    产品简介


    BZX584C2V4-AU 系列是一系列表面贴装硅稳压二极管,广泛应用于各种电子电路设计中。这些二极管提供从 2.4V 到 75V 的稳压范围,具有高可靠性和平面晶圆结构,使其成为自动化装配过程的理想选择。产品主要功能是为电路提供稳定的电压基准,适用于消费电子、通信设备、汽车电子等多个领域。

    技术参数


    以下为该系列稳压二极管的技术规格:
    | 参数名称 | 符号 | 值 | 单位 |
    ||
    | 功耗 | Pd | 200 | mW |
    | 最大反向电流(Ir@Vr) | IR | 0.1 | μA |
    | 标称齐纳电压(Vz@Izt) | VZ | 范围:2.4V-75V | Volts |
    | 最小正向电压(Vf@If=10mA) | VF | 0.6 | Volts |
    | 工作温度范围 | TJ | -55 至 +150°C | °C |
    其他特性:
    - 封装形式:SOD-523,塑料封装
    - 终端符合 MIL-STD-750 测试标准
    - 包装形式:8毫米带包装,每卷 5,000 或 12,000 个
    - 重量:约 0.00143 克

    产品特点和优势


    - 高精度稳压:200mW 的功率耗散能力确保稳定工作。
    - 广泛适用性:2.4V 至 75V 的电压范围,适应多种应用场景。
    - 高可靠性:采用平面晶圆技术,提升了使用寿命和抗干扰能力。
    - 环保合规:符合 RoHS 和 IEC61249 Halogen Free 标准。
    - 认证支持:通过 TS16949 和 AEC-Q101 质量体系认证。
    这些特性使得该系列产品在市场上具备很强的竞争优势。

    应用案例和使用建议


    应用案例:
    - 通信设备:作为电压调节器,为关键电路提供稳定电压。
    - 车载电子:用于汽车传感器电路中,保护电子器件免受瞬态电压影响。
    - 消费电子:在手持设备中作为静电放电保护元件。
    使用建议:
    - 在高频电路中,建议添加旁路电容以减少寄生效应。
    - 配合低阻抗电源设计,以进一步提升稳压效果。
    - 在恶劣环境中使用时,考虑加装散热片以延长使用寿命。

    兼容性和支持


    该系列产品具有良好的通用性,可直接替换同型号的其他品牌产品。厂商提供全面的支持服务,包括技术咨询、样品申请以及质量保证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电流过大导致发热 | 减少负载或增加散热措施 |
    | 反向电流超出规格 | 检查电路连接,避免误接反极性 |
    | 稳压值偏移 | 更换批次不同的产品或重新焊接测试 |

    总结和推荐


    总结:
    BZX584C2V4-AU 系列稳压二极管以其广泛的电压范围、高精度和环保特性,在各类电子设备中表现优异。它具备高可靠性和易于集成的特点,是一款性价比极高的产品。
    推荐:
    我们强烈推荐此产品给需要精确稳压的应用场合,尤其是通信、汽车和消费电子领域。对于对环境要求严格的客户,这款符合 RoHS 标准的产品是一个理想的选择。

BZX584C7V5-AU_R1_000A1参数

参数
标称齐纳电压 7.5V
配置 -
最大功率 0.2
Ir - 反向电流 1μA
最大齐纳阻抗 15Ω
电压容差 -
最大功率耗散 -
通用封装 SOD-523
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZX584C7V5-AU_R1_000A1数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 齐纳(稳压)二极管 PANJIT/台湾强茂 BZX584C7V5-AU_R1_000A1 BZX584C7V5-AU_R1_000A1数据手册

BZX584C7V5-AU_R1_000A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0918
10000+ ¥ 0.089
库存: 50000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 459
直接购买
加入购物车
