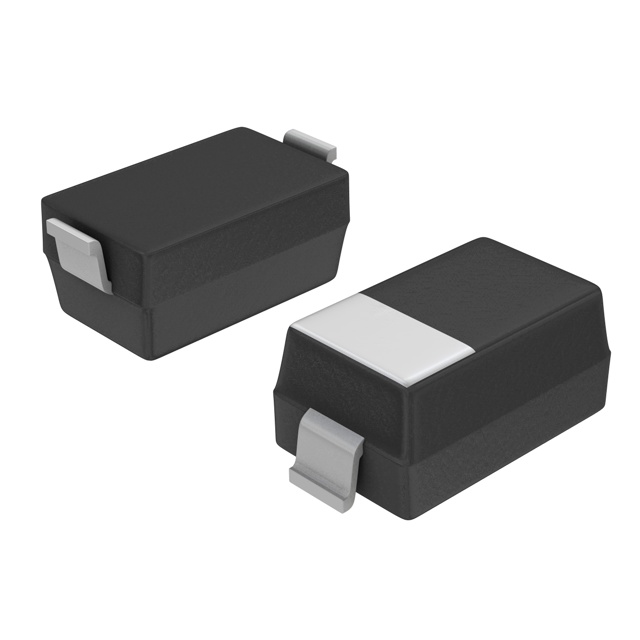

BZT52-B33_R1_00001

产品分类: 齐纳(稳压)二极管
厂牌: PANJIT/台湾强茂
产品描述: ±2% 100nA 33V 80Ω 410mW SOD-123 贴片安装
供应商型号: 14M-BZT52-B33_R1_00001 SOD-123
供应商: 云汉优选
标准整包数: 3000
PANJIT/台湾强茂 齐纳(稳压)二极管 BZT52-B33_R1_00001

BZT52-B33_R1_00001概述

    电子元器件产品技术手册:表面贴装硅稳压二极管

    产品简介


    本手册介绍的是BZT52-B2V4至BZT52-B75系列的表面贴装硅稳压二极管。这些二极管具有多种不同的稳压电压(2.4V至75V),适用于自动组装工艺。它们广泛应用于通信设备、消费电子、工业自动化等领域,提供稳定的电压保护和电路设计灵活性。

    技术参数


    - 最大功率耗散:410mW
    - 正向电压降(在10mA电流下):0.9V
    - 热阻:
    - 结到环境(在48cm² FR-4 PCB上):430°C/W
    - 结到引脚:320°C/W
    - 工作结温及存储温度范围:-55°C至+150°C
    下表列出了各型号的具体技术参数:
    | 型号 | 标称稳压电压 (V) | 最大稳压电压 (V) | 最大稳压阻抗 (Ω) | 最大反向泄漏电流 (μA) | 标记 |
    |
    | BZT52-B2V4 | 2.4 | 2.35 | 2.45 | 85 | W1 |
    | BZT52-B2V7 | 2.7 | 2.64 | 2.75 | 83 | W2 |
    | ... | ... | ... | ... | ... | ... |
    | BZT52-B75 | 75 | 73.50 | 76.50 | 250 | X5 |

    产品特点和优势


    1. 平面晶片构造:提高二极管的稳定性和可靠性。
    2. 高功率耗散能力:可达410mW,适合高性能应用。
    3. 宽泛的稳压电压范围:覆盖2.4V至75V,满足不同应用场景需求。
    4. 绿色材料:符合欧盟RoHS标准,采用无卤素材料制造。
    5. 易于自动化装配:适用于现代化生产线。

    应用案例和使用建议


    BZT52-B2V4至BZT52-B75系列硅稳压二极管常用于以下应用:
    - 通信设备:确保稳定的电压输出,避免电压波动对系统的影响。
    - 消费电子:提供过压保护,增强设备的安全性和可靠性。
    - 工业自动化:实现电源管理,保障关键系统的正常运行。
    使用建议:
    - 在选择型号时,根据具体应用中的电压需求选择合适的稳压电压。
    - 注意散热设计,尤其是在高电流工作条件下。
    - 遵循正确的焊接和组装工艺以确保可靠性和性能。

    兼容性和支持


    - 兼容性:该系列产品与标准的SOD-123封装兼容,适用于大多数现有设备。
    - 厂商支持:提供详尽的技术文档和应用指南,如有需要可联系厂家获取进一步的支持和服务。

    常见问题与解决方案


    1. 问题:如何正确焊接这些二极管?
    - 解答:使用MIL-STD-750方法2026规定的焊接工艺进行焊接,确保良好的电气连接和机械稳定性。
    2. 问题:如何处理高温工作条件下的热管理?
    - 解答:采用适当的散热设计,例如增加散热片或优化PCB布局以保证良好的散热效果。
    3. 问题:如何选择合适的稳压电压?
    - 解答:根据应用中的电源输入范围和所需的输出电压选择合适的稳压电压。

    总结和推荐


    总体评估:
    - 优点:
    - 宽泛的稳压电压范围和高功率耗散能力。
    - 平面晶片构造提高可靠性。
    - 绿色材料符合环保要求。
    - 缺点:
    - 使用前需详细阅读手册并遵循相关焊接和散热建议。
    推荐:
    综上所述,BZT52-B2V4至BZT52-B75系列硅稳压二极管在设计紧凑、稳定性高和兼容性强方面表现出色,特别适用于需要稳定电压输出的应用场合。强烈推荐使用这些产品来提高电路设计的可靠性和效率。

BZT52-B33_R1_00001参数

参数
电压容差 ±2%
最大功率耗散 410mW
标称齐纳电压 33V
配置 -
最大功率 0.41
Ir - 反向电流 100nA
最大齐纳阻抗 80Ω
通用封装 SOD-123
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZT52-B33_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 齐纳(稳压)二极管 PANJIT/台湾强茂 BZT52-B33_R1_00001 BZT52-B33_R1_00001数据手册
