首页  >  产品百科  >  ER2004CT_T0_00001

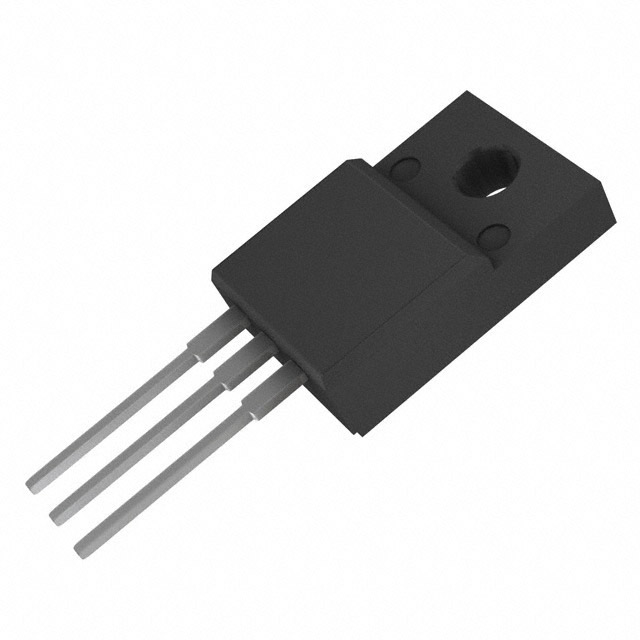

ER2004CT_T0_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 150A 50ns 1μA 20A TO-220AB 通孔安装
供应商型号: ER2004CT_T0_00001 ITO-220AB
供应商: 国内现货
标准整包数: 2000
PANJIT/台湾强茂 整流二极管/整流桥 ER2004CT_T0_00001

ER2004CT_T0_00001概述

    # 高效隔离型快速恢复二极管(ER2000CT~ER2006CT)技术手册解析

    产品简介


    基本信息
    ER2000CT至ER2006CT系列属于高效隔离型快速恢复整流二极管,专为高性能电源管理和电力电子系统设计。其塑料封装符合UL94V-0级阻燃标准,采用阻燃环氧树脂模塑化合物,确保卓越的安全性和可靠性。这些二极管广泛应用于开关电源、逆变器、太阳能发电设备、工业电机控制及通信设备等领域。
    主要功能
    - 高速恢复:具备极短的反向恢复时间(最快可达35ns),可显著降低开关损耗。
    - 低功耗:出色的能效表现,有效减少发热问题。
    - 高电流能力:支持高达20A的连续正向电流输出。
    - 环保设计:符合RoHS指令,采用无卤素绿色材料。

    技术参数


    | 参数名称 | 符号 | 型号范围 | 单位 |
    ||
    | 最大重复峰值反向电压 | VRRM | 50~600 | V |
    | 最大平均正向电流 | IF(AV) | 20 | A |
    | 最大正向电压 | VF | 0.95~1.7 | V |
    | 最大反向恢复时间 | trr | 35~50 | ns |
    | 工作温度范围 | TJ,TSTG | -50~+150 | ℃ |
    其他关键指标包括:
    - 电容值:典型值85pF
    - 热阻抗:典型值3℃/W
    - 绝缘强度:通过严格的耐压测试验证
    产品特点与优势
    特点概述
    1. 卓越的热稳定性能:在极端工作条件下仍保持稳定的电气性能。
    2. 高效率:低导通损耗与超快恢复速度相结合,使得整体效率显著提升。
    3. 环保合规:全面符合RoHS及IEC61249标准,体现了对环境保护的高度关注。
    市场竞争力
    ER2000CT~ER2006CT系列以其优异的技术指标,在高效能电力转换装置中脱颖而出,能够满足苛刻的应用需求,尤其是在需要快速切换且对热量敏感的环境中表现出色。
    应用案例与使用建议
    典型应用
    - 开关电源:利用其快速恢复特性优化电源转换效率。
    - 太阳能光伏逆变器:提高能量转化效率并延长设备寿命。
    - 工业驱动器:提供稳定可靠的电流控制解决方案。
    使用建议
    1. 在选择具体型号时应根据实际工作电压进行匹配,避免过压损坏。
    2. 安装过程中需注意正确的极性连接,以防止误接导致设备故障。
    3. 考虑到散热需求,在高功率运行场景下需配备适当的冷却措施。
    兼容性与支持
    兼容性
    ER2000CT~ER2006CT系列兼容多种主流PCB布局工具,并且支持不同形式的包装方式如带盘式(T/R)、管式(T/P)等,便于自动化生产线集成。
    厂商支持
    Panjit International Inc. 提供详尽的产品文档和技术支持服务,涵盖产品选型指导、故障诊断等内容,帮助客户快速解决问题并实现最佳应用效果。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 正常工作状态下出现异常发热现象 | 检查散热机制是否完善,适当增大散热片面积。|
    | 反向漏电流偏高 | 确认工作环境温度是否超出规定范围,必要时更换低温等级版本。|
    总结与推荐
    综合评估
    ER2000CT~ER2006CT系列凭借其领先的性能指标、广泛的应用适应性以及良好的成本效益比,在同类产品中占据了重要地位。无论是从技术层面还是经济角度看,这是一款值得信赖的选择。
    推荐结论
    强烈推荐给追求高性能、长寿命且注重环保要求的设计工程师们。它不仅适用于传统工业领域,还非常适合新兴绿色能源行业的发展趋势。

ER2004CT_T0_00001参数

参数
正向浪涌电流 150A
配置 -
If - 正向电流 20A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 50ns
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

ER2004CT_T0_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 ER2004CT_T0_00001 ER2004CT_T0_00001数据手册

ER2004CT_T0_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.7647
4000+ ¥ 1.7118
库存: 30000
起订量: 2000 增量: 50
交货地:
最小起订量为:2000
合计: ¥ 3529.4
