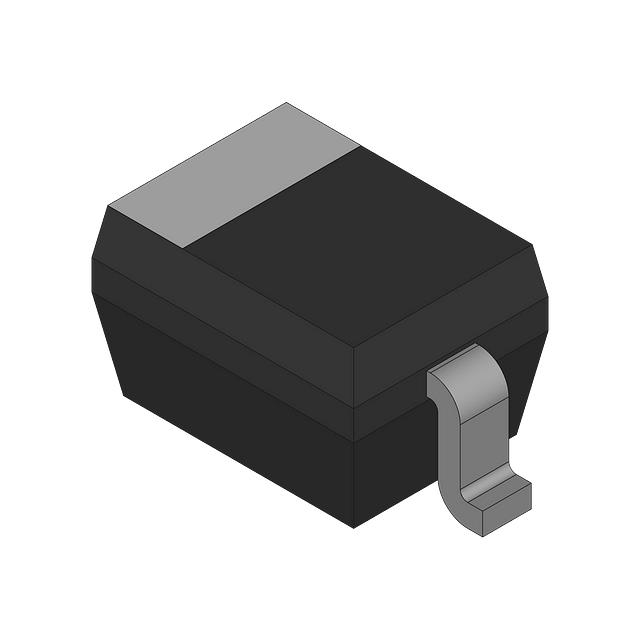

BZT52-C5V1S_R1_00001

产品分类: 齐纳(稳压)二极管
厂牌: PANJIT/台湾强茂
产品描述: ±5% 100nA 5.1V 60Ω 200mW SOD-323 贴片安装
供应商型号: 14M-BZT52-C5V1S_R1_00001 SOD-323
供应商: 云汉优选
标准整包数: 1
PANJIT/台湾强茂 齐纳(稳压)二极管 BZT52-C5V1S_R1_00001

BZT52-C5V1S_R1_00001概述

    BZT52-C2V4S 系列硅稳压二极管技术手册

    1. 产品简介


    BZT52-C2V4S 系列是专为表面贴装设计的硅稳压二极管。该系列产品提供从2.4V到75V的多种稳压电压选择,具有高达200mW的功率耗散能力。由于其出色的可靠性和多功能性,BZT52-C2V4S系列特别适用于自动装配工艺,是众多应用场合的理想选择。

    2. 技术参数


    - 功率耗散: 200mW
    - 稳压电压范围: 2.4V ~ 75V
    - 热阻抗: RθJA = 650°C/W
    - 工作温度范围: TJ -55°C ~ +150°C
    - 引脚标识: 带色带的一端为阴极
    - 重量: 0.0041克(约0.00014盎司)
    - 封装尺寸: SOD-323
    以下是部分型号的具体技术规格:
    | Part Number | Nominal Zener Voltage | Max. Zener Impedance | Max Reverse Leakage Current | Marking |

    | BZT52-C2V4S | 2.4V | 85Ω | 1.00μA | W1 |
    | BZT52-C2V7S | 2.7V | 83Ω | 75μA | W2 |
    | BZT52-C3S | 3.0V | 95Ω | 50μA | W3 |

    3. 产品特点和优势


    - Planar Die结构:保证了更高的稳定性和可靠性。
    - RoHS合规:无铅设计符合欧盟RoHS标准,更环保。
    - 绿模化合物:符合IEC 61249标准,更环保。
    - 自动化装配适应性强:特别适合自动装配线生产。

    4. 应用案例和使用建议


    BZT52-C2V4S系列广泛应用于电源电路、信号线路稳压等领域。具体应用如:开关电源、负载稳压等。使用建议:
    - 在设计时注意散热,特别是在高功率应用场合。
    - 避免过压和过流操作,以防损坏二极管。

    5. 兼容性和支持


    该系列产品具有良好的兼容性,可以与多种电子元器件和设备配合使用。供应商提供详细的文档和技术支持,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    1. 问题: 稳压电压不准确
    - 解决方法: 检查焊接连接是否良好,确认稳压电压设置是否正确。
    2. 问题: 功率耗散过高导致过热
    - 解决方法: 确保散热系统有效,适当降低负载电流或增加散热片。
    3. 问题: 引脚断裂
    - 解决方法: 确保组装过程中不要对引脚施加过大压力。

    7. 总结和推荐


    BZT52-C2V4S系列硅稳压二极管在稳压精度、可靠性和环保性方面表现出色,特别适合需要高稳定性的自动化生产线。其优良的性能和合理的性价比使其成为市场的优选产品。强烈推荐在相关项目中采用此产品。
    如果您有任何进一步的技术咨询或需求,欢迎联系供应商获取更多支持。

BZT52-C5V1S_R1_00001参数

参数
Ir - 反向电流 100nA
最大齐纳阻抗 60Ω
电压容差 ±5%
最大功率耗散 200mW
标称齐纳电压 5.1V
配置 -
最大功率 0.2
通用封装 SOD-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZT52-C5V1S_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 齐纳(稳压)二极管 PANJIT/台湾强茂 BZT52-C5V1S_R1_00001 BZT52-C5V1S_R1_00001数据手册

BZT52-C5V1S_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.121
1000+ ¥ 0.1139
3000+ ¥ 0.1017
10000+ ¥ 0.0762
30000+ ¥ 0.0733
50000+ ¥ 0.0712
库存: 4304
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 12.1
直接购买
加入购物车
