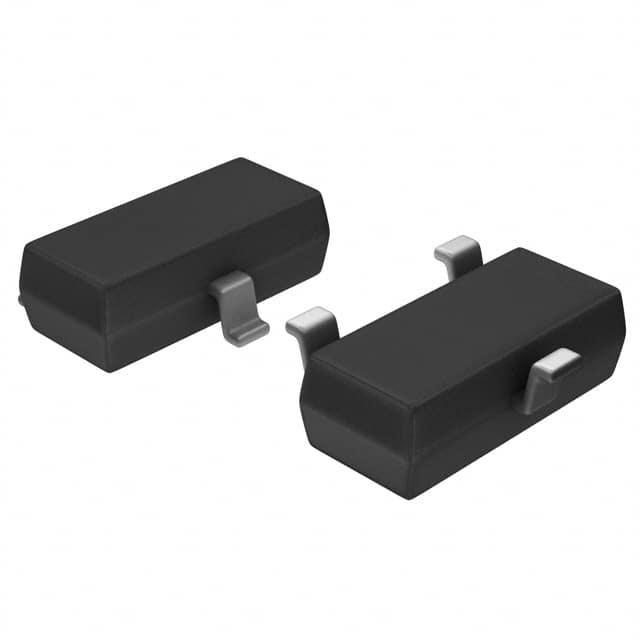

BAV70TB_R1_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 4ns 150mA SOT-523 贴片安装
供应商型号: AMS-BAV70TB_R1_00001
供应商: 海外现货
标准整包数: 1
PANJIT/台湾强茂 整流二极管/整流桥 BAV70TB_R1_00001

BAV70TB_R1_00001概述

    BAW56TB, BAV70TB, BAV99TB, BAL99TB 技术手册

    产品简介


    本手册介绍了 PANTIJ 国际公司生产的表面贴装开关二极管:BAW56TB, BAV70TB, BAV99TB 和 BAL99TB。这些二极管广泛应用于各种电子设备中,适用于需要快速开关速度、高导通率和紧凑设计的应用场景。它们可以作为标准JEDEC二极管的替代品,并且符合欧盟RoHS 2011/65/EU指令,采用无卤素绿色模塑料。

    技术参数


    以下是这些二极管的技术参数:
    - 最大反向电压(Vrm): 100V
    - 最大功耗(Ptot): 200mW
    - 正向电流(Ifsm): 0.4A
    - 反向电流(Ir): 30.05µA @ 100V
    - 节点电容(Cj): 5.1pF @ 0V, 1MHz
    - 传输延迟时间(Trr): 0.4ns
    - 结温范围(Tj): -55°C 至 +150°C
    - 工作温度范围(Ta): -40°C 至 +125°C
    - 铝质散热电阻(Rθja): 338°C/W

    产品特点和优势


    这些二极管具有以下特点和优势:
    - 快速开关速度
    - 适用于自动插入的表面贴装封装
    - 高导通率
    - 符合RoHS指令
    - 绿色模塑料,无卤素

    应用案例和使用建议


    这些二极管可广泛应用于电源管理、信号处理和频率控制等领域。例如,在电源管理电路中,它们可以用于整流和保护电路;在信号处理电路中,可以用于限幅和隔离。在实际使用时,建议根据具体应用场景选择合适的封装尺寸,并注意散热设计以确保长期稳定运行。

    兼容性和支持


    这些二极管与常见的表面贴装技术和工具兼容。PANTIJ 国际公司提供详细的技术支持和维护服务,确保客户能够充分利用这些二极管的优势。

    常见问题与解决方案


    1. 问题:如何确定正确的包装代码?
    - 解决办法: 可以参考第4页的订单信息表,按Packing type、Packing size code和Version code等信息来选择。
    2. 问题:如何跟踪产品批次?
    - 解决办法: 使用产品上的批次号进行追踪。
    3. 问题:如何避免过热损坏?
    - 解决办法: 确保散热设计合理,避免长时间在最大功耗条件下工作。

    总结和推荐


    总体而言,BAW56TB, BAV70TB, BAV99TB 和 BAL99TB 是性能优越、可靠性高的表面贴装二极管,适用于多种应用场景。强烈推荐这些二极管给需要快速开关速度和紧凑封装的设计工程师。购买时请务必联系官方代理商获取最新信息和支持。

BAV70TB_R1_00001参数

参数
配置 -
If - 正向电流 150mA
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 4ns
正向浪涌电流 -
通用封装 SOT-523
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAV70TB_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 BAV70TB_R1_00001 BAV70TB_R1_00001数据手册

BAV70TB_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
